51402625-125 MU-PDIS12 | هانيويل | لوحة دوائر الواجهة
Specifications
Manufacturer: Honeywell
Product No.: MU-PDIS12 51402625-125
Condition： 10 العناصر الموجودة في المخزون
Product Type: بطاقات الإدخال الرقمي
Product Origin: USA
Payment:T/T, Western Union
Weight: 620g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف

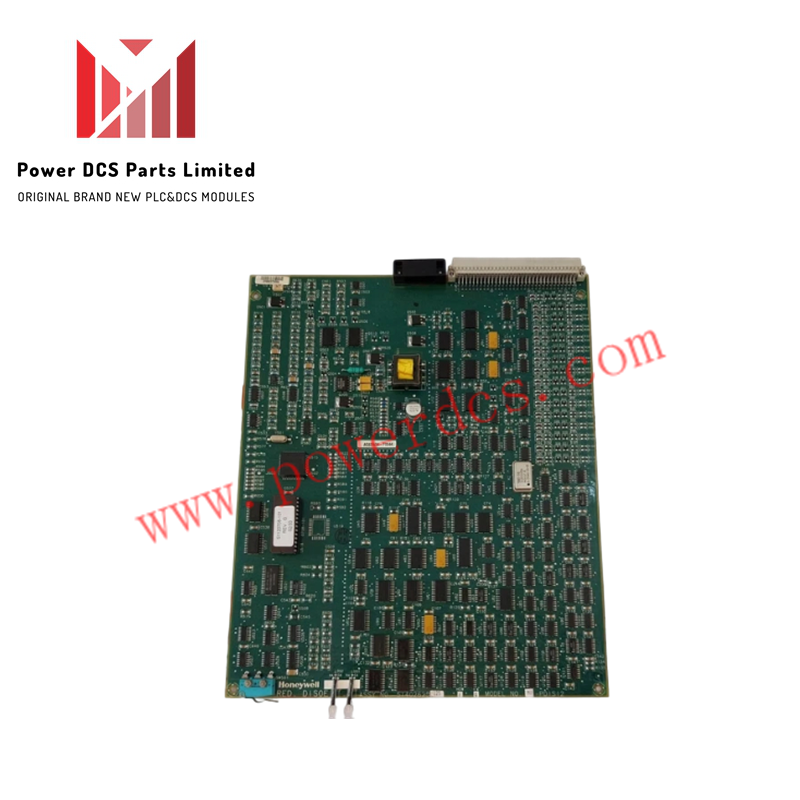

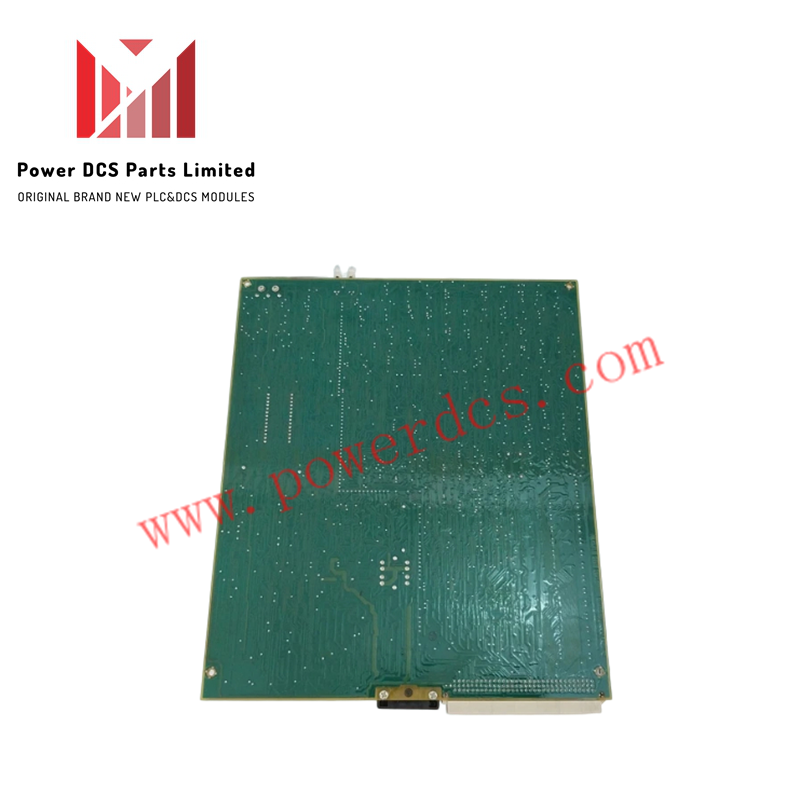

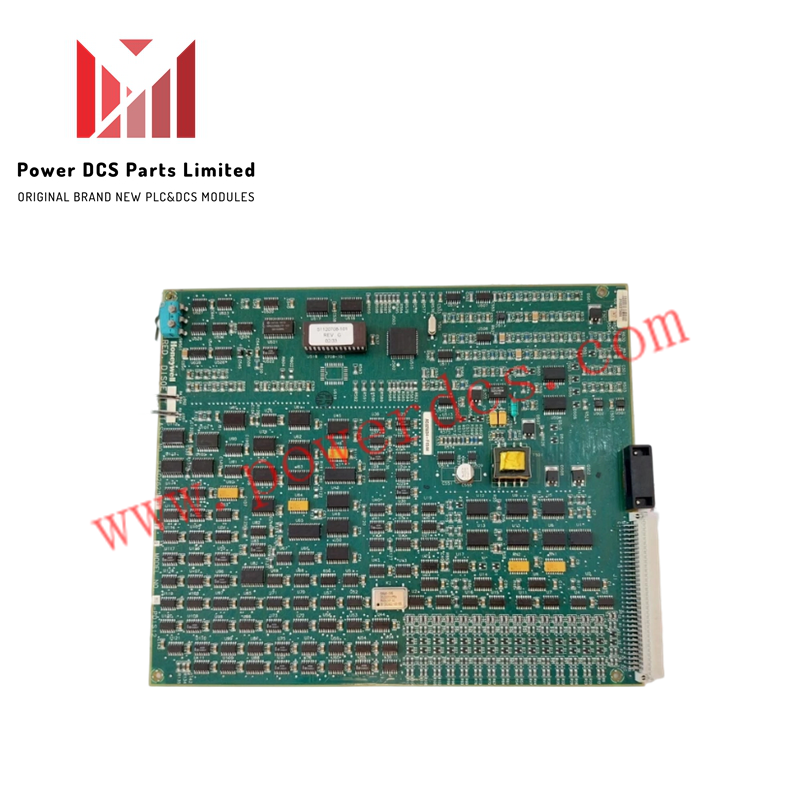

تعمل لوحة الدوائر الإلكترونية للواجهة Honeywell 51402625-125، والمصنفة أيضًا باسم MU-PDIS12، كمكون مخصص للأجهزة لمعالجة إشارات الإدخال الرقمية ذات الـ 32 قناة والعزل الجلفاني للمنطق ضمن بنيات Honeywell Process Manager.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 51402625-125 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة |
| الوزن | 0.62 كجم |
| الأبعاد | 8.8 × 4.7 × 7.8 سم |
| درجة حرارة التشغيل | -20 إلى +60 درجة مئوية |
| استهلاك الطاقة | تغذية من ناقل النظام |
| نوع الوحدة | لوحة واجهة الإدخال الرقمي (MU-PDIS12) |
| قنوات الإدخال | 32 قناة رقمية |
| نطاق جهد التيار المستمر | 20 إلى 30 فولت تيار مستمر |
| نطاق جهد التيار المتردد | 90 إلى 132 فولت تيار متردد RMS |
| العزل | عزل جلفاني بين القنوات وبين القناة والنظام |
| فئة الحماية | IP67 |
| التكرار | يدعم تكرار الأجهزة |
عزل القنوات وواجهة حلقات 4-20 مللي أمبير
يحجب العزل الجلفاني المدمج بين القنوات العبورات عالية الجهد ويمنع حلقات التأريض من تعطيل حالات المنطق الرقمي عبر واجهة اللوحة الخلفية. أثناء معالجة إدخالات مفاتيح الحقل بجهد 24 فولت تيار مستمر و120 فولت تيار متردد، تحافظ الدوائر الداخلية على حواجز عزل تفصل ضوضاء الحقل عن نواقل المعالجة الرقمية وواجهات A/D الحساسة، مما يحافظ على سلامة الإشارة على مستوى النظام عبر عقد الإدخال/الإخراج المتجاورة.
الأسئلة الشائعة
س: كيف تنفذ الوحدة عملية التبديل عند تكوينها في زوج متكرر؟
ج: تراقب أدوات التشخيص الذاتي المدمجة باستمرار بت حالة الصحة الداخلية؛ وعند اكتشاف عطل في أجهزة الوحدة الأساسية، تنتقل معالجة المنطق إلى الوحدة الثانوية في غضون أجزاء من الثانية للحفاظ على منطق تحكم غير منقطع.
س: ما تأثير تصنيف الحماية IP67 على التكامل مع الخزانة؟
ج: يضمن تصنيف IP67 حماية كاملة ضد تسرب الغبار والتعرض للماء، مما يسمح بتشغيل موثوق في البيئات المحيطة عالية الرطوبة ضمن نطاق التشغيل المحدد من -20 إلى +60 درجة مئوية.
س: هل يدعم إصدار الأجهزة -125 التوافق مع قواعد إدخال Honeywell القديمة؟
ج: يحافظ إصدار الأجهزة 51402625-125 على التوافق المادي والكهربائي مع قواعد الإدخال الرقمي القياسية من Honeywell، بشرط أن يدعم برنامج النظام الثابت مجموعة ميزات التشخيص المحسنة.
إرشادات التركيب الميداني
- افصل جميع مصادر الطاقة الرئيسية للخزانة وحلقات الحقل قبل إدخال أو إزالة مجموعة لوحة الدوائر الإلكترونية.
- قم بتوجيه أسلاك إدخال الحقل بشكل منفصل عن خطوط طاقة التيار المتردد عالية الجهد لمنع الاقتران الكهرومغناطيسي في مسارات الإشارات الرقمية.
- تأكد من توصيل جميع دروع الكابلات بنقطة تأريض واحدة على ناقل تأريض الخزانة لتجنب مسارات تيار حلقات التأريض.
- حافظ على الخلوص المادي الموصى به حول إطار الوحدة لضمان التبريد بالحمل الحراري السلبي عبر المكونات المولدة للحرارة.
- اتبع ممارسات تأريض ESD القياسية، بما في ذلك أساور المعصم الكهروستاتيكية، عند التعامل مع لوحة الدوائر الإلكترونية غير المحمية.
