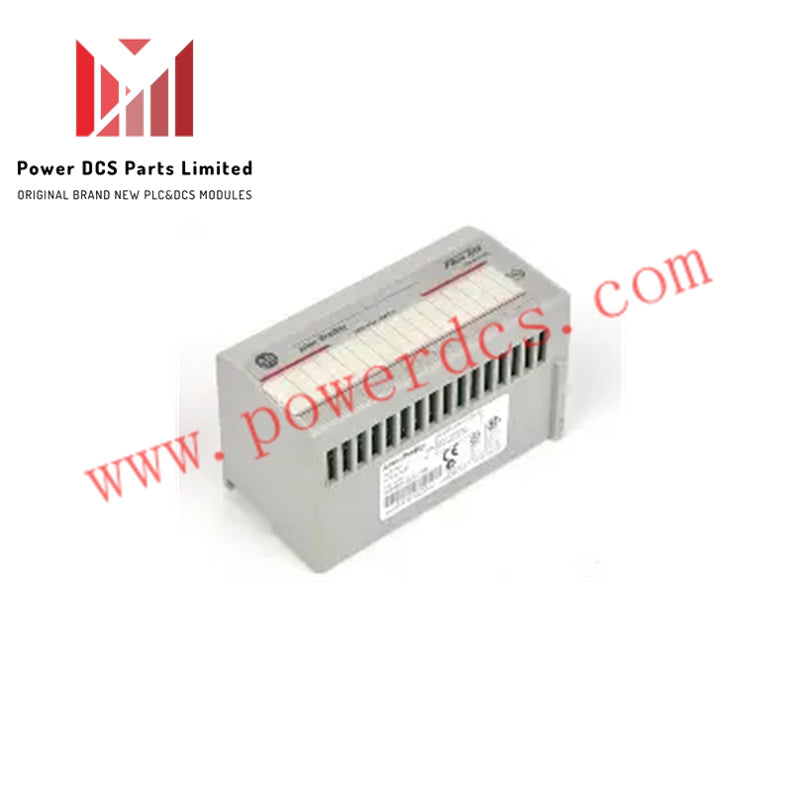

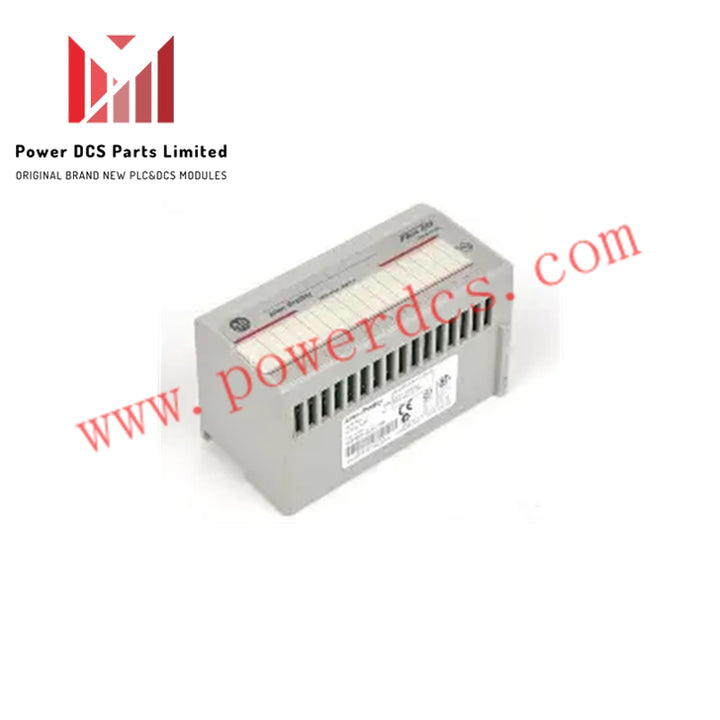

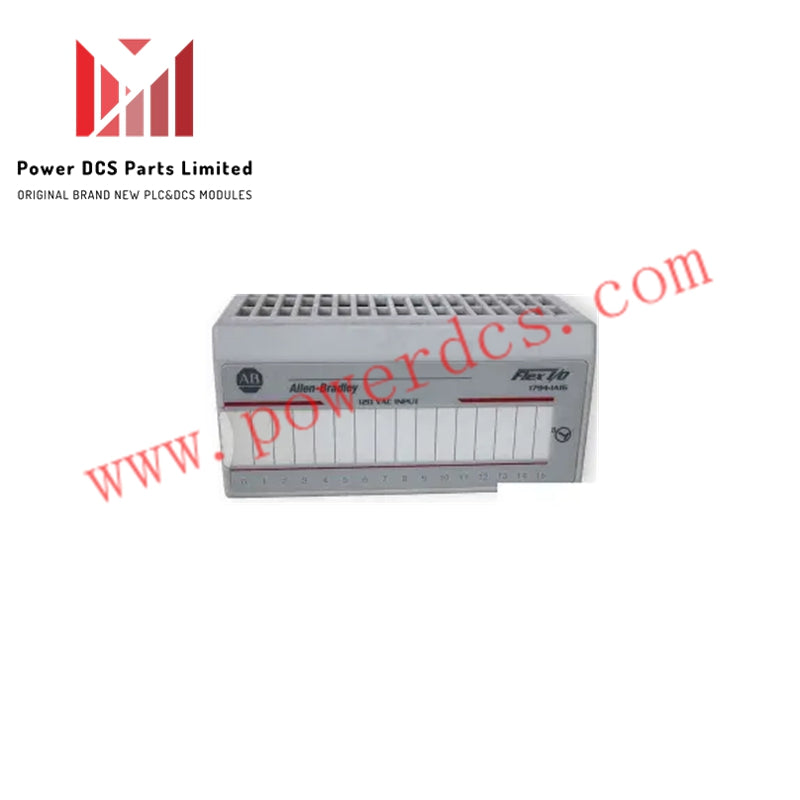

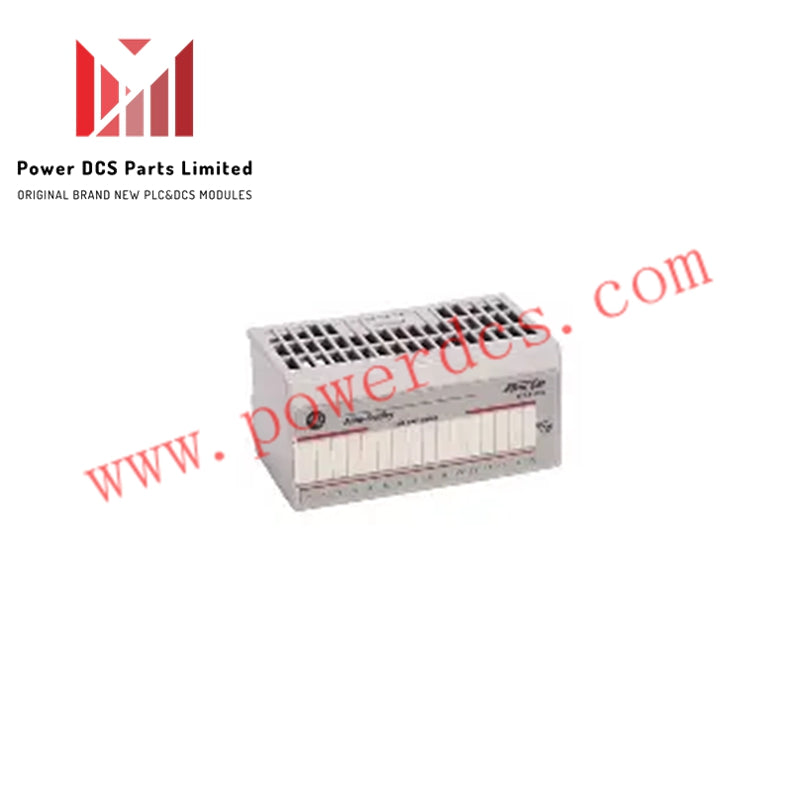

ألين-برادلي 1794-IA16 | وحدة إدخال التيار المتردد فليكس I/O

نظرة عامة

يعد  Allen-Bradley 1794-IA16 وحدة  Flex I/O لإدخال التيار المتردد مصممة لأنظمة الأتمتة الصناعية. توفر  16 قناة إدخال منفصلة غير معزولة قادرة على التفاعل مع مختلف الأجهزة الكهربائية وأجهزة الإشارة. يضمن تصميمها المدمج تركيبًا فعالًا على  قضبان DIN.

المواصفات الكهربائية

تعمل  1794-IA16 بجهود تيار متردد تتراوح من  74 إلى 132 فولت تيار متردد وتستهلك  تيار إدخال اسمي 12 مللي أمبير عند 120 فولت تيار متردد. يتراوح  تيار الحالة التشغيلية بين 5.49 مللي أمبير و14.81 مللي أمبير، بينما يبقى  جهد الحالة الإيقاف أقل من 20 فولت تيار متردد. يبلغ  تيار Flexbus 20 مللي أمبير، وتصل ذروة استهلاك الطاقة إلى  6.4 واط عند أقصى جهد إدخال.

الميزات الميكانيكية والبيئية

تبلغ أبعاد هذه الوحدة  94 × 94 × 69 مم (3.7 × 3.7 × 2.7 بوصة) وهي مناسبة  لتركيب على قضبان DIN. تعمل في درجات حرارة بين  0°م إلى 55°م وتتحمل درجات حرارة التخزين من  -40°م إلى 85°م. تتحمل  الاهتزاز حتى 5g والصدمات حتى  30g، مما يضمن تشغيلًا موثوقًا في البيئات الصناعية.

التوافق والاتصال

تتكامل  1794-IA16 مع  قواعد طرفية Flex I/O بما في ذلك  1794-TB3، 1794-TB3S، 1794-TBN، 1794-TB3K، 1794-TB3SK، و1794-TBNK. تتواصل عبر  محولات Flex I/O، داعمة  بروتوكولات ControlNet وEthernet وRemote I/O، مما يجعلها قابلة للتكيف بدرجة عالية لأنظمة التحكم الموزعة.

المؤشرات والأسلاك

تتميز الوحدة بـ  16 مؤشر حالة أصفر، مما يوفر تغذية بصرية واضحة لكل قناة إدخال. يتم تحديد أحجام الأسلاك بواسطة القاعدة الطرفية المثبتة، وتضمن الاتصالات الصحيحة أداءً مثاليًا.

المواصفات الفنية

الميزات الرئيسية

• يوفر  16 قناة إدخال تيار متردد غير معزولة لتفاعل إشارة متعدد الاستخدامات.

• متوافق مع عدة  قواعد طرفية Flex I/O لتوصيل مرن.

• يدعم  محولات الاتصال ControlNet وEthernet وRemote I/O.

• تصميم مدمج  لقضيب DIN يضمن سهولة التكامل في أنظمة التحكم الموزعة.

• يعمل بشكل موثوق في البيئات الصناعية مع  تحمل واسع لدرجات الحرارة والصدمات.
