مدخلات رقمية CC-GDIL11 Honeywell GI/IS IOTA
Specifications
Manufacturer: Honeywell
Product No.: CC-GDIL11
Condition： 10 العناصر الموجودة في المخزون
Product Type: وحدات الإدخال الرقمي
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف

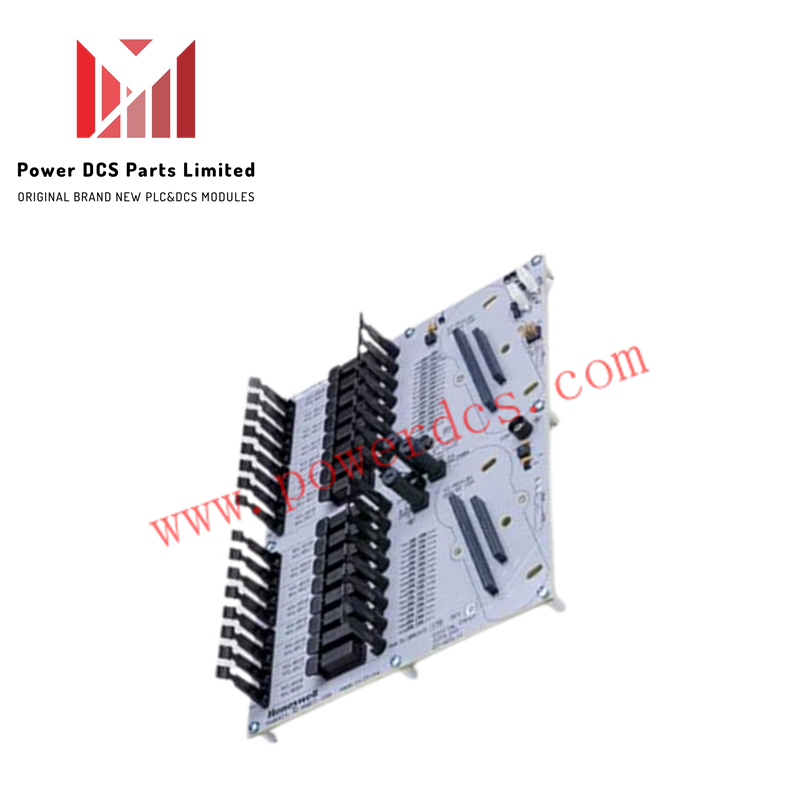

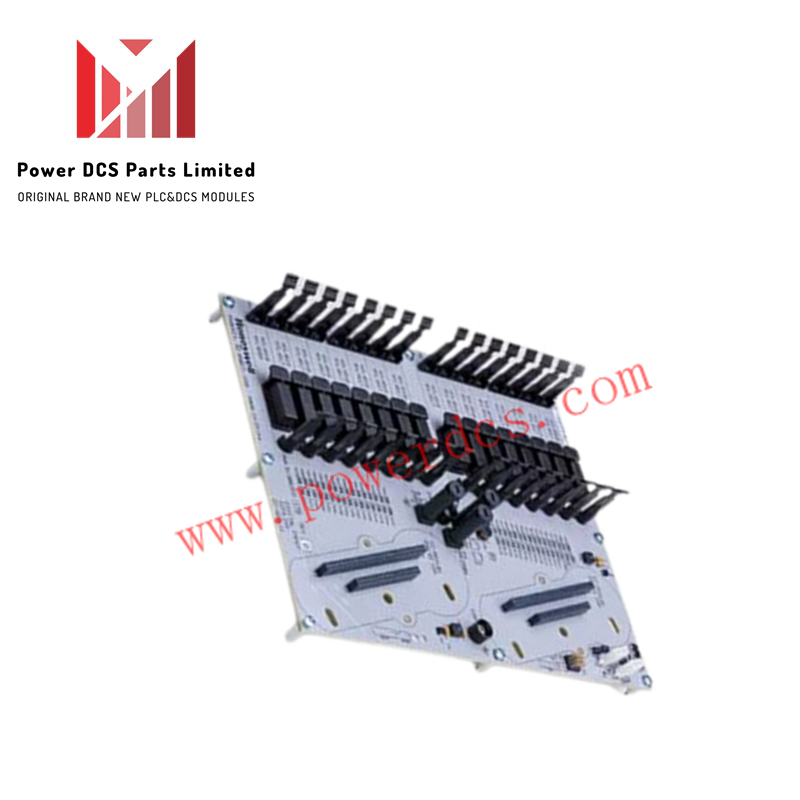

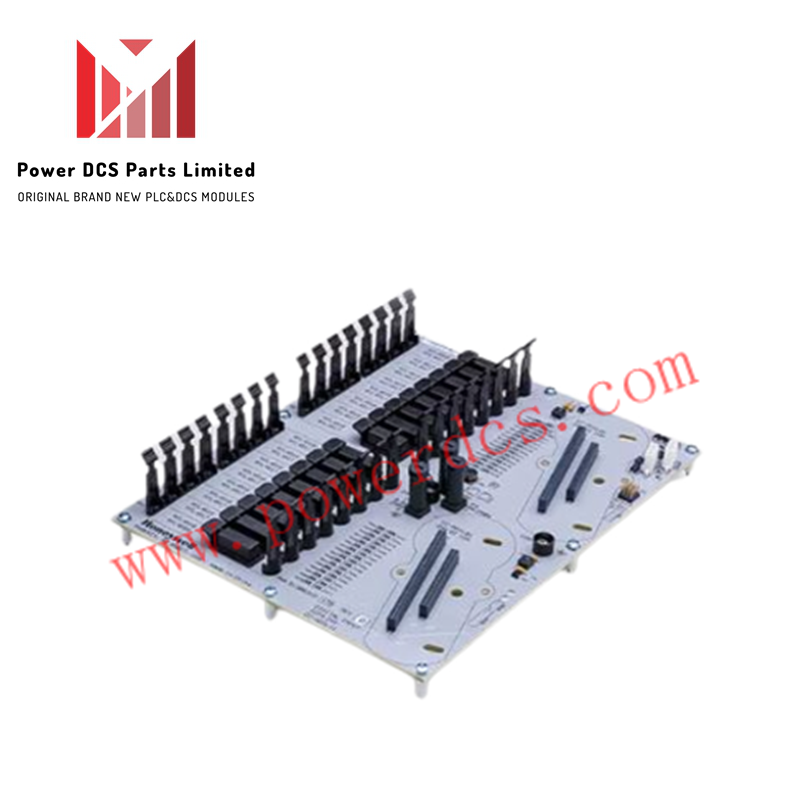

يعمل جهاز Honeywell CC-GDIL11، والذي يسمى أيضًا CC-GDIL11 Digital Input GI/IS IOTA، كمكون أجهزة مخصص لإنهاء إشارات الحقل والعزل الغلفاني ضمن منصات Honeywell Experion PKS.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | CC-GDIL11 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.0 كجم (الشحن) |
| الأبعاد | C300 IOTA Standard Footprint |
| درجة حرارة التشغيل | -20 إلى +60 درجة مئوية |
| استهلاك الطاقة | 24 VDC طاقة النظام الاسمية |
| نوع المنتج | Digital Input Galvanic Isolation / Intrinsic Safety IOTA |
| توافق النظام | Honeywell Experion PKS / C300 Series 8 |
| عزل القناة | عزل القناة عن القناة والعزل الغلفاني |
عزل القناة عن القناة وحماية الغلفاني
تم تصميم CC-GDIL11 Input Option Assembly (IOTA) لتطبيقات واجهة الحقل عالية الكثافة، وهو يدمج حواجز العزل الغلفاني من قناة إلى قناة مباشرة على اللوحة. وهذا يمنع حلقات التأريض ذات الجهد العالي والظواهر الكهربائية العابرة التي تنشأ في مناطق الحقل الخطرة من الوصول إلى إلكترونيات اللوحة الخلفية لوحدة التحكم الداخلية. يقوم التجميع بتهيئة إغلاقات الاتصال الميدانية والإشارات الرقمية، وتحويل حالات الجهد الميداني إلى مدخلات على مستوى منطقي معزولة مع الحفاظ على التوافق مع بيئات بروتوكول حلقة HART بجهد 4-20 مللي أمبير ومتطلبات سلامة المواقع الخطرة.
الأسئلة المتداولة
س: هل يدعم CC-GDIL11 IOTA التبديل السريع لوحدات الإدخال/الإخراج المركبة أثناء عمليات المعالجة النشطة؟
ج: نعم، يمكن إزالة أو استبدال وحدات الإدخال الرقمية المرفقة بـ CC-GDIL11 IOTA تحت التشغيل دون مقاطعة توزيع الطاقة الميدانية أو التأثير على القنوات المجاورة في ناقل النظام.
س: كيف يتعامل CC-GDIL11 مع حلقات التأريض للإشارة بين أجهزة الحقل ووحدة التحكم C300؟
ج: تعمل دارة محول العزل الغلفاني المدمجة على فصل حلقات استشعار الحقل كهربائيًا عن منطق نظام اللوحة الخلفية، مما يمنع التداخل عبر القنوات وازاحات الجهد.
س: ما هي مستويات إمداد الطاقة المطلوبة لإثارة حلقة الحقل في هذا التجميع؟
ج: تعمل اللوحة على طاقة نظام قياسية تبلغ 24 VDC اسمية، والتي يتم توزيعها عبر حلقات الإدخال المعزولة لمراقبة حالات الاتصال الجاف أو أجهزة الإرسال الميدانية الموصلة بالطاقة.
إرشادات التثبيت الميداني
- قم بتركيب CC-GDIL11 IOTA بإحكام على سكة DIN الخاصة بالخزانة أو إطار الحامل باستخدام أدوات التثبيت القياسية لإنشاء وصلة تأريض قوية.
- قم بتوجيه جميع كابلات المنطقة الخطرة عبر قنوات أسلاك منفصلة لمنع التداخل بين الموصلات الآمنة جوهريًا وغير الآمنة جوهريًا.
- قم بتعرية موصلات الحقل إلى الطول المحدد للطرف النهائي وشد أطراف اللولب إلى حد عزم الدوران المشار إليه في مخطط توصيل الأسلاك للمرفق.
- قم بتوصيل أسلاك تصريف درع الكابل مباشرة بقضيب التأريض الرئيسي للخزانة في نقطة واحدة لضمان قمع موثوق للعوامل العابرة.
