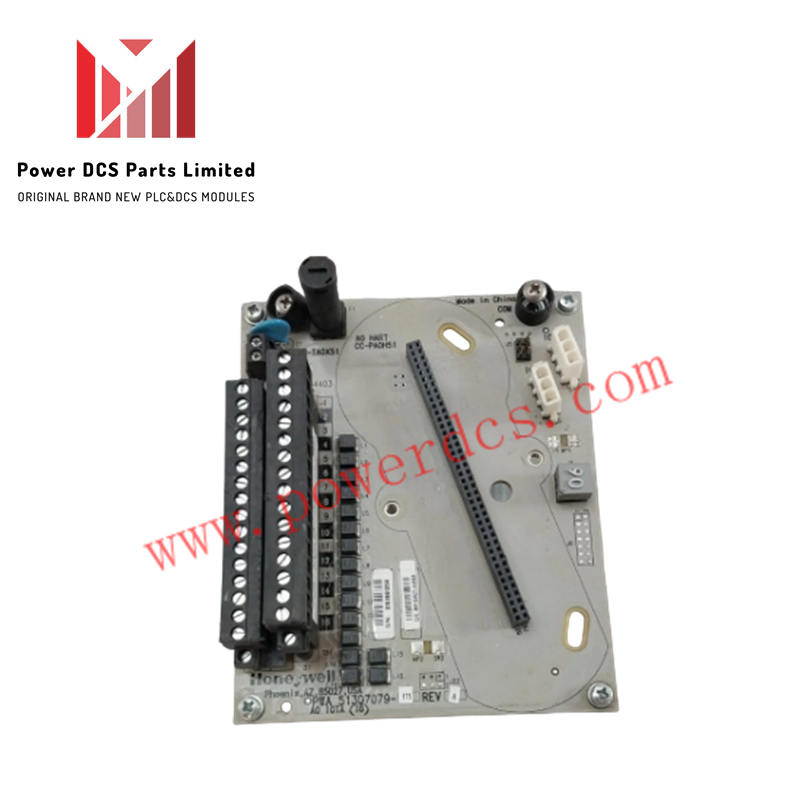

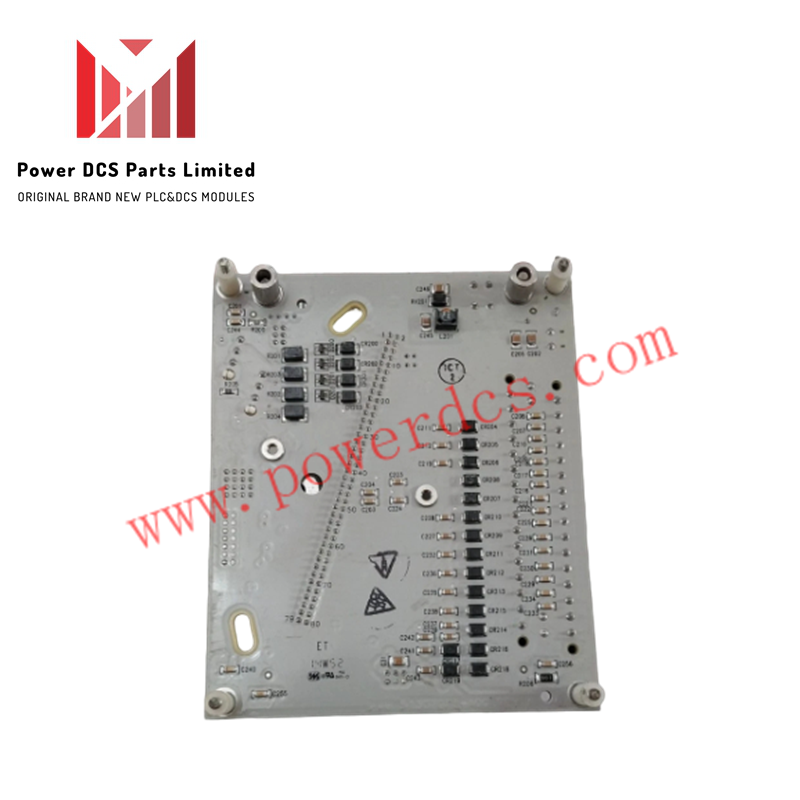

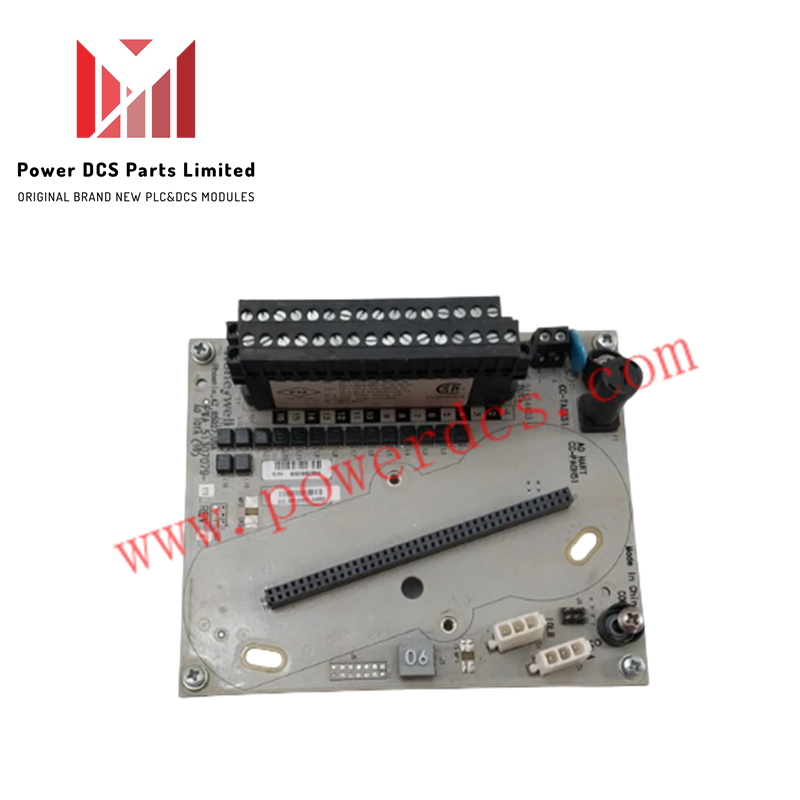

CC-TAOX51 وحدة خرج تماثلي HART من سلسلة Honeywell Experion PKS-C
Specifications
Manufacturer: Honeywell
Product No.: CC-TAOX51
Condition： 10 العناصر الموجودة في المخزون
Product Type: وحدات الإخراج التماثلي
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف
تعمل وحدة الإخراج التناظري HART Honeywell CC-TAOX51، والمصنفة أيضًا باسم CC-PAOH51 (رقم القطعة 51307078-100)، كمكون مخصص من الأجهزة لتحويل أوامر وحدة التحكم إلى حلقات ميدانية تناظرية دقيقة ضمن منصات Experion PKS من الفئة C.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | CC-TAOX51 |
| العلامة التجارية | Honeywell |
| بلد المنشأ | الولايات المتحدة |
| الوزن | 0.3 كجم |
| الأبعاد | 120 مم × 85 مم × 40 مم |
| درجة حرارة التشغيل | -20 إلى +55 درجة مئوية |
| استهلاك الطاقة | 60 واط |
| رقم القطعة | 51307078-100 / CC-PAOH51 الإصدار A |
| القنوات | 16 قناة مستقلة |
| نوع إشارة الإخراج | إخراج تيار 4-20 مللي أمبير |
| واجهات الاتصال | RS485، Modbus RTU |
| الدقة | +/- 0.1% نموذجيًا |
| العزل | عزل بين القنوات وعزل النظام |
| التركيب | التركيب على سكة DIN |
العزل بين القنوات وتنفيذ بروتوكول حلقة HART 4-20 مللي أمبير
يوفر جهاز Honeywell CC-TAOX51 مسارات تجميع للإنهاء المادي باستخدام بنية دفع تيار 4-20 مللي أمبير عبر 16 قناة مستقلة تدعم بروتوكول حلقة HART 4-20 مللي أمبير. يتضمن التصميم شبكات عزل وظيفية بين القنوات إلى جانب حدود جلفانية مخصصة لجانب النظام لحجب الارتفاعات العابرة عالية الجهد الناتجة في الميدان من الانتشار مرة أخرى إلى لوحة المعالجة المركزية الخلفية. بالإضافة إلى دوائر الدفع التناظرية القياسية، تتضمن الأجهزة طبقات فيزيائية مدمجة للاتصال تدعم بروتوكولات RS485 وModbus RTU لتسهيل توجيه القياس عن بعد المساعد إلى جانب عمليات التحكم الأساسية في العملية.
الأسئلة الشائعة
س: كيف يتم تكوين واجهة الاتصال التسلسلي على تجميعة الطرفية هذه؟
ج: تستخدم واجهة RS485 المدمجة قواعد بروتوكول Modbus RTU لتعمل كرابط بيانات محلي، مما يسمح للعقد العلوية أو أدوات المراقبة باستخراج حالات التشخيص في الوقت الفعلي مباشرة من تجميعة إنهاء الوحدة.
س: ما الإجراء الذي تنفذه قناة الإخراج إذا فُقد اتصال النظام؟
ج: عند فقدان تدفق بيانات اللوحة الخلفية بشكل محدد، تنتقل دوائر القنوات الفردية مخرجات 4-20 مللي أمبير الخاصة بها إلى حالة احتياطية محددة مسبقًا ومكوّنة ماديًا أو تحتفظ بآخر قيمة تيار صالحة حتى يستأنف اتصال وحدة المعالجة المركزية.
إرشادات التركيب الميداني
- ثبّت التجميعة على سكة DIN الصناعية القياسية داخل الحاوية المحلية، مع التحقق من أن مشابك الشد العلوية والسفلية مثبتة بالكامل لمنع الإزاحة الميكانيكية.
- أنهِ جميع تصريفات درع حلقة 4-20 مللي أمبير عند ناقل أرضي مشترك واحد داخل الخزانة، مع الحفاظ على غلاف الدرع الخارجي معزولًا باستمرار طوال مسار الأنبوب لمنع انزياحات حلقة الأرض.
- تأكد من أن إجمالي تبديد الطاقة للمكونات المجاورة على سكة DIN لا يتجاوز قدرات التبريد الهيكلية لتصميم الخزانة، مع ترك منطقة خلوص عمودية دنيا فوق التجميعة للسماح بتدفق الهواء دون عوائق.
- وجّه كابلات إشارة الإخراج الميدانية عبر ممرات أسلاك مخصصة مفصولة عن موصلات طاقة التيار المتردد بمسافة لا تقل عن 200 مم لمنع الاقتران الكهرومغناطيسي.
- تحقق من أن توصيلات الأسلاك الميدانية تتوافق مع تعيينات الطرفية لترتيب الإخراج التناظري المقابل ذي الـ16 قناة قبل تزويد طاقة الحلقة.
