لوحة محلل DS200LRPBG1AAA - جدول المراجعة الكامل

المواصفات الفنية لـ DS200LRPBG1AAA

الشركة المصنعة: GE جنرال إلكتريك
السلسلة: Mark V
رقم القطعة: DS200LRPBG1AAA
الوصف الوظيفي: لوحة المحلل
الاختصار الوظيفي: LRPB
تصنيف سلسلة Mark V: المجموعة 1
عدد المراجعات: 3 مراجعات
التوافق العكسي: متوافق مع أول مراجعتين
نوع التجميع: تجميع عادي

حول DS200LRPBG1AAA

تُعد  DS200LRPBG1AAA لوحة دوائر مطبوعة صممتها GE كجزء من نظام Mark V Speedtronic المعياري. تعمل تحديدًا كـ لوحة محلل، وتلعب دورًا حيويًا في أنظمة التحكم في التوربينات. هذا الطراز هو نسخة معدلة من لوحة المحلل الأصلية DS200LRPBG1، ويشمل ثلاث مراجعات من الدرجة "A".

تم تصميم نظام Mark V لإدارة عمليات توربينات الغاز والبخار بأحجام مختلفة. يدعم كلًا من التكرار الثلاثي المعياري (TMR) والتكوين البسيط (Simplex)، موفرًا تحملًا للأخطاء يتم تنفيذه عبر البرمجيات لتحقيق موثوقية عالية. تشمل ميزات النظام التشخيص المدمج، الصيانة عبر الإنترنت، وواجهات المستشعرات المباشرة، وهي جزء لا يتجزأ من نظام Mark V وموجودة ضمن هذه اللوحة.

نظرة عامة على الأجهزة والمواصفات

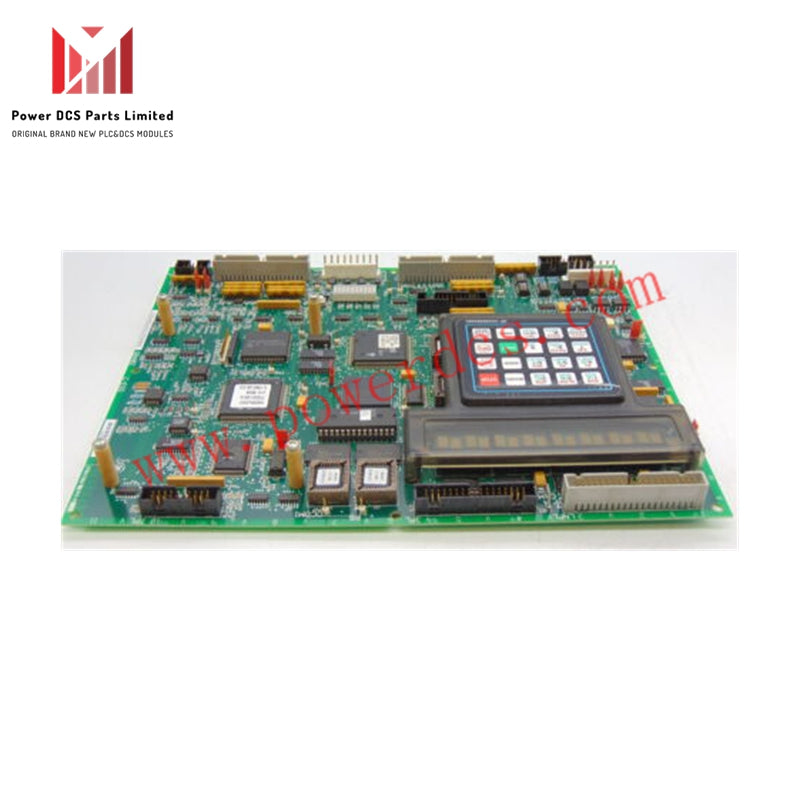

تحتوي لوحة المحلل DS200LRPBG1AAA على العديد من مكونات الأجهزة الحيوية المناسبة لوظيفتها المتخصصة، بما في ذلك:

• شرائط التوصيل: أربع شرائط توصيل متجاورة على الحافة الأمامية مع موصلات معنونة بشكل فردي.

• الموصلات: موصل دبابيس عمودي أنثوي مقابل شرائط التوصيل، بالإضافة إلى أربع شرائط توصيل أصغر قريبة.

• الدوائر المتكاملة: تشمل مصفوفات البوابات القابلة للبرمجة ميدانيًا (FPGAs) الضرورية للمعالجة المعقدة.

• مفاتيح القفز: مفاتيح قابلة للتكوين للإعدادات المخصصة.

• مصفوفات شبكات المقاومات والمقاييس المتغيرة: لتهيئة الإشارة والتعديلات.

• مكثفات إلكتروليتية عالية الجهد: لدعم استقرار الطاقة والترشيح.

• ميزات التشخيص:

• مفتاح إعادة تعيين بزر الضغط لتشخيص الأخطاء واستعادتها.

• لوحة LED تعرض رموز الأخطاء وحالة التشغيل.

• مكونات إضافية: مشتتات حرارية لإدارة الحرارة، ملفات حث، ومحولة.
