FC-PSU-UNI2450U V2.0 | هانيويل | وحدة إمداد الطاقة

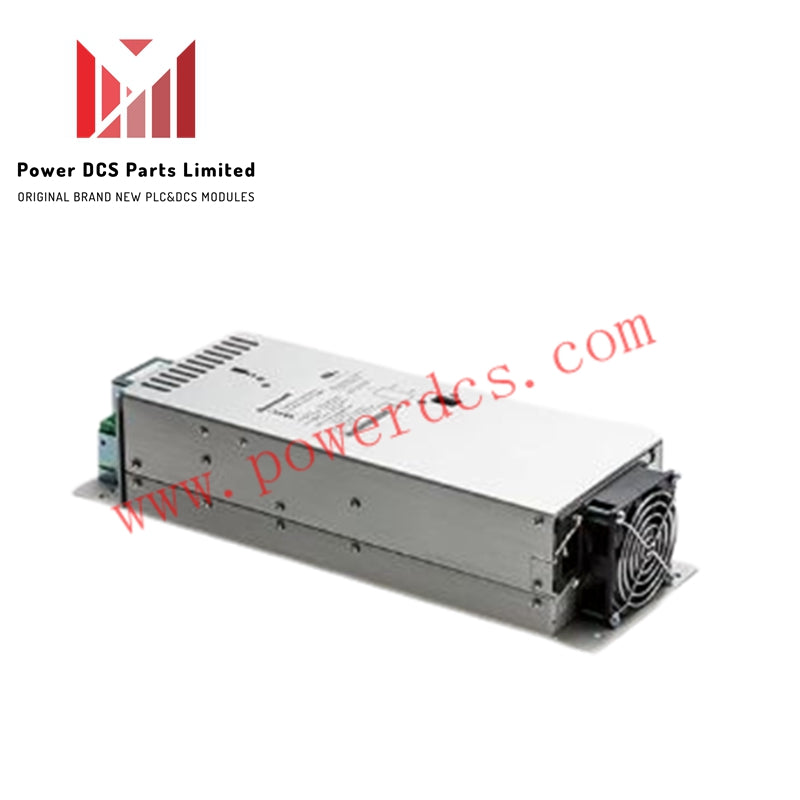

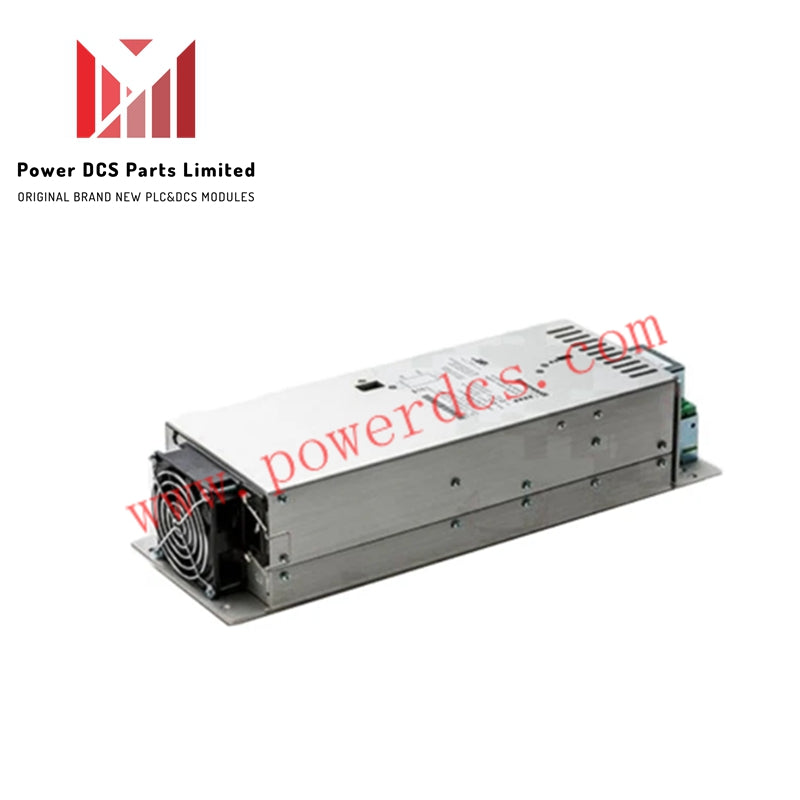

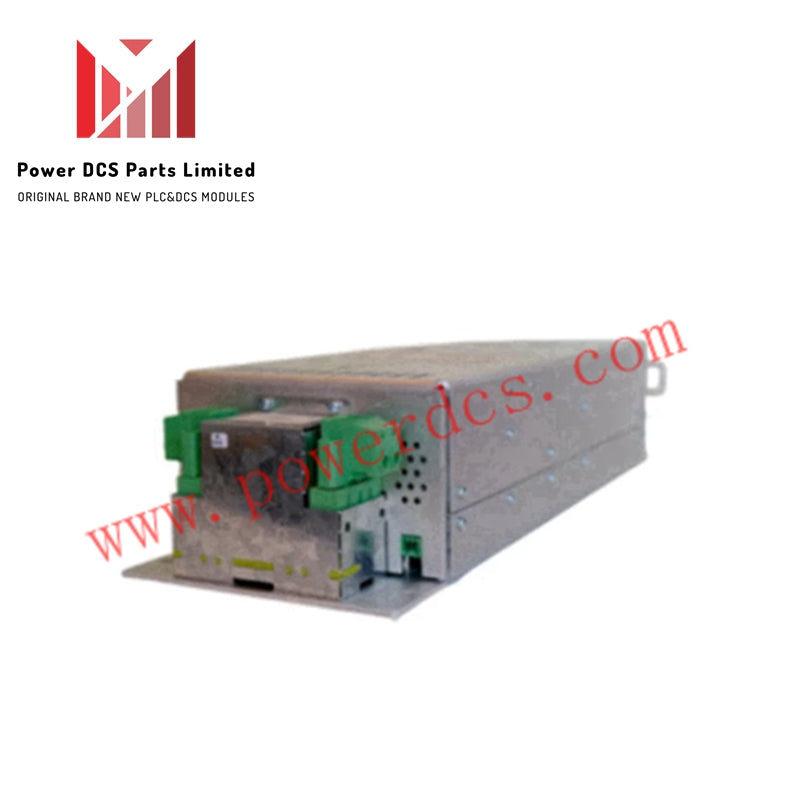

تعمل وحدة HONEYWELL FC-PSU-UNI2450U V2.0، والمصنفة أيضًا باسم وحدة إمداد الطاقة FC-PSU-UNI2450U V2.0، كمكوّن مادي مخصص لتحويل التيار المتردد إلى تيار مستمر وتزويد ناقل اللوحة الخلفية المنظم بالطاقة ضمن أنظمة Honeywell Safety Manager ووحدة التحكم الآمنة (FSC). تعمل الوحدة بمدخل واسع النطاق يتراوح بين 110 و240 فولت تيار متردد عند 47-63 هرتز، وتوفر خرجًا مضبوطًا من المصنع عند 25 فولت تيار مستمر (قابل للتهيئة حتى 28 فولت تيار مستمر) مع دائرتي حماية من الجهد الزائد ووقت استمرارية مدمج يبلغ 100 مللي ثانية عند الحمل الكامل. يبلغ وزن الوحدة 5.7 كجم وتعمل بشكل موثوق ضمن نطاق درجة حرارة محيطة يتراوح من -5 إلى +70 درجة مئوية.

المواصفات الفنية

العزل بين القنوات ومعالجة الطاقة

تدمج الوحدة FC-PSU-UNI2450U V2.0 العزل بين القنوات وتصفية الطاقة منخفضة الضوضاء لتزويد ناقل الطاقة المستقر بجهد 25 فولت تيار مستمر لوحدات الإدخال/الإخراج التناظرية والرقمية اللاحقة. وبفضل كبح التموج والضوضاء إلى أقل من 40 مللي فولت (من الذروة إلى الذروة)، تمنع وحدة إمداد الطاقة تسرب ضوضاء التبديل إلى دوائر بروتوكول حلقة HART عالية الدقة 4-20 مللي أمبير وأجهزة القياس الميدانية الحساسة. يحمي العزل الجلفاني عالي التردد بين مرحلة إدخال التيار المتردد الأساسية وقضبان خرج التيار المستمر وحدات المعالجة الدقيقة الحساسة للنظام من ارتفاعات الجهد الخارجية في خطوط شبكة الطاقة وعدم توازن حلقات التأريض.

الأسئلة الشائعة

س: ماذا يحدث لإمداد النظام إذا تعرض جهد خط التيار المتردد لانقطاع لحظي؟

ج: توفر مجموعة المكثفات الداخلية وقت استمرارية يبلغ 100 مللي ثانية عند الحمل الكامل، مما يحافظ على جهد خرج مستقر عند 25 فولت تيار مستمر خلال الانخفاضات القصيرة في إمداد المرافق دون التسبب في إعادة تعيين النظام أو إطلاق إنذارات أعطال الحلقة الميدانية.

س: كيف تحدد الوحدة سحب التيار أثناء التشغيل البارد على شبكة التيار المتردد؟

ج: تحدد دائرة داخلية للحد من تيار الاندفاع ارتفاع الجهد الأولي عند تشغيل التيار المتردد إلى أقل من 15 أمبير، مما يمنع الفصل غير المرغوب فيه لقواطع الدوائر الفرعية العلوية.

إرشادات التركيب الميداني

1. قم بتركيب وحدة FC-PSU-UNI2450U V2.0 عموديًا في فتحة إمداد الطاقة المخصصة لـ Safety Manager، مع إحكام جميع آليات تثبيت الهيكل الميكانيكية.
2. قم بتوصيل أسلاك إدخال التيار المتردد الأساسية 110-240 فولت إلى كتلة التوصيل اللولبية، مع مراعاة التعيينات الصارمة لأطراف الطور والمحايد والأرضي الواقي (PE).
3. قم بتأريض إطار الوحدة مباشرةً إلى ناقل تأريض الخزانة الرئيسي باستخدام موصل قصير ومنخفض المعاوقة لضمان الفعالية الكاملة لشبكات تصفية التداخل الكهرومغناطيسي والحماية من الجهد الزائد الداخلية.
4. حافظ على مسافة خلوص لا تقل عن 50 مم فوق فتحات تهوية الوحدة وأسفلها للسماح بالتبريد الطبيعي غير المقيد بالحمل الحراري عبر المبددات الحرارية الداخلية.
