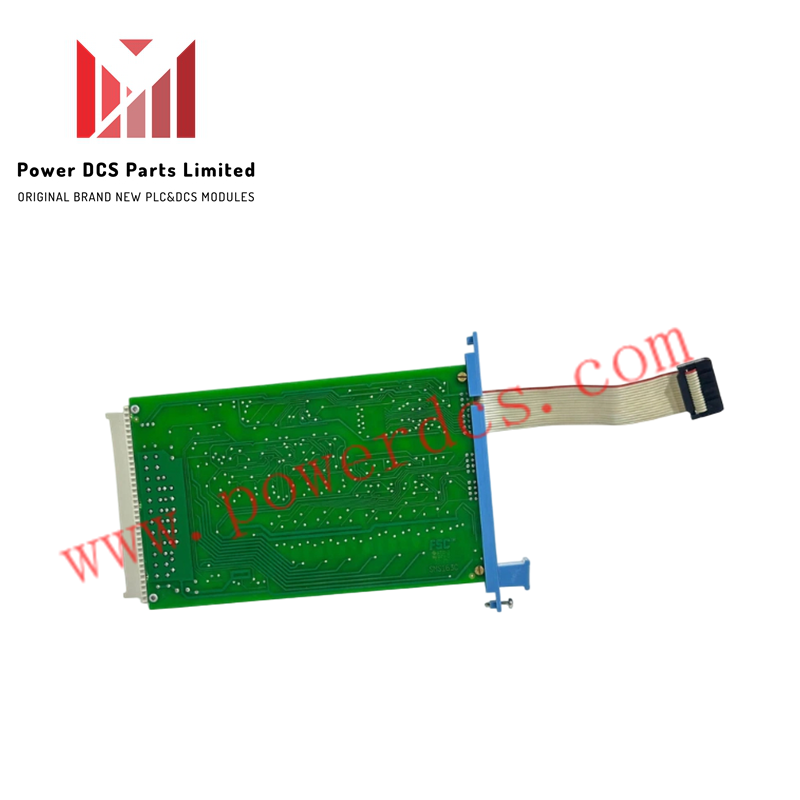

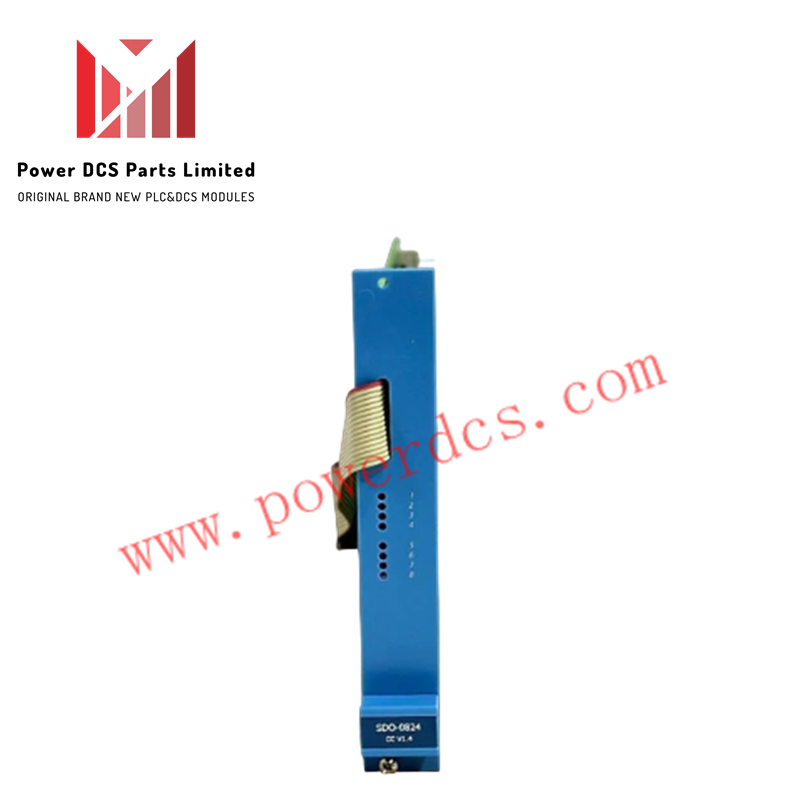

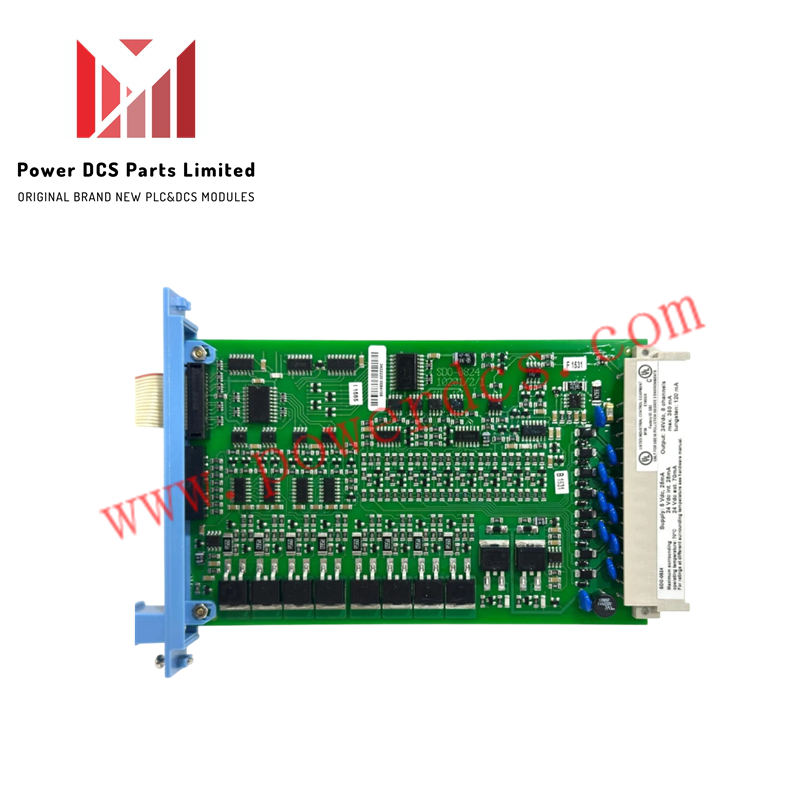

FC-SDO-0824M وحدة خرج رقمي آمنة عند الفشل من Honeywell

يعمل Honeywell FC-SDO-0824M، والمصنف أيضًا باسم FC-SDO-0824M كوحدة نظام إدارة المخرجات الرقمية، كمكوّن مادي مخصص لتبديل الإشارات الرقمية الآمنة عند الفشل وتنفيذ حلقات المخرجات بجهد 24 فولت تيار مستمر ضمن منصات Honeywell Safety Manager. صُممت هذه المجموعة بـ 8 قنوات مخرجات مستقلة، وتنفذ أوامر تشغيل منفصلة لتشغيل الملفات اللولبية الميدانية والمرحّلات والموصلات الكهربائية وأجهزة الإنذار. تعمل الوحدة بوزن 0.9 كجم ضمن نطاق درجة حرارة محيطة يتراوح من -20 إلى +60 درجة مئوية، وتتضمن إجراءات تشخيص مادية مدمجة لمراقبة استمرارية الدوائر وحالات أحمال المخرجات في بنيات التحكم المصنفة وفق مستوى السلامة المتكاملة (SIL).

المواصفات المادية

العزل بين القنوات وحماية حلقة HART 4-20 مللي أمبير

تتضمن الوحدة FC-SDO-0824M حواجز عزل جلفاني مادية بين القنوات لمنع انتشار ارتفاعات الجهد العابرة والارتدادات الحثية من المشغلات الميدانية إلى قنوات المنطق المجاورة أو نواقل اللوحة الخلفية للنظام. يحمي هذا الفصل الكهربائي خطوط الإشارات التناظرية الحساسة، بما في ذلك أجهزة بروتوكول حلقة HART 4-20 مللي أمبير التي تعمل ضمن نفس حامل الخزائن، من الاقتران الكهرومغناطيسي. تنفذ مشغلات المخرجات باستمرار اختبارات مراقبة الخطوط لاكتشاف حالات الدوائر القصيرة والدوائر المفتوحة دون مقاطعة تنفيذ حالة المخرجات.

الأسئلة الشائعة

س: كم عدد قنوات المخرجات المستقلة التي تدعمها الوحدة FC-SDO-0824M، وما هو جهد تشغيلها؟

ج: توفر الوحدة 8 قنوات مخرجات رقمية مستقلة مهيأة لتشغيل أحمال ميدانية بجهد 24 فولت تيار مستمر.

س: كيف يحمي العزل الجلفاني بين القنوات منطق اللوحة الخلفية للنظام؟

ج: تفصل مراحل العزل الجلفاني الداخلية دوائر الأسلاك من جانب الميدان عن نواقل المعالج الداخلية، مما يمنع الارتدادات الحثية وارتفاعات الجهد العالية من التسبب في اضطرابات المنطق.

س: ما الأجهزة الميدانية المادية التي يمكن تشغيلها مباشرة بواسطة قنوات المخرجات الرقمية؟

ج: صُممت مشغلات المخرجات لتبديل الأحمال الحثية والمقاومة، بما في ذلك الملفات اللولبية الميدانية، ومرحّلات التعشيق، ومؤشرات الإنذار، وموصلات المحركات.

إرشادات التركيب الميداني

1. افصل جميع مصادر طاقة حلقات الميدان بجهد 24 فولت تيار مستمر ومغذيات اللوحة الخلفية للخزائن قبل تركيب وحدة FC-SDO-0824M أو إزالتها.
2. حاذِ أطراف بطاقة الوحدة مع سكك التوجيه المخصصة لهيكل الخزانة وادفع بقوة حتى تستقر موصلات اللوحة الخلفية تمامًا.
3. مرر كابلات المخرجات الرقمية الميدانية عبر مجاري كابلات مخصصة ومنفصلة عن خطوط طاقة التيار المتردد وخطوط الاتصال عالية التردد لمنع التداخل.
4. أحكم ربط جميع براغي تثبيت الأسلاك الميدانية بإحكام للحفاظ على اتصال كهربائي مستمر منخفض المقاومة في ظروف الاهتزاز الصناعي.
5. تحقق من بقاء درجات حرارة التشغيل المحيطة للخزائن ضمن نطاق -20 إلى +60 درجة مئوية لضمان تنفيذ تبديل غير منقطع.
