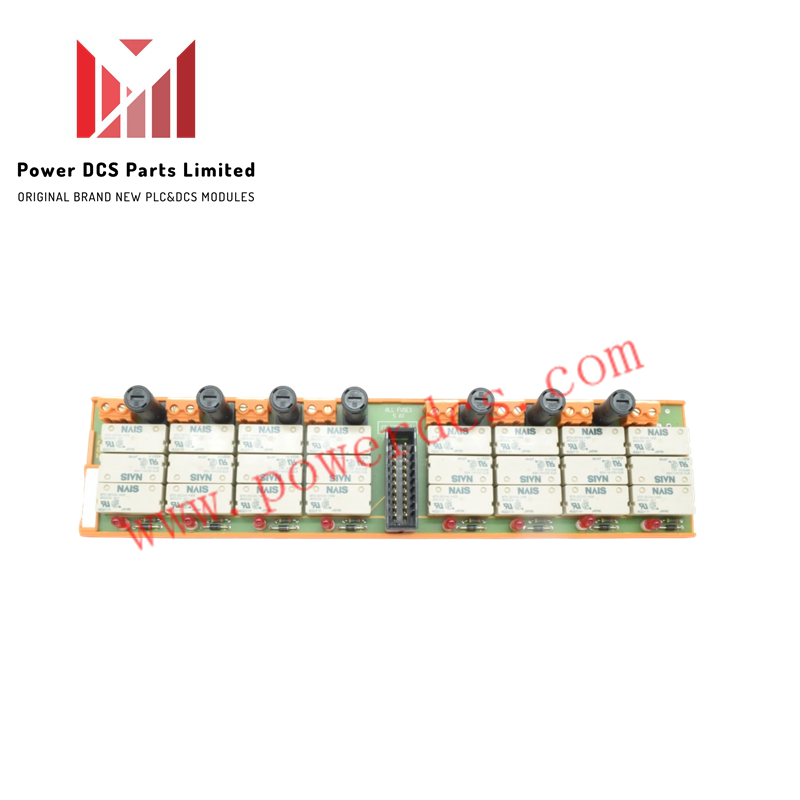

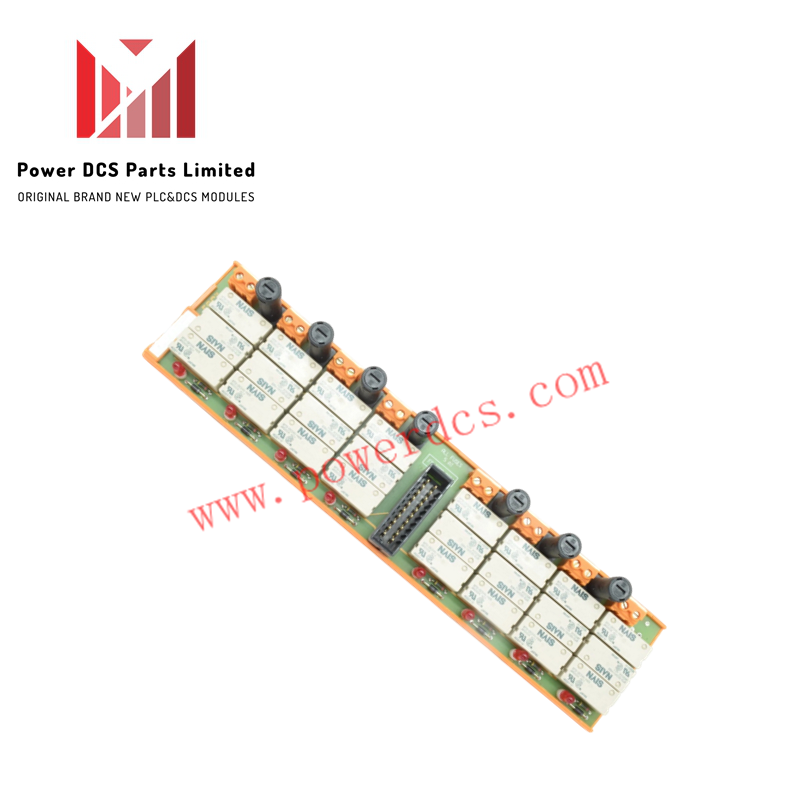

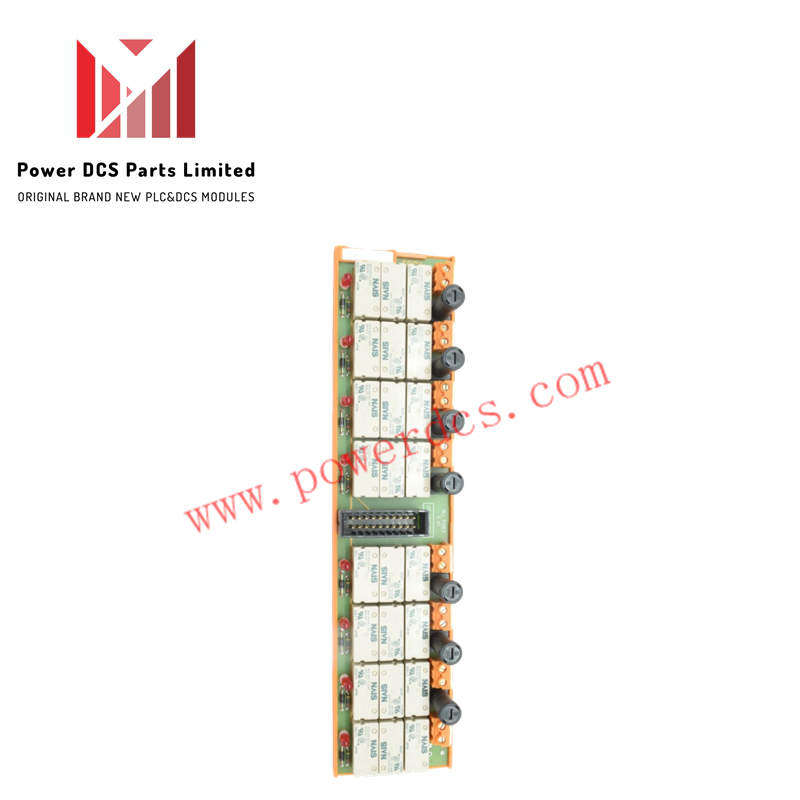

FS-TSRO-0824 وحدة توصيل ميدانية للمخرجات الرقمية من Honeywell

تم تكوينه لتبديل مخرجات المرحّل المنفصلة وتنفيذ الأحمال عالية التيار في أنظمة Honeywell Safety Manager، ويوفر Honeywell FS-TSRO-0824 (FS-TSRO-0824 وحدة إنهاء الميدان للمخرجات الرقمية) تنفيذاً فيزيائياً/كهربائياً مباشراً.

مواصفات الأجهزة

بروتوكول حلقة HART 4-20 مللي أمبير والعزل من قناة إلى قناة

تتضمن وحدة إنهاء الميدان حواجز عزل جلفاني بين ملفات المرحّل في جانب التحكم بجهد 24 فولت تيار مستمر ونقاط التلامس، مما يحافظ على عزل صارم من قناة إلى قناة عبر جميع قنوات التبديل الثمانية. يمنع العزل الفيزيائي عابرات التبديل عالية الجهد من التيار المتردد والارتداد الحثي على خطوط مخرج الميدان من الاقتران بإشارات الإدخال التناظرية الحساسة لبروتوكول حلقة HART 4-20 مللي أمبير أو حافلات منطق اللوحة الخلفية التي تعمل داخل خزائن الرفوف المجاورة.

الأسئلة الشائعة

س: ما الحماية المتوفرة لقنوات تبديل المخرج الفردية في FS-TSRO-0824؟

ج: تتميز كل قناة من قنوات المخرج الثمانية بصمام مدمج بقوة 5 أمبير لحماية نقاط تلامس المرحّل وأسلاك الميدان من ظروف التيار الزائد.

س: ما هو الحد الأدنى لعتبة التنشيط المطلوب لتكهرب ملف المرحّل بشكل موثوق؟

ج: تم تحديد جهد التقاط المرحّل عند 19.2 فولت تيار مستمر، وأدنى من ذلك ستبقى نقاط تلامس المرحّل في حالة عدم التكهرب الخاصة بها.

س: هل يمكن لـ FS-TSRO-0824 تبديل أحمال الميدان من التيار المتردد والتيار المستمر؟

ج: نعم، تدعم نقاط تلامس المرحّل الجافة تبديل ما يصل إلى 250 فولت تيار متردد (1250 فولت أمبير كحد أقصى) أو 250 فولت تيار مستمر (150 واط كحد أقصى) لكل قناة.

إرشادات التركيب الميداني

• قم بتركيب الوحدة على سكك DIN القياسية داخل خزانة التحكم، مع ضمان التوجيه الرأسي لتسهيل التبريد بالحمل الحر.
• تحقق من أن تيارات أحمال مخرج الميدان لا تتجاوز تصنيف القناة المستمر البالغ 5 أمبير قبل توصيل أطراف أسلاك الميدان.
• قم بتوصيل الأحمال الحثية من التيار المتردد أو التيار المستمر بعناصر كبح متوازية (شبكات RC أو ثنائيات الرجوع) عبر نقاط تلامس الميدان لكبح تفريغ القوس وإطالة دورة حياة نقاط التلامس.
• حافظ على قنوات أسلاك منفصلة لكابلات التحكم بجهد 24 فولت تيار مستمر وأسلاك مخرج الجهد العالي 250 فولت تيار متردد لمنع التداخل والتحريض الكهرومغناطيسي.
