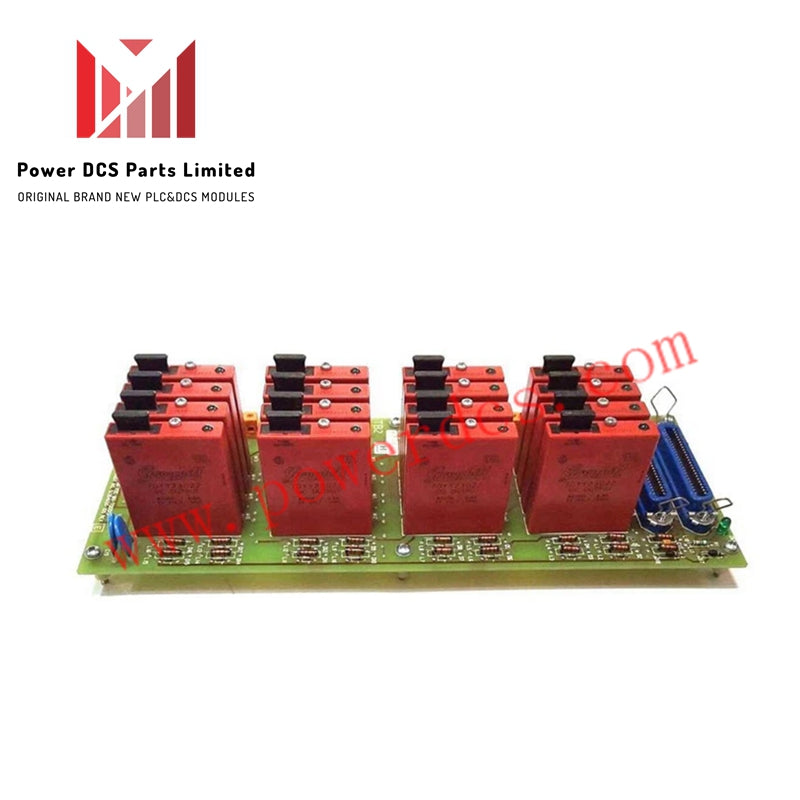

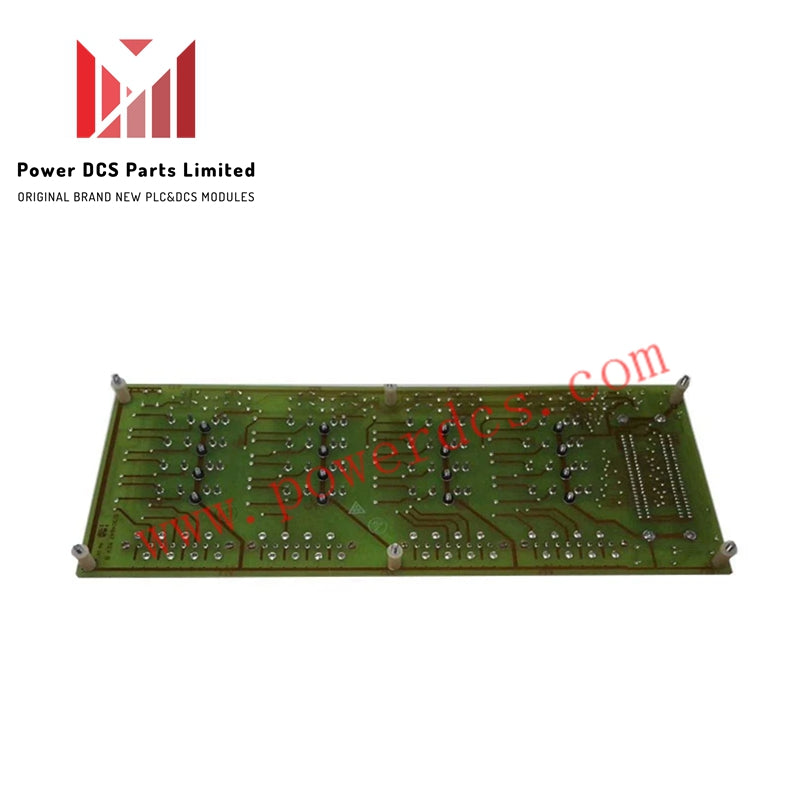

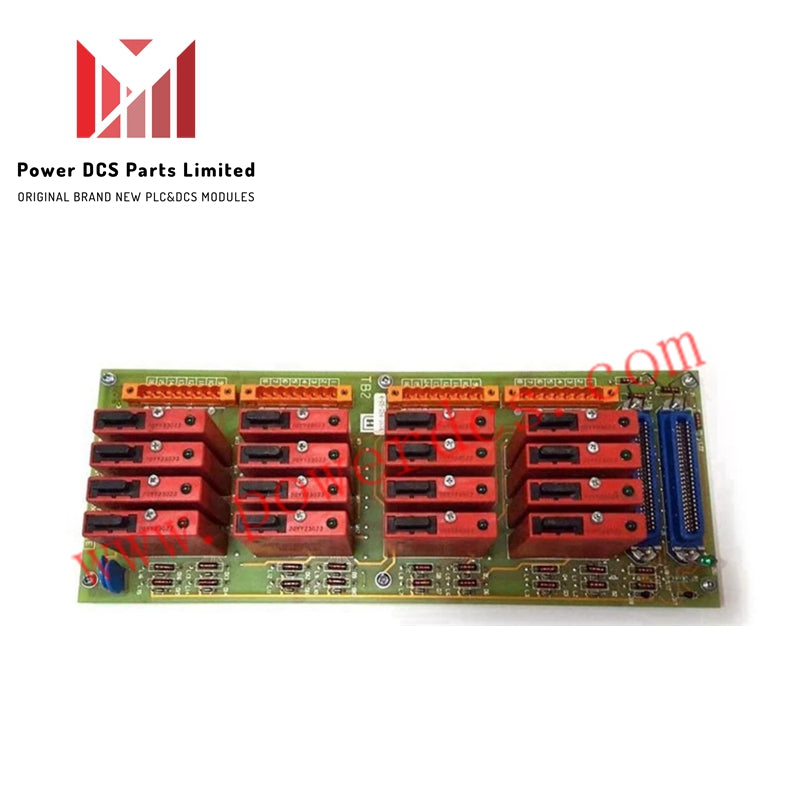

هانيويل 51304650-100 MU-TDOD13 مخرج رقمي FTA

تعمل وحدة Honeywell 51304650-100، والمصنفة أيضًا باسم MU-TDOD13 كوحدة إنهاء المخرجات الرقمية، كمكون مخصص للأجهزة لتبديل الإشارات المنفصلة وإنهاء مخرجات الحقل ضمن أنظمة Honeywell Experion PKS وTDC 3000. وتقوم بتوصيل وحدات المخرجات الرقمية مباشرةً بمشغلات الحقل والصمامات الكهربائية والمرحلات الخارجية، مما يضمن توصيل حلقات التحكم المنفصلة عبر عقد شبكة العمليات.

مواصفات الأجهزة

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات

تدمج وحدة MU-TDOD13 مسارات إنهاء عالية الكثافة للقنوات، مجهزة بحواجز عزل من قناة إلى قناة لحماية منطق اللوحة الخلفية للنظام من الارتفاعات الحثية الناتجة عن مرحلات الحقل والصمامات الكهربائية. ويقوم التكييف الخامل للإشارة داخل مجموعة الإنهاء بتثبيط الضوضاء الكهربائية والعبورات المشتركة النمطية. وتمكّن قدرة العزل هذه قنوات الأسلاك المنفصلة من المرور عبر نفس مساحة الحاوية إلى جانب خطوط بروتوكول حلقة HART 4-20 مللي أمبير دون إحداث تداخل حثي أو انزياح في الجهد في دوائر الأجهزة التناظرية المجاورة.

الأسئلة الشائعة

س: هل تدعم وحدة MU-TDOD13 الصيانة بالتبديل الساخن أثناء تشغيل النظام؟

ج: يتطلب الاستبدال المباشر لمجموعة الإنهاء فصل طاقة حمل الحقل الخارجي أولًا لمنع حدوث أقواس كهربائية أو تشغيل غير متوقع لأجهزة الحقل أثناء إزالة البطاقة.

س: كيف تتعامل الوحدة مع استهلاك طاقة اللوحة الخلفية؟

ج: تعمل المجموعة كبطاقة إنهاء حقل خاملة، ولا تسحب أي تيار تشغيل نشط من ناقل اللوحة الخلفية، بينما تقوم بتوجيه طاقة الحلقة مباشرةً إلى أحمال الحقل.

إرشادات التركيب الميداني

1. قم بإزالة الطاقة عن مصادر الطاقة من جانب الحقل قبل توصيل أو فصل أسلاك الحقل بأطراف المجموعة.
2. قم بتركيب الوحدة بإحكام على سكة DIN الخاصة بالخزانة أو هيكل التثبيت للحفاظ على استقرار الإطار المادي.
3. قم بتوجيه كابلات المخرجات المنفصلة في قنوات منفصلة عن كابلات الاتصال أو الإشارات التناظرية منخفضة المستوى لتقليل الاقتران الكهرومغناطيسي.
4. قم بتأريض درع هيكل FTA مباشرةً إلى ناقل التأريض المرجعي المركزي للخزانة عند نقطة اتصال واحدة.
5. تأكد من بقاء درجات الحرارة المحيطة للخزانة ضمن نطاق التشغيل من 0 إلى 60 درجة مئوية مع رطوبة غير مكثفة.
