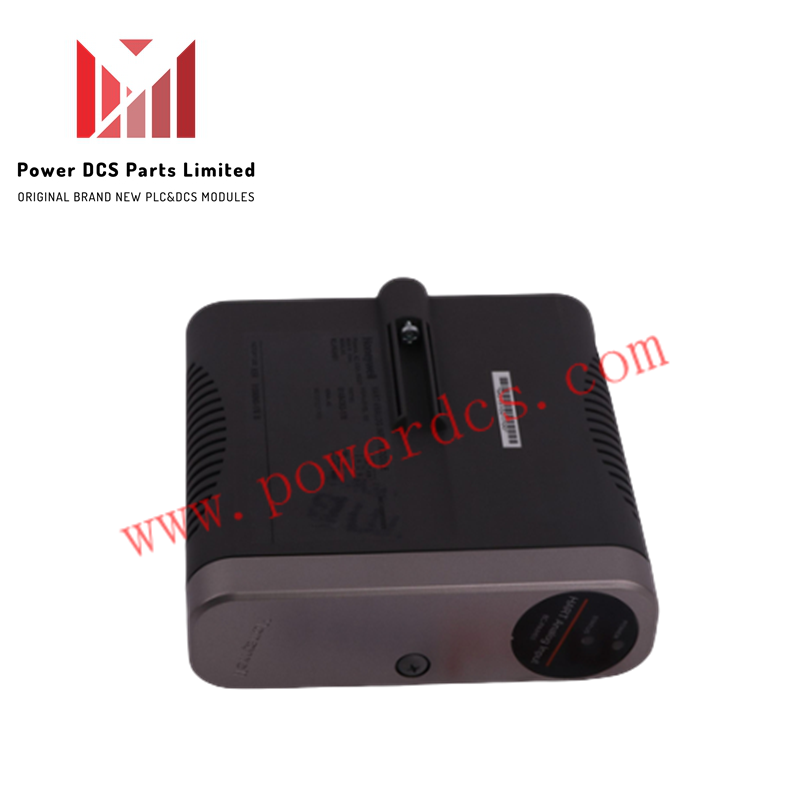

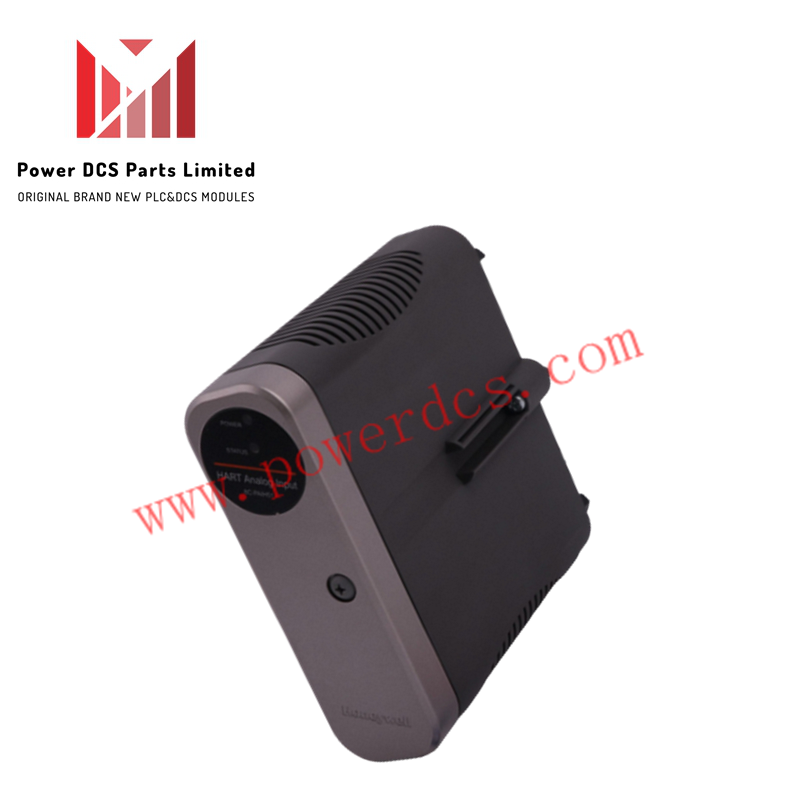

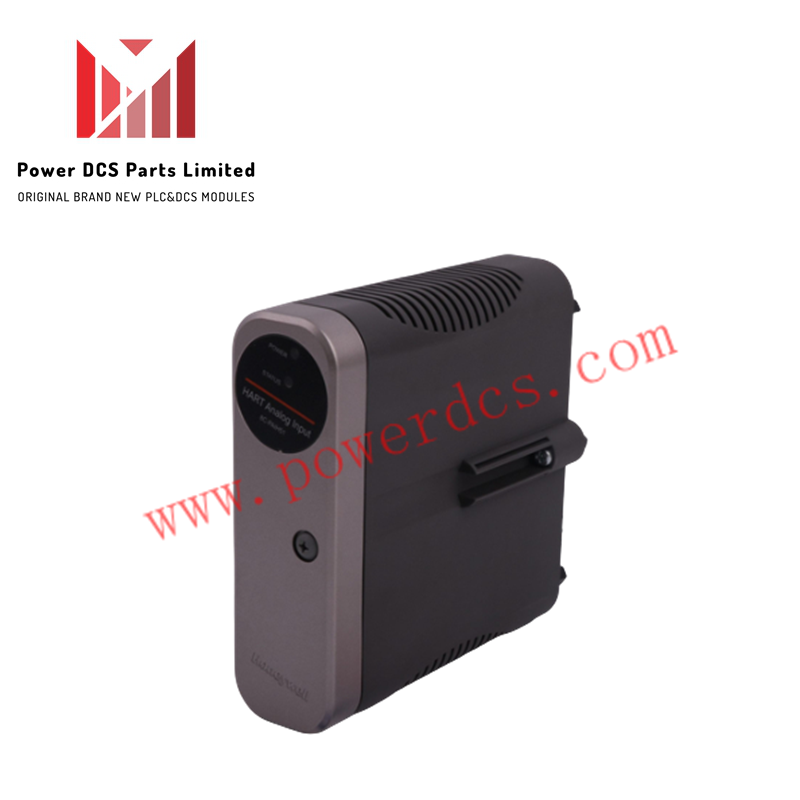

وحدة تزويد الطاقة من سلسلة Honeywell 8U-PWSP05 Series 8
Specifications
Manufacturer: Honeywell
Product No.: 8U-PWSP05
Condition： 10 العناصر الموجودة في المخزون
Product Type: وحدات إمداد الطاقة
Product Origin: USA
Payment:T/T, Western Union
Weight: 560g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف
تم تكوين وحدة Honeywell 8U-PWSP05 (وحدة إمداد الطاقة 8U-PWSP05) لتوليد وتوزيع طاقة النظام بجهد 24 فولت تيار مستمر في منصات Experion PKS Series 8، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 8U-PWSP05 |
| العلامة التجارية | Honeywell |
| الأصل | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 70 درجة مئوية |
| استهلاك الطاقة | قدرة خرج مصدر الطاقة المقدرة بـ 20 أمبير عند 24 فولت تيار مستمر |
| نوع الوحدة | وحدة إمداد الطاقة |
| نطاق جهد الدخل | 85-264 فولت تيار متردد |
| جهد الخرج | 22.5-29.5 فولت تيار مستمر |
| تيار الخرج | 0-20 أمبير |
| الكفاءة عند 120 فولت تيار متردد | 91.0% |
| الكفاءة عند 230 فولت تيار متردد | 91.0% |
| عامل القدرة | 0.99 (@ 120 فولت تيار متردد / 230 فولت تيار متردد) |
| زمن الاحتفاظ | >13 مللي ثانية (@ 120 فولت تيار متردد / 230 فولت تيار متردد) |
| الحدود الحرارية | أقصى معدل للتغير 1 درجة مئوية/دقيقة |
إدارة طاقة حلقة العملية وعزل القنوات
تقوم Honeywell 8U-PWSP05 بتحويل طاقة التيار المتردد الواردة ذات النطاق الواسع إلى ناقل منظم بجهد 22.5-29.5 فولت تيار مستمر لتشغيل الأجهزة الميدانية التي تعمل وفقًا لتكوينات بروتوكول حلقة HART 4-20 مللي أمبير. يمنع العزل الجلفاني المدمج من الابتدائي إلى الثانوي تغلغل عابر الجهد العالي للشبكة إلى مستوى التحكم في السلسلة 8 أو حلقات الأجهزة الميدانية. توفر البنية الداخلية عزلًا تلقائيًا بين القنوات وميزات حماية الخرج، بما في ذلك المشابك النشطة للحماية من التيار الزائد والجهد الزائد. يحافظ زمن الاحتفاظ الذي يزيد عن 13 مللي ثانية على استقرار قضبان 24 فولت تيار مستمر أثناء انقطاع التيار دون تعطيل تكييف إشارة المرسل أو تنفيذ مشغل الخرج.
الأسئلة المتداولة
س: ما هو نطاق جهد الدخل للتيار المتردد الذي يمكن أن تقبله وحدة 8U-PWSP05؟
ج: تعمل الوحدة ضمن نطاق إمداد دخل عالمي من 85 إلى 264 فولت تيار متردد دون الحاجة إلى تغييرات يدوية في النقر أو الوصلات.
س: كيف تتعامل 8U-PWSP05 مع انقطاعات الطاقة العابرة للمرافق؟
ج: توفر المكثفات التخزينية الداخلية وقت احتفاظ يتجاوز 13 مللي ثانية عند مدخلات 120 فولت تيار متردد و 230 فولت تيار متردد للحفاظ على استقرار ناقل خرج 24 فولت تيار مستمر أثناء انقطاعات التيار الكهربائي القصيرة.
س: ما هو حد معدل التغير الحراري البيئي الذي ينطبق على حاوية الوحدة؟
ج: تحدد الوحدة حدًا أقصى لمعدل تغير درجة الحرارة المحيطة يبلغ 1 درجة مئوية/دقيقة ضمن نطاق تشغيلها من 0 درجة مئوية إلى 70 درجة مئوية.
إرشادات التركيب الميداني
- تأكد من عزل مصادر طاقة التيار المتردد الرئيسية وقفلها قبل توصيل الأطراف الأولية.
- قم بمحاذاة حواف بطاقة الوحدة مع قضبان دليل البطاقة للفتحة المخصصة لتجميع الطاقة من السلسلة 8.
- ادفع الوحدة بإحكام في موضعها حتى تستقر أطراف الواجهة الخلفية تمامًا في موصلات اللوحة الخلفية.
- ثبّت براغي تثبيت الوحدة العلوية والسفلية لتأمين القفل الميكانيكي وتلامس هيكل الأرض.
- قم بتوصيل أسلاك الدخل (85-264 فولت تيار متردد) مع الالتزام بتعيينات أطراف الخط، والمحايد، والأرض، مع التأكد من توصيل سلك الأرض الواقي بالناقل الأرضي الرئيسي باستخدام أشرطة تأريض قصيرة ومنخفضة المعاوقة.
- تحقق من إعدادات ضبط جهد الخرج (22.5-29.5 فولت تيار مستمر) قبل تنشيط حلقات المجال المتصلة وقنوات الإدخال/الإخراج.
