هانيويل CC-GDOL11 إكسبريون PKS C300 مخرج رقمي IOTA
Specifications
Manufacturer: Honeywell
Product No.: CC-GDOL11 51306321-175
Condition： 10 العناصر الموجودة في المخزون
Product Type: وحدات الإخراج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف

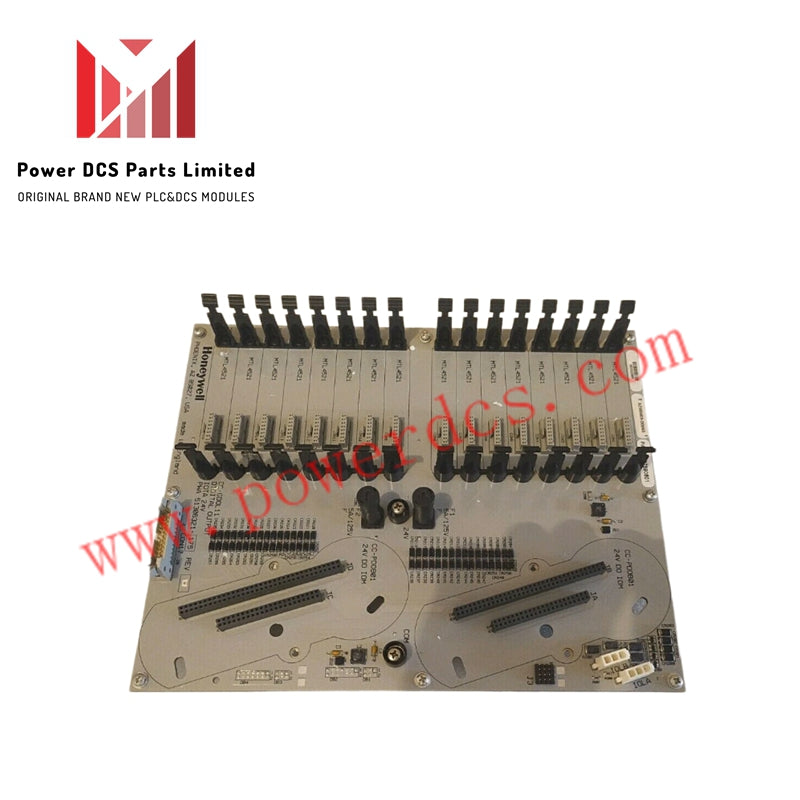

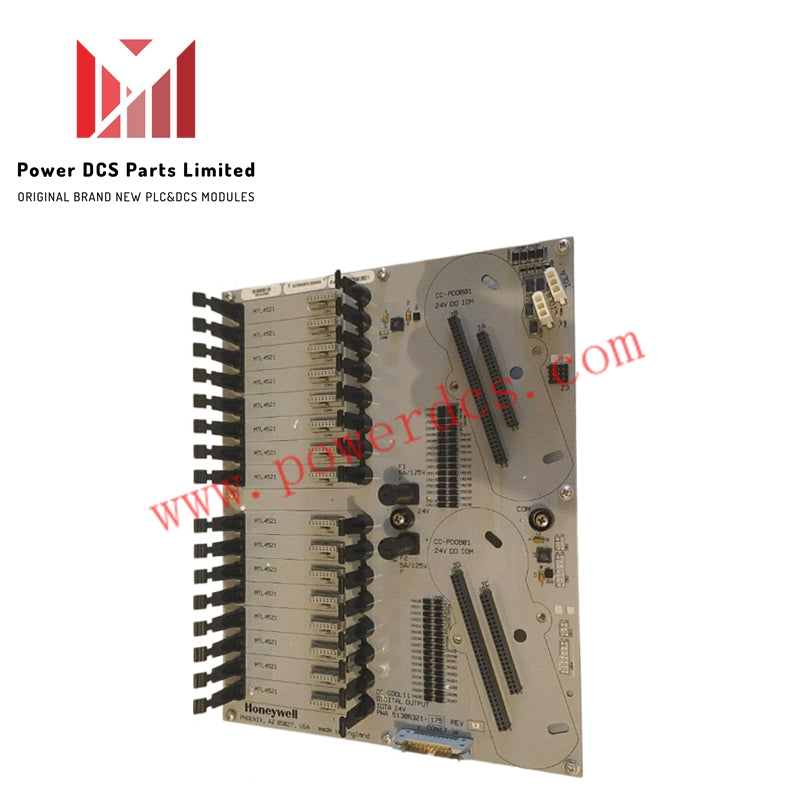

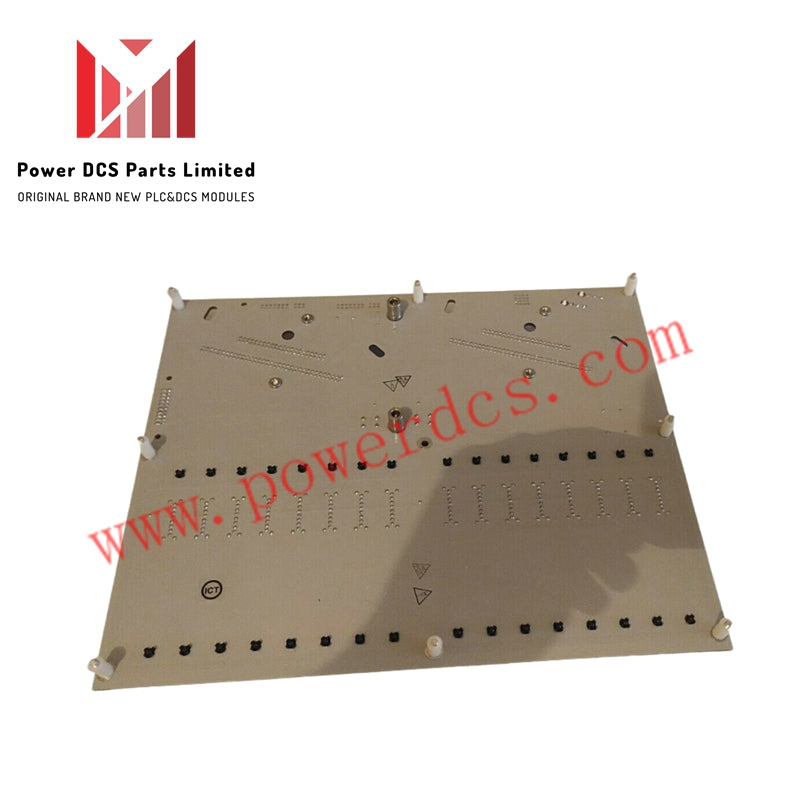

يعمل Honeywell CC-GDOL11 51306321-175، والمدرج أيضًا تحت اسم CC-GDOL11 (PDOB01)، كوحدة إنهاء الإدخال/الإخراج الرقمي (IOTA)، كمكون مخصص من الأجهزة للتبديل المنفصل عالي الموثوقية ضمن أنظمة Honeywell Experion PKS C300.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | CC-GDOL11 |
| العلامة التجارية | Honeywell |
| بلد المنشأ | الولايات المتحدة |
| الوزن | 0.6 كجم |
| الأبعاد | 127 مم × 35 مم × 147 مم |
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية |
| استهلاك الطاقة | تشغيل حمل الحلقة بجهد اسمي 24 فولت تيار مستمر |
| رقم القطعة | 51306321-175 (PDOB01) |
| قنوات الإخراج | 11 قناة معزولة |
| نوع الإشارة | منفصلة تشغيل/إيقاف (منطق ترانزستور/مرحل بجهد 24 فولت تيار مستمر) |
| سرعة المسح | 100 مللي ثانية نموذجيًا (يعتمد على تكوين وحدة التحكم) |
| العزل | عزل جلفاني بين القنوات وبين القنوات والنظام |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% (غير مكثفة) |
| التركيب | التركيب في حامل/رف سلسلة C300 |
العزل بين القنوات والتكامل مع بروتوكول حلقة HART 4-20 مللي أمبير
تستخدم وحدة IOTA Honeywell CC-GDOL11 شبكات عزل جلفاني داخلية مخصصة تمتد عبر قنوات الإخراج المنفصلة الـ 11 الخاصة بها لعزل التغيرات العابرة في أسلاك الحقل عن اللوحة الخلفية. يمنع هيكل العزل بين القنوات تداخل حلقات التأريض والأعطال الكهربائية الموضعية في الصمامات اللولبية المفردة أو المرحلات من الانتشار إلى حلقات التحكم المجاورة. عند دمجها في بنى العمليات الهجينة التي تتميز بشبكات بروتوكول حلقة HART 4-20 مللي أمبير، يمنع تنفيذ لوحة الدوائر المعزولة اقتران الضوضاء المشتركة بين حلقات تشغيل التحكم المنفصلة وخطوط القياس عن بعد التناظرية الحساسة.
الأسئلة الشائعة
س: هل وحدة CC-GDOL11 51306321-175 مصنفة لتشغيل أحمال الحقل بجهد 120 فولت تيار متردد مباشرة؟
ج: لا، هذه الوحدة مصنفة كهربائيًا لأحمال بجهد اسمي 24 فولت تيار مستمر. يجب تركيب مرحلات وسيطة بين نقاط طرفي الوحدة وأجهزة الحقل عند التحكم في دوائر 120/240 فولت تيار متردد.
س: ما الحماية البيئية التي يشير إليها اللاحقة -175 لرقم القطعة؟
ج: تشير اللاحقة -175 إلى طلاء مصنعي متوافق مطبق على وحدة الأسلاك المطبوعة (PWA)، مما يوفر حماية للأجهزة ضد الرطوبة والبيئات الجوية المسببة للتآكل وفقًا لمعيار ISA S71.04 G3.
س: كيف تنفذ الوحدة عزل دوائر الحقل أثناء حالات أعطال اللوحة الخلفية؟
ج: تفصل حواجز العزل الجلفاني الداخلية باستمرار أسلاك الحقل عن منطق اللوحة الخلفية للنظام، مما يحافظ على الفصل المادي والكهربائي حتى أثناء فشل اتصالات وحدة التحكم في المنبع أو انقطاع التيار الكهربائي.
إرشادات التركيب الميداني
- حاذِ الوحدة CC-GDOL11 مع فتحة قاعدة حامل C300 واضغط بقوة حتى تقفل مشابك التثبيت الجانبية موصل اللوحة الخلفية في مكانه.
- قم بتوصيل أسلاك إخراج الحقل بجهد 24 فولت تيار مستمر إلى كتل الأطراف اللولبية المخصصة، مع ضمان الالتزام الصارم بالقطبية لكل قناة من القنوات الـ 11 المعزولة.
- قم بإنهاء دروع الكابلات عند سكة تأريض الحاوية باستخدام اتصال أحادي النقطة لكبح الضوضاء عالية التردد ومنع تكوين حلقات التأريض.
- افصل أسلاك إشارات الحقل عن كابلات توزيع الطاقة المترددة عالية الجهد داخل ممرات الأسلاك في الخزانة من خلال الحفاظ على مسافة فصل لا تقل عن 200 مم.
- تحقق من أن أحمال الحقل الحثية (مثل الصمامات اللولبية أو ملفات الملامسات) مجهزة بثنائيات كبح الارتداد عبر أطراف التوصيل للحد من ارتفاعات الجهد الحثية أثناء عمليات التبديل.
