لوحة قاعدة فيلْدباص Honeywell Experion PKS Series-C | CC-TFE021
Specifications
Manufacturer: Honeywell
Product No.: CC-TFE021
Condition： 10 العناصر الموجودة في المخزون
Product Type: لوحات الإدخال/الإخراج الأساسية
Product Origin: USA
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف

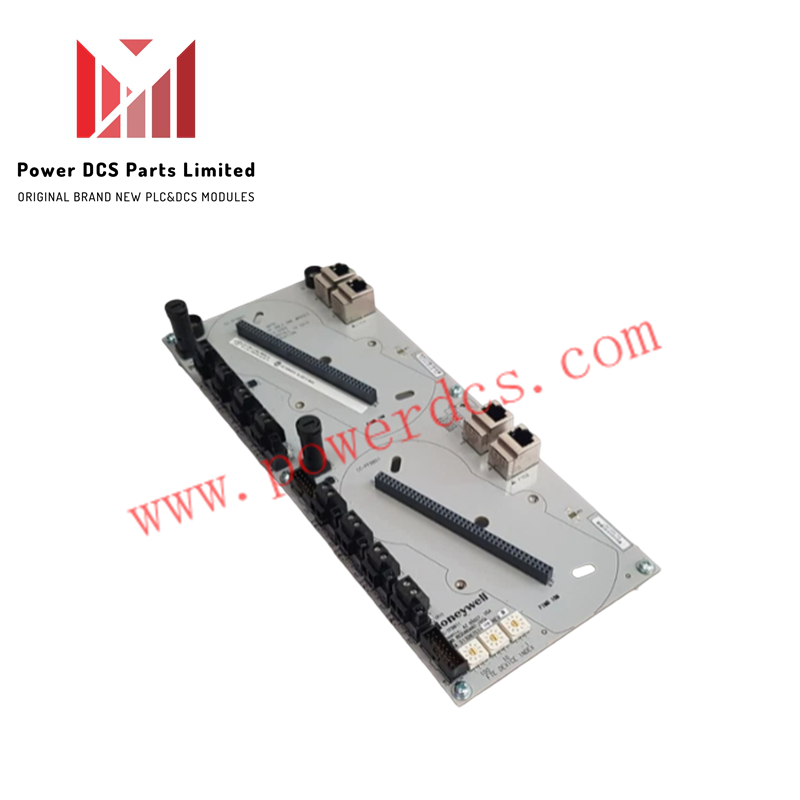

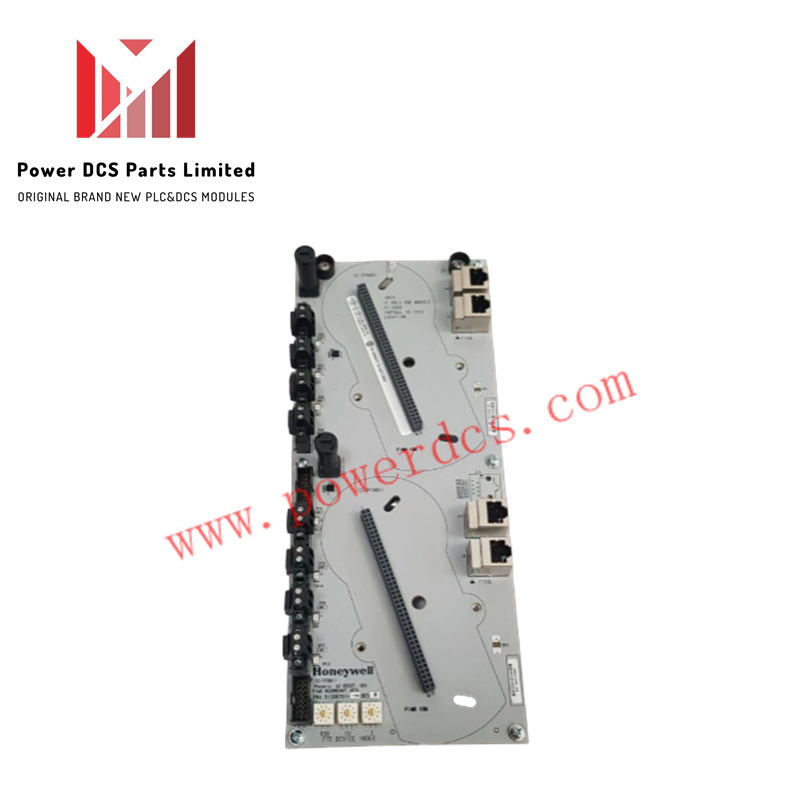

يعمل Honeywell CC-TFE021، والمدرج أيضًا تحت اسم CC-TFE021 لوحة أساس وحدة واجهة FOUNDATION Fieldbus (FIM)، كمكوّن مخصص لتوزيع الطاقة عبر اللوحة الخلفية وتوجيه الشبكة ضمن منصات Honeywell Experion PKS Series-C.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | CC-TFE021 |
| العلامة التجارية | Honeywell |
| بلد المنشأ | الولايات المتحدة |
| الوزن | 0.8 كجم |
| الأبعاد | 304.8 مم × 127.0 مم × 50.8 مم |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | تنفيذ مدخل ناقل طاقة احتياطي بجهد 24 فولت تيار مستمر |
| رقم القطعة | 51306713-175 |
| فتحات الوحدات | فتحتان لوحدات FIM4 / FIM8 |
| طوبولوجيا الشبكة | دعم واجهة FOUNDATION Fieldbus H1 |
| الطلاء الواقي | حماية من البيئات القاسية بمستوى G3 |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% (غير مكثفة) |
| التركيب | تركيب على اللوحة أو تركيب قياسي في الخزانة |
توصيل FOUNDATION Fieldbus / Profibus PA وتوجيه الطاقة
يوفر Honeywell CC-TFE021 توصيلات لوحة خلفية مصممة لاتصالات FOUNDATION Fieldbus H1 وProfibus PA عبر شبكات وحدات التحكم في منصات Experion PKS Series-C. توجه لوحة الأساس مسارات الطاقة الاحتياطية بجهد 24 فولت تيار مستمر مباشرةً إلى وحدات واجهة Fieldbus المثبتة، مع فرض عزل كهربائي بين نواقل التحكم في النظام عالية السرعة واتصالات قطاعات الحقل. تعمل مسارات الإشارة المدمجة على قمع الاقتران العابر، مما يحافظ على توقيت الرسائل ونقل الحزم الحتمي عبر قطاعات ناقل الحقل.
الأسئلة الشائعة
س: كم عدد وحدات واجهة Fieldbus التي يمكن تركيبها على لوحة أساس CC-TFE021؟
ج: تتميز لوحة أساس CC-TFE021 بفتحتين للوحدات، مما يسمح بتثبيت وحدتي FIM من Series-C في وقت واحد، سواء في وضع التشغيل المستقل أو الاحتياطي.
س: هل يؤدي استبدال وحدة FIM على CC-TFE021 إلى تعطيل الاتصالات في الفتحات المجاورة؟
ج: لا، تدعم لوحة الأساس الاستبدال الساخن عبر الإنترنت لوحدات FIM الفردية، مما يسمح بإدخالها أو إزالتها دون قطع طاقة النظام أو مقاطعة حلقات التحكم النشطة في الفتحة الثانوية.
س: هل يتم توصيل أسلاك الطاقة الخارجية مباشرةً بلوحة الأساس؟
ج: نعم، يتم توصيل وحدات إمداد طاقة النظام الاحتياطية بجهد 24 فولت تيار مستمر ونقاط اتصال مؤشرات الأعطال مباشرةً إلى كتل التوصيل المدمجة في مجموعة لوحة الأساس.
إرشادات التركيب الميداني
- ثبّت لوحة الأساس على اللوحة الخلفية للخزانة باستخدام مسامير التركيب المحددة، مع ضمان تلامس معدني صلب عند نقاط التأريض لإنشاء استمرارية تأريض الهيكل.
- وجّه إمدادات الطاقة الأساسية والاحتياطية بجهد 24 فولت تيار مستمر إلى كتل توصيل الطاقة المخصصة، مع التحقق من مستويات الجهد الصحيحة وقطبية الأسلاك قبل توصيل التيار.
- وصّل كابلات نظام Ethernet وخطوط قطاع ناقل الحقل H1 إلى منافذ لوحة الأساس المقابلة لها، مع تثبيت توصيلات تأريض الدرع في ناقل التأريض أحادي النقطة للخزانة.
- حاذِ مسامير التوجيه الخاصة بوحدة FIM مع الفتحة المستهدفة على لوحة أساس CC-TFE021 واضغط بقوة حتى يستقر ذراع القفل بالكامل في موضعه.
- حافظ على مسافة خلوص رأسية لا تقل عن 100 مم فوق مجموعة لوحة الأساس وأسفلها داخل حاوية اللوحة لضمان تدفق الهواء المناسب للتبريد بالحمل.
