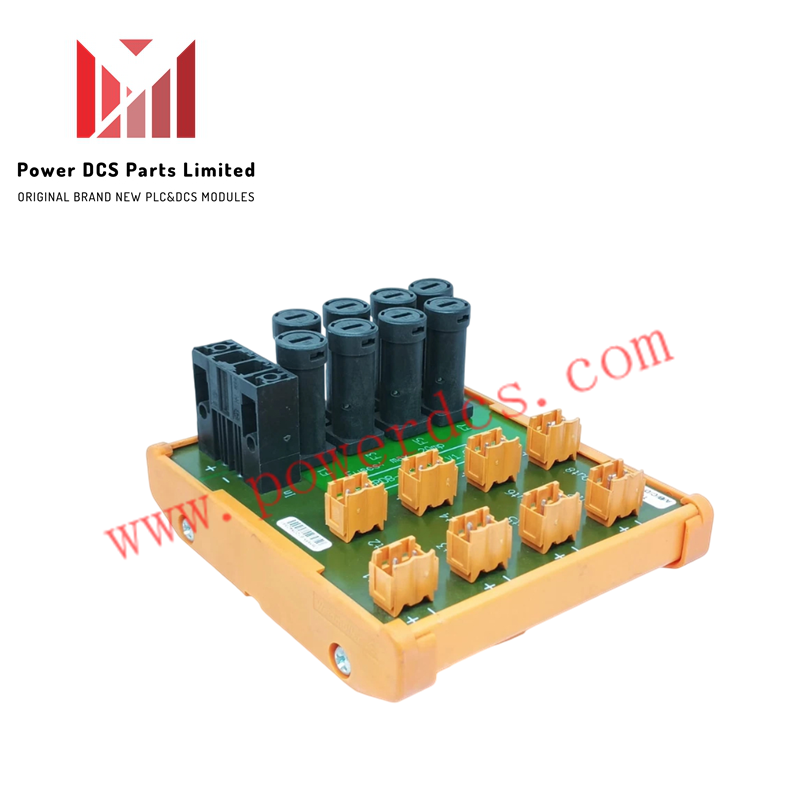

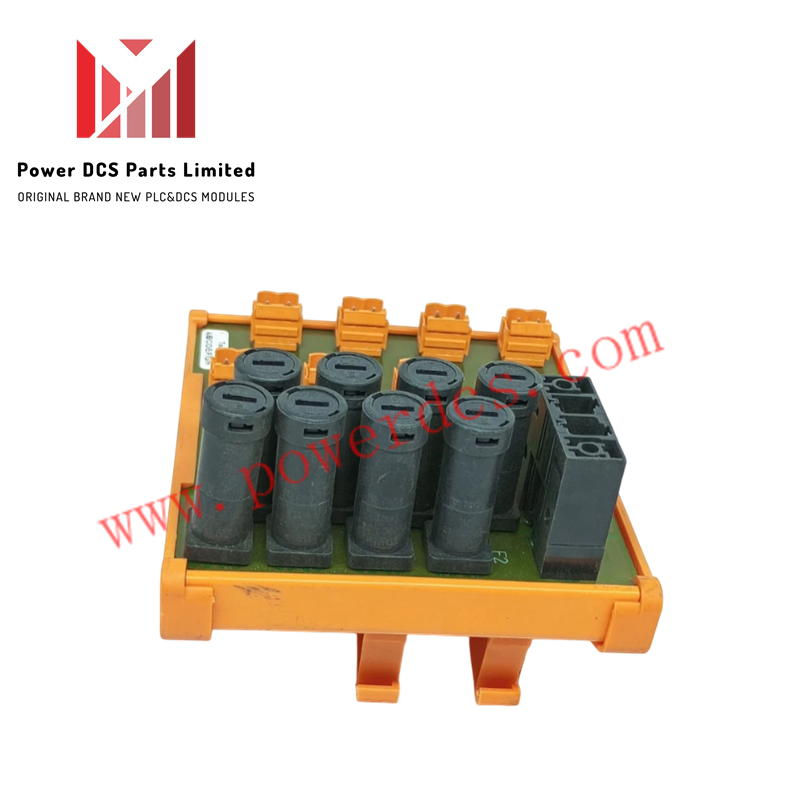

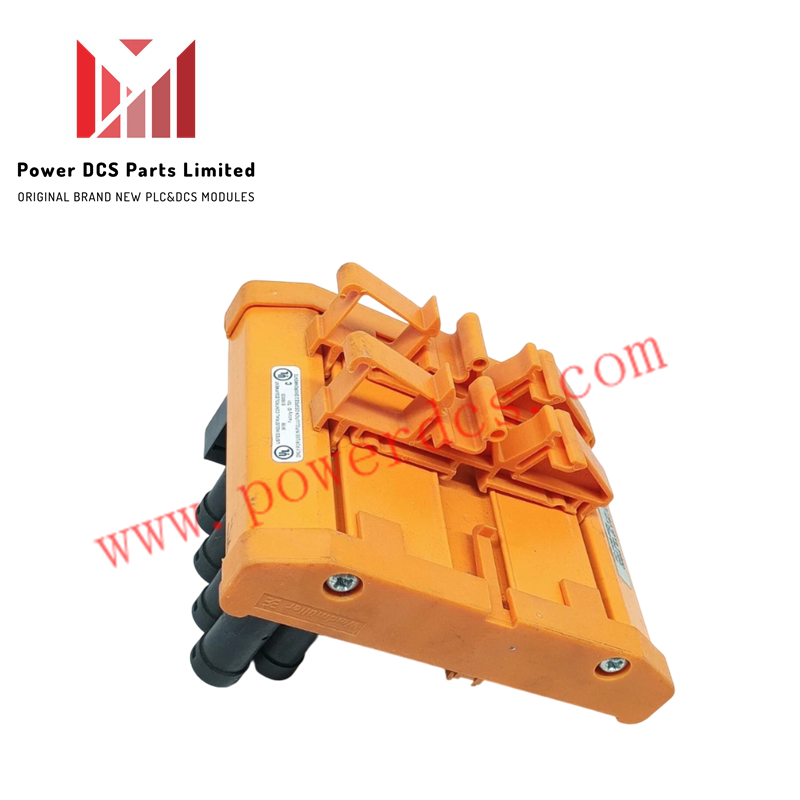

لوحة توزيع الطاقة Honeywell FC-PDB-0824 CC V1.0
Specifications
Manufacturer: Honeywell
Product No.: FC-PDB-0824 CC V1.0
Condition： 10 العناصر الموجودة في المخزون
Product Type: لوحات توزيع الطاقة
Product Origin: USA
Payment:T/T, Western Union
Weight: 990g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف
تعمل لوحة توزيع الطاقة Honeywell FC-PDB-0824 CC V1.0، والمصنفة أيضًا باسم FC-PDB-0824، كمكوّن مخصص لتوجيه الطاقة وعزل دوائر الحقل داخل خزائن Honeywell Safety Manager. تقسم الوحدة مصدر إمداد رئيسي مركزي إلى 8 قنوات خرج منفصلة بجهد 24 فولت تيار مستمر، بقدرة 2 أمبير لكل قناة، لتزويد وحدات الإدخال/الإخراج والدوائر الطرفية للأجهزة الميدانية بالطاقة. تستمد الوحدة، التي يبلغ وزن هيكلها 0.99 كجم، جهد التشغيل من مصدر اسمي بجهد 24 فولت تيار مستمر، وتوفر حماية محلية من التيار الزائد وتفرع جهد ناقل النظام عبر تخطيط رف النظام.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | FC-PDB-0824 CC V1.0 |
| العلامة التجارية | Honeywell |
| بلد المنشأ | الولايات المتحدة |
| الوزن | 0.99 كجم (2.2 رطل) |
| الأبعاد | 25.9 سم × 19.1 سم × 5.6 سم (10.2 بوصة × 7.5 بوصة × 2.2 بوصة) |
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية |
| استهلاك الطاقة | لوحة توزيع سلبية؛ ناقل إدخال بجهد 24 فولت تيار مستمر |
| نوع الوحدة | لوحة توزيع الطاقة |
| جهد الخرج | 24 فولت تيار مستمر |
| تيار الخرج | 2 أمبير كحد أقصى لكل قناة |
| عدد القنوات | 8 قنوات |
| عامل الشكل | هيكل تثبيت داخل الخزانة |
العزل بين القنوات وتنفيذ طاقة الدوائر
توفر لوحة FC-PDB-0824 CC V1.0 شبكات عزل مخصصة بين القنوات الثماني لمخارج الطاقة لمنع حدوث أعطال قصيرة في الدوائر الميدانية المحلية من أن تتسبب في أعطال متسلسلة في اللوحة الخلفية الرئيسية للنظام. صُممت اللوحة لتشغيل أجهزة الإرسال النشطة التي تستخدم بروتوكول HART بجهد 4-20 مللي أمبير والوحدات الطرفية ذات الخرج المنفصل، وتعمل على تثبيت توزيع التيار مع كبح الارتفاعات المفاجئة في الجهد والضوضاء عالية التردد الناتجة عن مسارات الأسلاك الميدانية الطويلة. تضمن قضبان الناقل المدمجة جهدًا موحدًا عبر جميع أطراف الفروع تحت تيارات أحمال متغيرة.
الأسئلة الشائعة
س: ما هو الحد الأقصى لتيار كل قناة خرج في لوحة FC-PDB-0824 CC V1.0؟
ج: يُصنف كل قناة خرج على حدة لتشغيل تيار حمل مستمر بحد أقصى قدره 2 أمبير عند 24 فولت تيار مستمر.
س: كيف تحمي اللوحة مكونات النظام العلوية من أعطال الأسلاك الميدانية؟
ج: تعزل حواجز العزل بين القنوات والحماية المحلية من التيار الزائد أعطال الخطوط الفردية في أطراف واحدة، مما يمنع انخفاضات الجهد في فروع الطاقة المجاورة بجهد 24 فولت تيار مستمر.
س: هل التبريد الخارجي بالهواء القسري إلزامي لتشغيل اللوحة عند أقصى حمل تيار؟
ج: تعتمد اللوحة على التبريد بالحمل الحراري السلبي داخل خزائن التثبيت، بشرط أن تظل درجات حرارة الهواء المحيط برف التثبيت ضمن حدود التشغيل القياسية.
إرشادات التركيب الميداني
- قم بفصل التيار الكهربائي عن مصادر إمداد الطاقة الرئيسية بجهد 24 فولت تيار مستمر قبل تركيب الموصلات أو توصيلها بألواح التوصيل.
- ثبّت وحدة التوزيع في هيكل تثبيت الخزانة باستخدام مشابك التثبيت القياسية للألواح.
- قم بتوصيل دوائر الفروع باستخدام موصلات مصممة لحمل مستمر قدره 2 أمبير، مع ضمان القطبية الصحيحة للأطراف.
- قم بتأريض جميع أسلاك تصريف درع الكابلات الواردة مباشرةً في قضيب التأريض الرئيسي للخزانة لمنع اقتران الضوضاء.
- تحقق من أن إجمالي التيار المتصل عبر جميع القنوات الثماني لا يتجاوز سعات مصدر الإمداد الرئيسي قبل تشغيل اللوحة.
