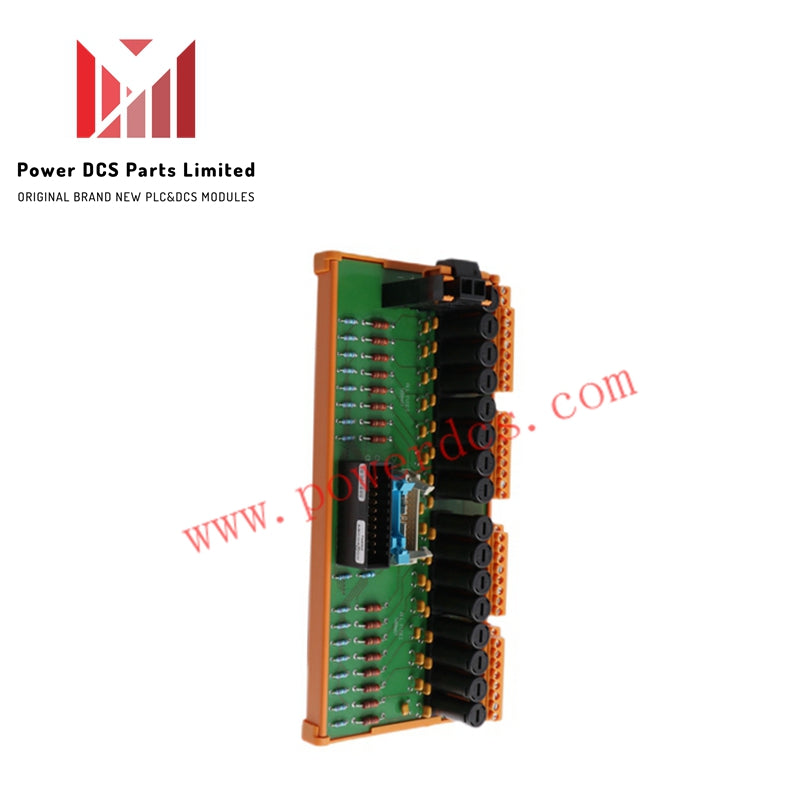

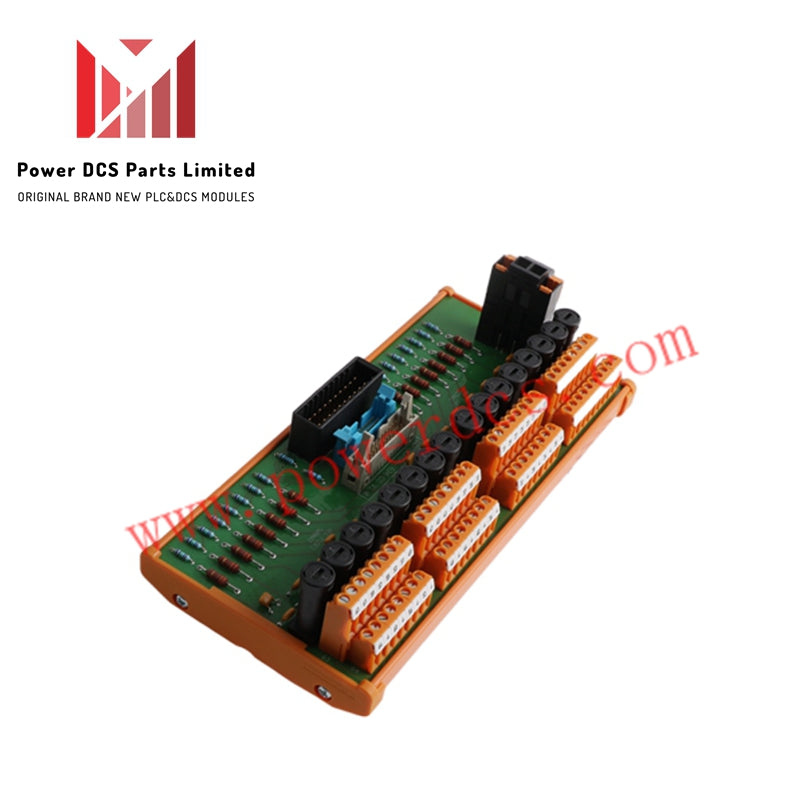

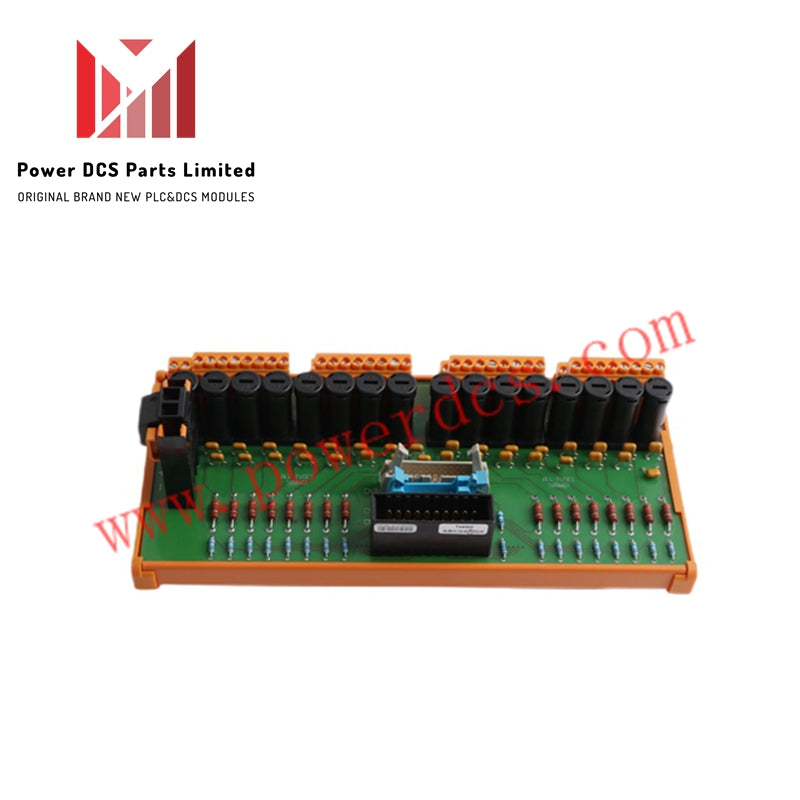

وحدة إدخال رقمية آمنة Honeywell FC-TSGAS-1624
Specifications
Manufacturer: Honeywell
Product No.: FC-TSGAS-1624
Condition： 10 العناصر الموجودة في المخزون
Product Type: وحدات الإدخال الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف
يعمل Honeywell FC-TSGAS-1624، والمصنف أيضًا باسم FC-TSGAS-1624 كوحدة إدخال رقمية آمنة، كمكون مخصص من الأجهزة لمعالجة الإشارات الرقمية وإشارات حلقات الحقل ذات الأهمية القصوى للسلامة ضمن أنظمة Honeywell Safety Manager.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | FC-TSGAS-1624 |
| العلامة التجارية | Honeywell |
| الأبعاد | 225 × 70 × 60 مم (8.86 × 2.76 × 2.36 بوصة) |
| درجة حرارة التشغيل | من 0 إلى 70 درجة مئوية (حدود خفض التصنيف لدرجة حرارة الوحدة المحيطة) |
| استهلاك الطاقة | 24 فولت تيار مستمر خارجي، 3 مللي أمبير (باستثناء أحمال الحقل) |
| عدد قنوات الإدخال | 16 (0 فولت مشترك) |
| نطاق تيار الإدخال | 0-25 مللي أمبير |
| مقاومة الإدخال | 500 أوم (+/- 5%) |
| المخرج إلى وحدة SAI-1620m | 0-4 فولت تيار مستمر، الدقة: 0.1% |
| تصنيف المصهر المدمج | 500 مللي أمبير (5 × 20 مم، 250 فولت تيار متردد / 300 فولت تيار مستمر، Schurter PN 0001.2501) |
| خفض تصنيف المصهر | خطي من 0.5 أمبير عند 25 درجة مئوية إلى 0.35 أمبير عند 70 درجة مئوية |
| إنهاء أسلاك الإشارة | عُروات لولبية، بحد أقصى 2.5 مم2 (AWG 14)، تقشير 7 مم، عزم دوران 0.5 نيوتن متر |
| إنهاء أسلاك الطاقة | عُروات لولبية (A، B)، بحد أقصى 16 مم2 (AWG 8)، تقشير 7 مم، عزم دوران 1.2 نيوتن متر |
تكييف إشارة حلقة السلامة وعزل القناة عن القناة
صُممت الوحدة لهيكلية الأجهزة المخصصة للسلامة، وتقوم بمعالجة مدخلات حلقات الحقل عبر قنواتها الـ 16 من خلال شبكة مقاومة إدخال تبلغ 500 أوم. تقوم واجهة الأجهزة بتكييف حلقات الإدخال التناظرية 0-25 مللي أمبير إلى مخرج ثانوي دقيق يبلغ 0-4 فولت تيار مستمر موجه إلى وحدة SAI-1620m بدقة تنفيذ تبلغ 0.1%. يعتمد الحماية الداخلية من التيار الزائد على مصاهر سيراميك مخصصة من Schurter بقدرة 500 مللي أمبير مع ملفات تعريف خطية صارمة لخفض التصنيف حتى 70 درجة مئوية، مما يحافظ على سلامة عالية وقابلة للتنبؤ بسلوكيات الفشل في حالات أعطال الحقل غير الطبيعية.
الأسئلة الشائعة
س: ما هي حدود عزم الدوران الصارمة المطلوبة أثناء صيانة الأسلاك؟
ج: تتطلب العُروات اللولبية للإشارة التي تقبل أسلاكًا بحد أقصى 2.5 مم2 (AWG 14) عزم دوران أقصى يبلغ 0.5 نيوتن متر (0.37 قدم-رطل). يجب شد عُروات الطاقة الرئيسية (A، B) التي تقبل ما يصل إلى 16 مم2 (AWG 8) بدقة إلى 1.2 نيوتن متر (0.88 قدم-رطل) لضمان اتصال كهربائي محكم ومنع البقع الساخنة الحرارية.
س: كيف تؤثر درجة حرارة التشغيل المحيطة على مصاهر الوحدة؟
ج: يعمل مصهر Schurter المدمج بقدرة 500 مللي أمبير وفقًا لمنحنى خفض تصنيف خطي محدد. بينما يوفر تصنيف تيار زائد كامل قدره 0.5 أمبير عند 25 درجة مئوية، تتدهور سعته المستمرة الآمنة خطيًا إلى 0.35 أمبير عند درجات حرارة محيطة مرتفعة للوحدة تصل إلى 70 درجة مئوية.
إرشادات التركيب الميداني
- تأكد من فصل مصادر الطاقة الرئيسية تمامًا قبل إدخال أو إزالة نهايات أسلاك الحقل أو استبدال المصهر الداخلي بقدرة 500 مللي أمبير.
- قم بتقشير جميع نهايات موصلات الإشارة والطاقة بدقة إلى 7 مم (0.28 بوصة) لمنع تعرض الموصلات المعدنية خارج غلاف كتلة العُروات.
- قم بتوصيل موصلات طاقة 24 فولت تيار مستمر باستخدام أحجام أسلاك تصل إلى 16 مم2 (AWG 8) وتثبيتها باستخدام مفك عزم معاير مضبوط على 1.2 نيوتن متر.
- قم بتوجيه خطوط إشارة الجهد المنخفض 0-25 مللي أمبير / 0-4 فولت تيار مستمر في أنابيب مخصصة ومؤرضة معزولة فعليًا عن كابلات طاقة التيار المتردد عالية الجهد لقمع التداخل الكهرومغناطيسي.
- قم بتأريض جميع دروع كابلات الحقل في نقطة واحدة على ناقل تأريض الهيكل للقضاء على تيارات حلقات التأريض عبر مسارات إشارة القنوات.
