هانيويل MC-GAIH13 51304718-175 إدخال تماثلي عالي المستوى
Specifications
Manufacturer: Honeywell
Product No.: MC-GAIH13 51304718-175
Condition： 10 العناصر الموجودة في المخزون
Product Type: وحدات الإدخال التماثلية
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف

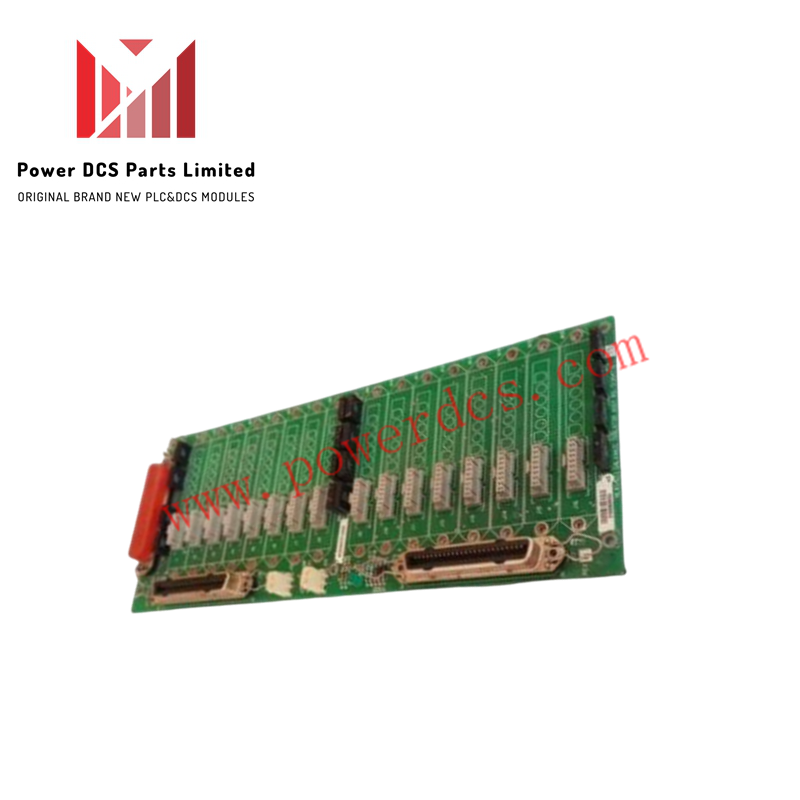

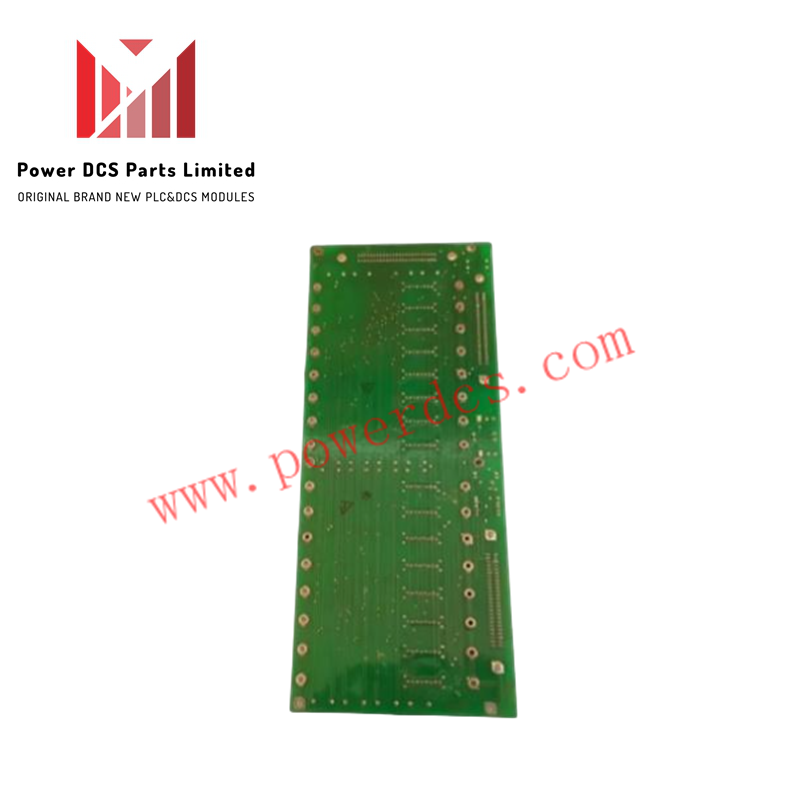

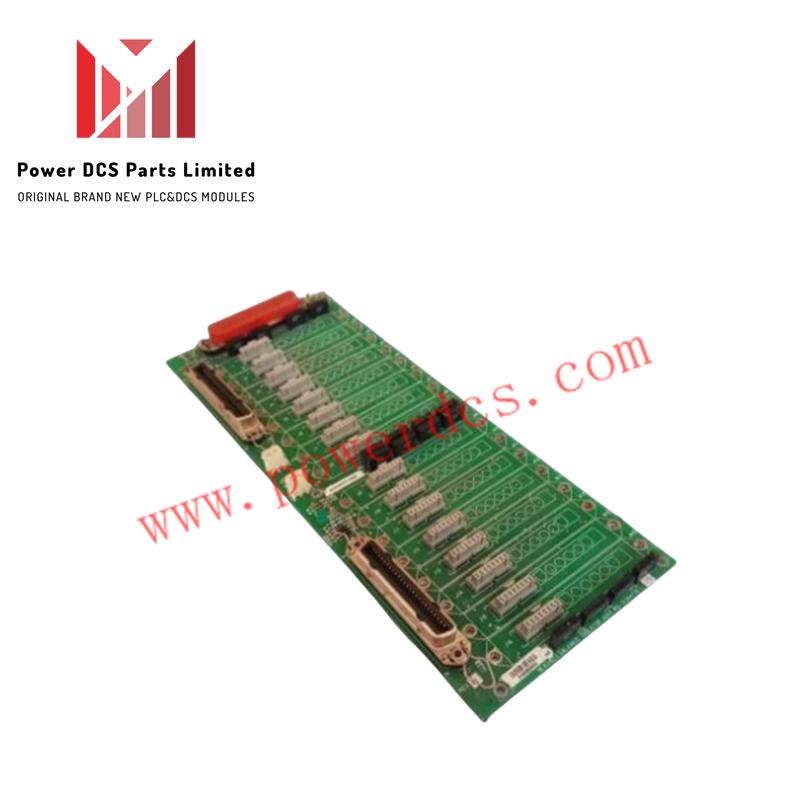

يعمل Honeywell MC-GAIH13 51304718-175، والمصنف أيضًا على أنه MC-GAIH13، كوحدة إنهاء ميدانية (FTA) لواجهة الإدخال التماثلي عالي المستوى / المرسل الذكي (HLAI/STI)، كمكون مخصص للعزل الجلفاني ومعالجة الإشارات للإدخالات التماثلية عالية المستوى ضمن منصات DCS من Honeywell. تدعم الوحدة ما يصل إلى 16 قناة، وتقوم بتكييف إشارات المرسل الميداني وفقًا لمتطلبات السلامة الجوهرية (GI/IS)، وتحويل متغيرات العملية التماثلية إلى إدخالات معزولة على مستوى النظام عبر أطراف ضغط.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | MC-GAIH13 (51304718-175) |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة |
| الوزن | 2.0 كجم |
| الأبعاد | الحجم B - 307 مم (12 بوصة) |
| درجة حرارة التشغيل | -40 إلى 70 درجة مئوية |
| استهلاك الطاقة | مزودة بالطاقة من اللوحة الخلفية للنظام |
| رقم القطعة | 51304718-175 |
| نوع الوحدة | إدخال تماثلي عالي المستوى / FTA لواجهة STI |
| القنوات | 16 قناة معزولة جلفانيًا |
| نوع العزل | عزل جلفاني / سلامة جوهرية (GI/IS) |
| نوع الأطراف | أطراف ضغط |
| التكرار | مدعوم |
بروتوكول حلقة HART 4-20 مللي أمبير والعزل من قناة إلى قناة
تتضمن وحدة Honeywell MC-GAIH13 51304718-175 حواجز عزل جلفاني فردية من قناة إلى قناة عبر جميع الإدخالات التماثلية الـ 16 للقضاء على فروق جهد الأرض بين المستشعرات الميدانية واللوحات الخلفية لوحدات التحكم. تتوافق الوحدة تمامًا مع الأجهزة الميدانية التي تستخدم بروتوكول حلقة HART 4-20 مللي أمبير، وتوجه اتصالات مفتاح التردد الرقمي (FSK) ثنائية الاتجاه دون إضعاف إشارة التيار التماثلي الأساسية. يمنع هذا العزل على مستوى الأجهزة التداخل ويحمي منطق النظام من العبورات الميدانية عالية الجهد.
الأسئلة الشائعة
س: هل تدعم الوحدة MC-GAIH13 51304718-175 تكوينات المعالج المتكرر؟
ج: نعم، تتميز الوحدة بمنفذي واجهة كابل مصممين للاتصال بخزائن بطاقات الإدخال/الإخراج المتكررة لـ High-Performance Process Manager (HPM) أو Experion دون فقدان عزل القنوات.
س: كيف يعمل العزل الجلفاني على قنوات الإدخال الـ 16؟
ج: تفصل المحولات والعوازل البصرية المدمجة ماديًا حلقة الأسلاك الميدانية عن منطق اللوحة الخلفية الداخلية، مما يمنع تيارات خطأ الأرض العالية من إتلاف إلكترونيات وحدة التحكم.
س: هل يمكن للمرسلات الذكية التي تستخدم بروتوكول HART الاتصال من خلال وحدة FTA هذه؟
ج: نعم، تم تصميم مسارات تكييف الإشارة الداخلية للسماح بمرور إشارات تيار 4-20 مللي أمبير المستمر إلى جانب تدفقات بيانات HART الرقمية عالية التردد دون تشويه الإشارة.
إرشادات التركيب الميداني
- قم بإيقاف تشغيل طاقة اللوحة الخلفية ومصادر حلقة الميدان قبل تركيب لوحة MC-GAIH13 أو صيانتها في خزانة الحاوية.
- ثبّت اللوحة ذات الحجم B البالغ مقاسها 307 مم في قناة التثبيت المخصصة، مع التحقق من إحكام تثبيت موصلات تأريض الهيكل.
- قم بتوصيل كابلات الواجهة متعددة الموصلات بين رؤوس موصلات FTA وخزانة وحدات الإدخال/الإخراج المتكررة.
- قم بتقشير أسلاك الموصلات الميدانية إلى الطول الموصى به وأدخلها في أطراف الضغط، مع إحكام البراغي وفقًا لمواصفات عزم الدوران الصناعية القياسية.
- تأكد من تأريض دروع كابلات الإشارة الإجمالية عند شريط تأريض هيكلي واحد للحفاظ على المناعة المناسبة عن الضوضاء وسلامة العزل الجلفاني.
