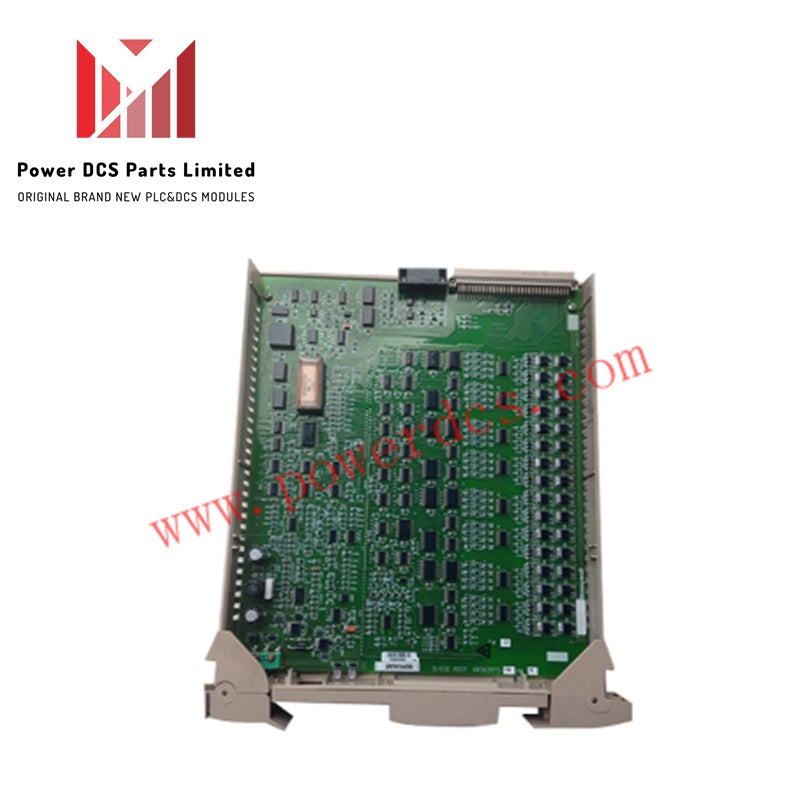

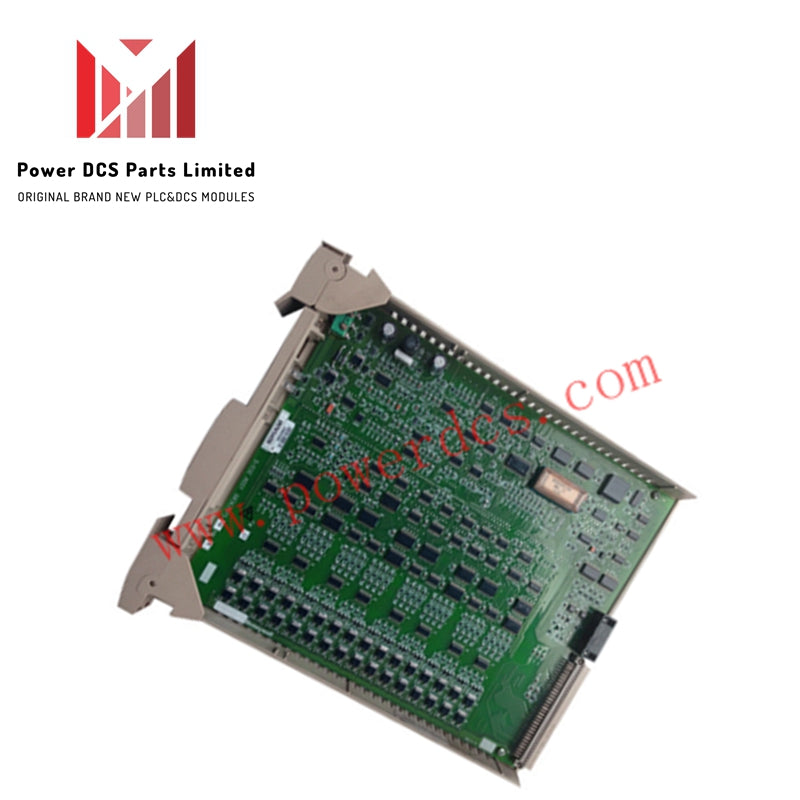

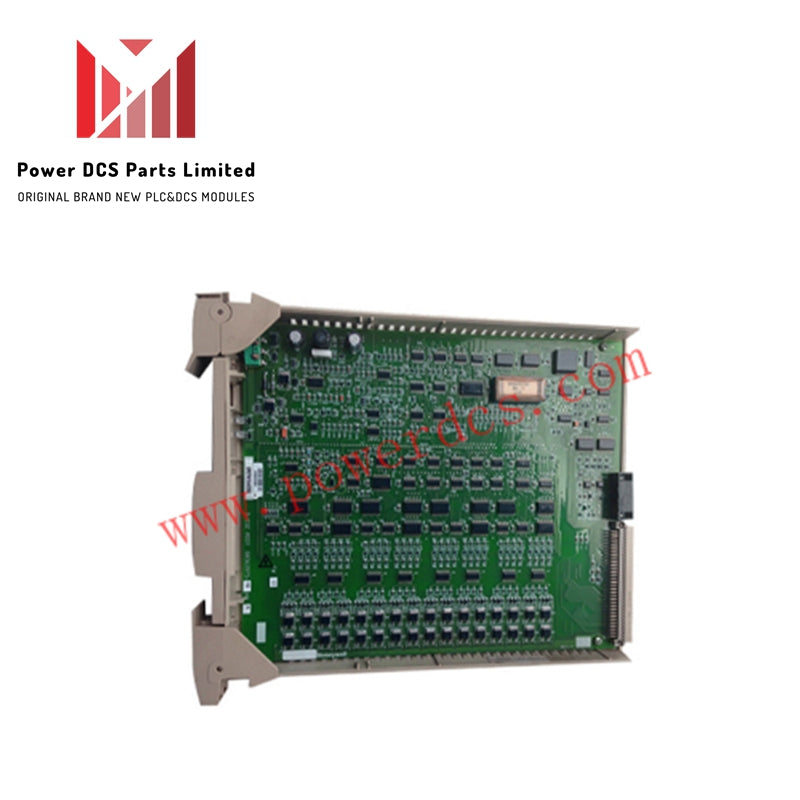

وحدة HART للإدخال التماثلي عالي المستوى Honeywell MC-PHAI01 51403479-150

يعمل Honeywell 51403479-150، والمدرج أيضًا تحت الرمز MC-PHAI01 كوحدة إدخال تماثلية عالية المستوى HART، كمكوّن مادي مخصص لاكتساب الإشارات التماثلية متعددة القنوات ضمن شبكات التحكم C300. وقد تم تكوينه للربط عبر إيثرنت المتسامح مع الأخطاء (FTE) من خلال جدران حماية مخصصة للتحكم، وتقوم البطاقة بتحويل متغيرات العملية إلى بيانات رقمية لتنفيذها عبر منصات التحكم من الفئة C. تعالج الوحدة حلقات الإدخال عالية المستوى بفترة تنفيذ أساسية تبلغ 50 مللي ثانية، وتدعم التكرار الكامل للأجهزة.

مواصفات الأجهزة

التحكم في العمليات وعزل إشارات القنوات

تتضمن وحدة MC-PHAI01 عزلاً بين القنوات ودعم بروتوكول حلقة HART 4-20 مللي أمبير للحفاظ على دقة الإشارة عبر طوبولوجيات التحكم الموزعة في العمليات. ومن خلال الربط عبر روابط إدخال/إخراج حتمية تعمل بسرعة تصل إلى 750 كيلو باود، تفصل البطاقة حلقات أجهزة الميدان عن نواة معالج C300 لمنع حلقات التأريض والضوضاء المشتركة من تشويه بيانات التحويل التماثلي.

تدير الوحدة معدلات تحديث ديناميكية قابلة للتكوين من 50 إلى 2000 مللي ثانية لتنفيذ وحدة التحكم (CM) ووحدة التحكم التسلسلي (SCM). وتعزل مرشحات الإشارات الرقمية الداخلية حزم اتصالات HART FSK عالية التردد عن إشارات التيار الأساسية 4-20 مللي أمبير، مما يتيح نقل تشخيصات أجهزة الميدان بسلاسة إلى جانب قياسات العملية الأساسية.

الأسئلة الشائعة

س: ما البنية التحتية للشبكة المطلوبة لواجهة وحدة MC-PHAI01؟

ج: تعمل الوحدة حصريًا عبر شبكات إيثرنت المتسامح مع الأخطاء (FTE)، وتتطلب توصيل كل وحدة تحكم C300 مرتبطة بها من خلال جدار حماية تحكم مخصص.

س: كيف تعمل مزامنة الوقت في وحدة MC-PHAI01؟

ج: تتم مزامنة موارد الوقت عبر بروتوكول وقت الشبكة البسيط (SNTP) بدورة تحديث يتم تنفيذها كل دقيقة.

س: ما سرعات رابط الإدخال/الإخراج المدعومة لتكوينات السلسلة القديمة والسلسلة C؟

ج: تدعم البطاقة سرعة رابط إدخال/إخراج تبلغ 375 كيلو باود عند توصيلها بروابط PM I/O، و750 كيلو باود عند التشغيل على روابط C Series I/O.

إرشادات التركيب الميداني

• تركيب IOTA والمحاذاة الميكانيكية: ثبّت المجموعة على لوحة القاعدة القياسية لوحدة تجميع إنهاء الإدخال/الإخراج (IOTA) مقاس 6 بوصات. تأكد من المحاذاة الميكانيكية الصحيحة لموصلات اللوحة الخلفية قبل تركيب الوحدة بالكامل.
• ممارسات تأريض الدروع: أنهِ جميع دروع كابلات إشارات الإدخال التماثلي الفردية عند شريط تأريض الهيكل المخصص للحفاظ على عزل حلقة HART 4-20 مللي أمبير ومنع ضوضاء التأريض الناجمة عن الميدان.
• توجيه كابلات FTE: حافظ على فصل مناسب بين خطوط اتصالات شبكة FTE وأسلاك طاقة التيار المتردد عالية الجهد داخل خزانة التحكم لمنع فقدان الحزم عبر واجهة جدار حماية التحكم.
