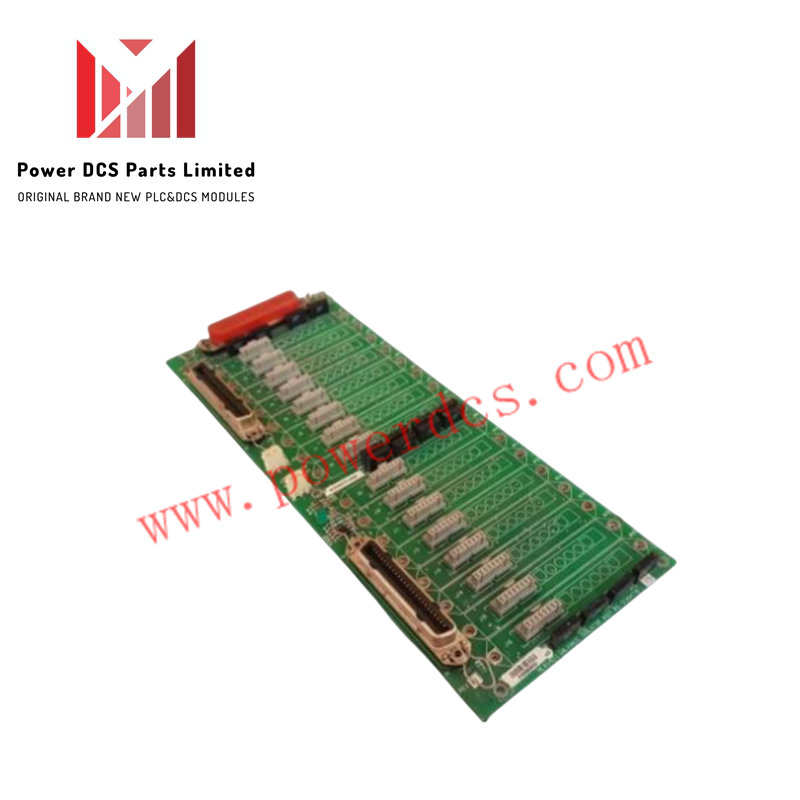

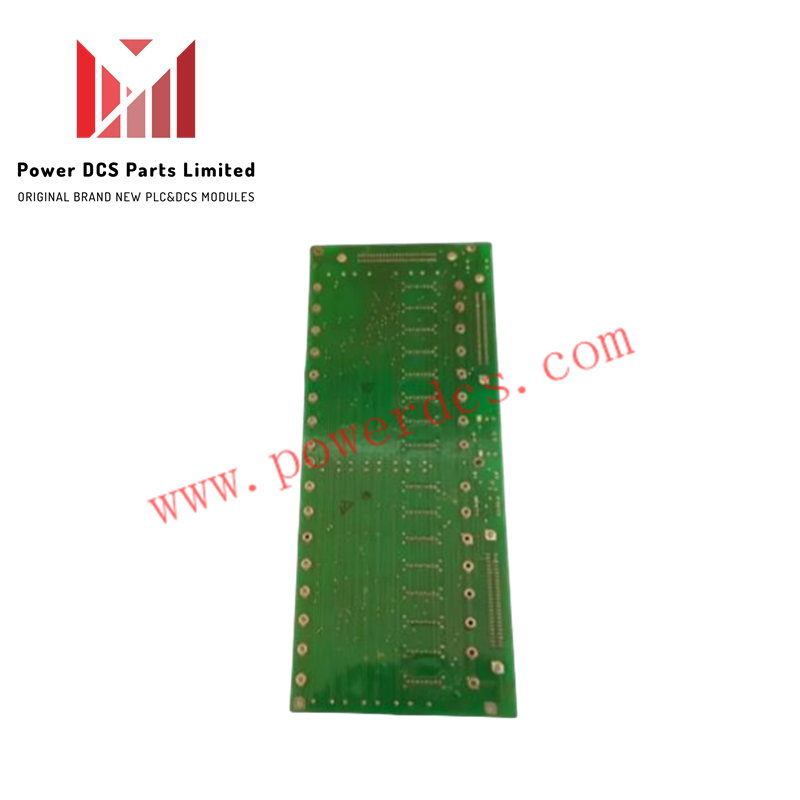

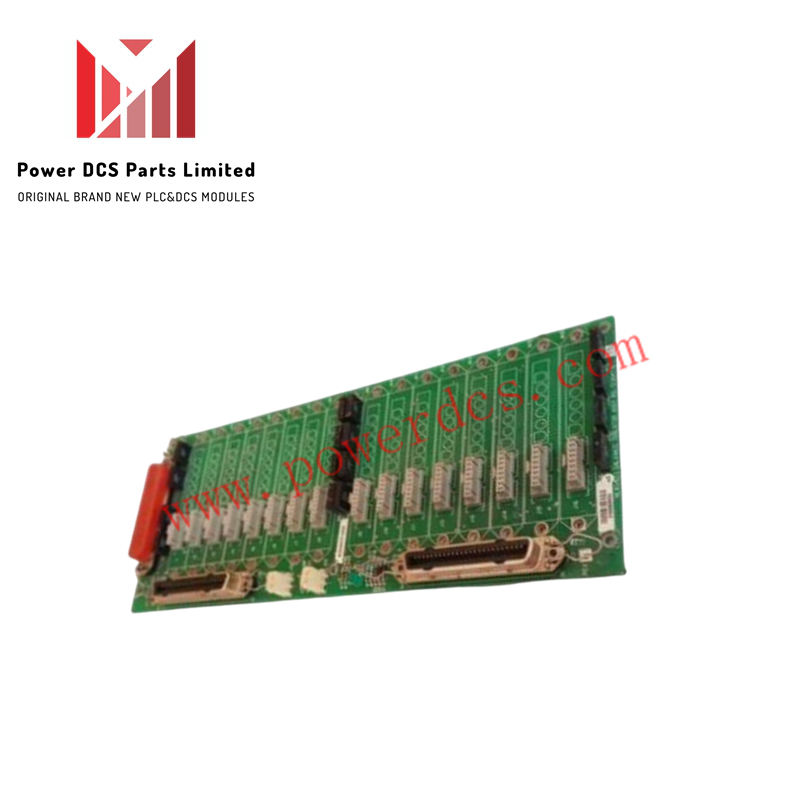

وحدة مرحّل Honeywell MU-GAIH83 بـ 8 قنوات

تم تكوين Honeywell MU-GAIH83 (MU-GAIH83 وحدة مرحّل 8 قنوات) لتبديل الإشارات المنفصلة وتنفيذ مخرجات المرحّل في بنيات السلسلة 8، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا عبر 8 قنوات مستقلة. تجمع الوحدة إشارات الأوامر الرقمية من لوحة النظام الخلفية لتشغيل نقاط تلامس المرحّل الكهروميكانيكي، مما يشغّل أحمال الحقل الخارجية ودوائر التعشيق تحت إمداد ملف اسمي بجهد 24 فولت تيار مستمر.

مواصفات الأجهزة

العزل بين القنوات وحماية الإشارة

تتضمن MU-GAIH83 عزلًا بين القنوات عبر جميع مسارات الإخراج الثمانية لمنع ارتفاعات الجهد وحلقات التأريض من العبور بين دوائر الحقل ومنطق وحدة التحكم الداخلية. تحمي حواجز العزل الجلفاني الإلكترونيات الداخلية للوحة الخلفية من الارتدادات الحثية الناتجة أثناء تبديل الأحمال الحثية. يضمن هيكل العزل هذا سلامة الإشارة عبر قنوات الأسلاك المتجاورة عند التشغيل جنبًا إلى جنب مع خطوط بروتوكول حلقة HART الحساسة 4-20 مللي أمبير داخل صناديق التجميع المشتركة.

الأسئلة الشائعة

س: هل تدعم وحدة MU-GAIH83 الاستبدال أثناء تشغيل رف النظام؟

ج: نعم، تتميز الوحدة بتصميم أجهزة قابل للتبديل الساخن، مما يسمح بالاستبدال أثناء التشغيل دون قطع الطاقة عن اللوحة الخلفية الرئيسية أو مقاطعة الاتصال في فتحات الإدخال/الإخراج المجاورة.

س: كيف يحمي العزل بين القنوات إلكترونيات لوحة التحكم الخلفية أثناء تشغيل المرحّل؟

ج: تفصل حواجز العزل الجلفاني فيزيائيًا نقاط تبديل جانب الحقل عن منطق اللوحة الخلفية، مما يمنع ارتفاعات الجهد العابرة وتيارات الاندفاع الحثي من دخول دوائر المعالج المركزي.

إرشادات التركيب الميداني

1. قم بمحاذاة حواف بطاقة الوحدة مع أدلة فتحات الرف المخصصة في هيكل السلسلة 8 قبل تثبيت موصلات اللوحة الخلفية بإحكام.
2. تحقق من أن جهد إمداد تشغيل الملف الوارد يطابق التصنيف الاسمي 24 فولت تيار مستمر قبل إمداد قطاع الرف بالطاقة.
3. قم بتوجيه كابلات إخراج المرحّل الميدانية بعيدًا عن خطوط الإشارات التناظرية منخفضة المستوى للقضاء على اقتران الضوضاء الكهرومغناطيسية داخل ممرات الأسلاك في الخزانة.
4. قم بتثبيت أسلاك الحقل في توصيلات الطرفيات، مع ضمان ربط دروع الكابلات مباشرةً بقضيب تأريض الخزانة الرئيسي عند نقطة واحدة.
