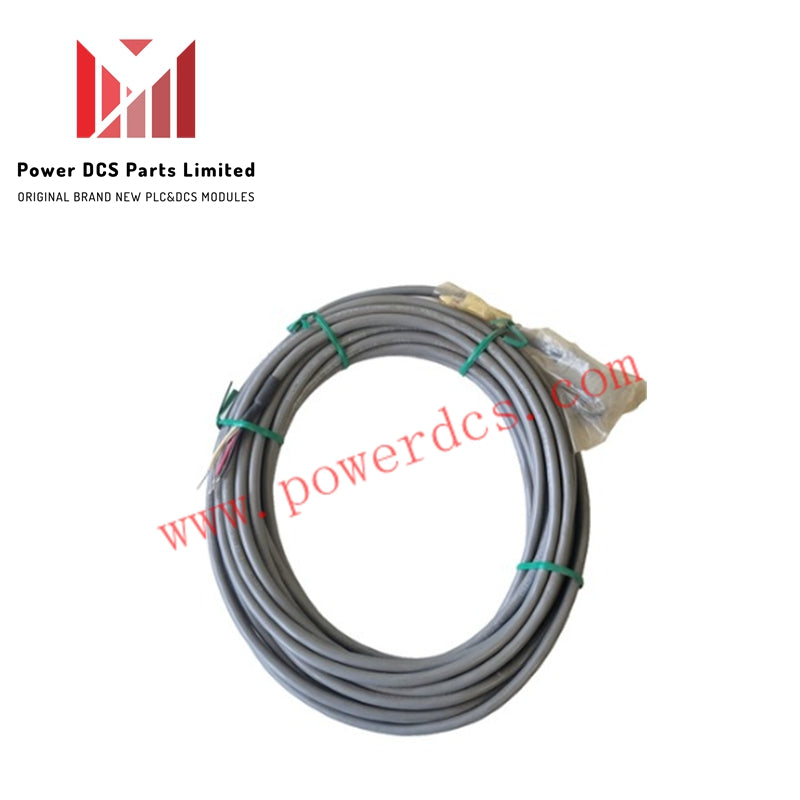

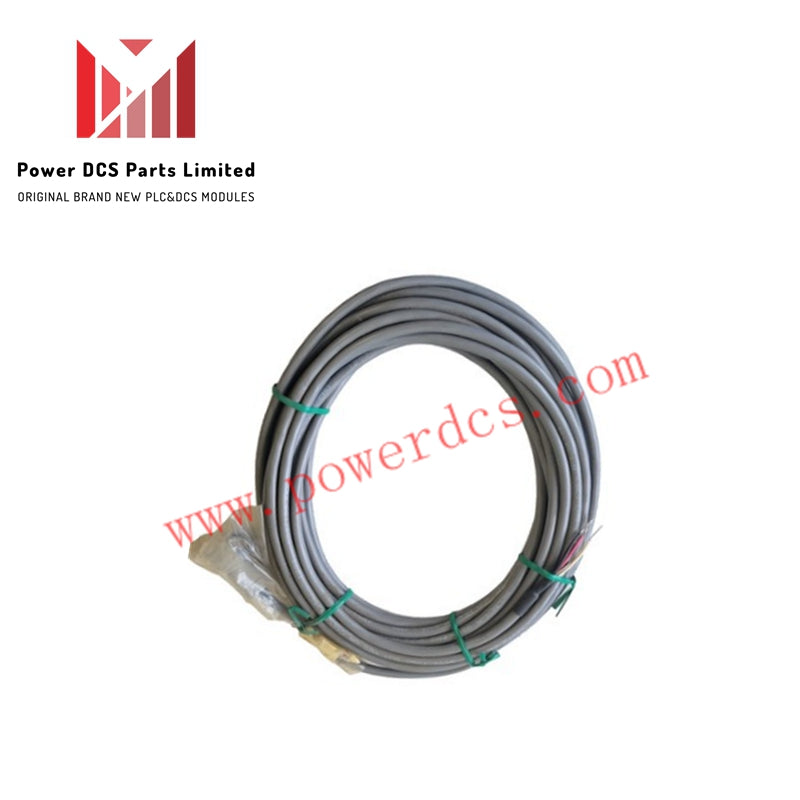

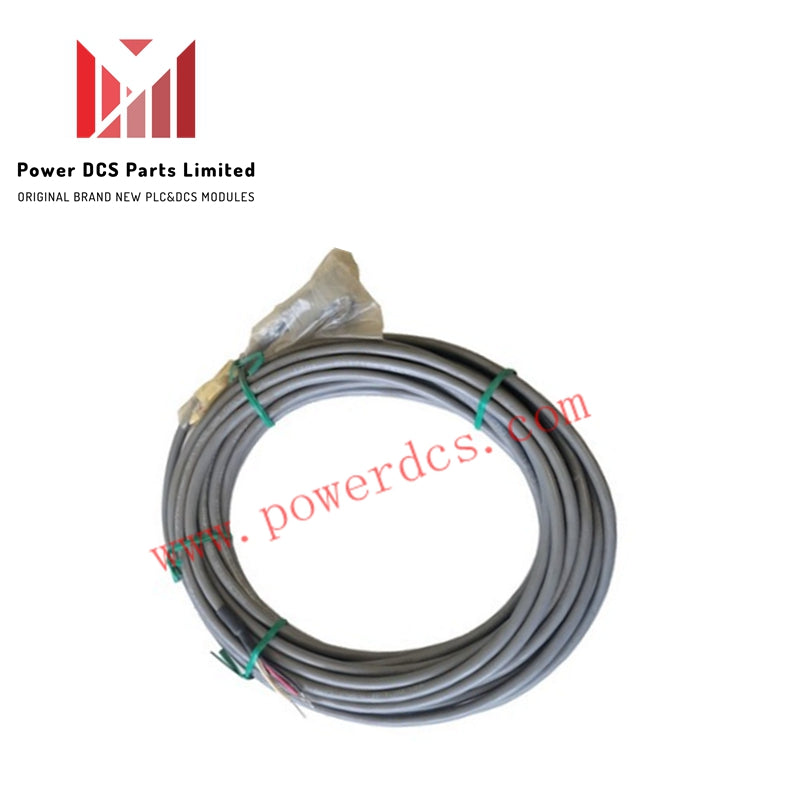

كابل FTA Honeywell MU-KFTA10 51201420-010

تم تكوين Honeywell MU-KFTA10 (كابل FTA رقم 51201420-010) لنقل الإشارات منخفض الفقد والربط البيني بين الخزائن والميدان في أنظمة Honeywell TDC 3000، مما يوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

العزل بين القنوات وبروتوكول الحلقة

تتضمن مجموعة الكابل أسلاكًا مجدولة متعددة الأزواج مع درع رقائقي فردي للحفاظ على معايير العزل بين القنوات عبر مسافات طويلة. صُمم لنقل إشارات أتمتة العمليات بما في ذلك تدفقات بروتوكول حلقة HART 4-20 mA، ويمنع التخطيط المادي للأسنان الاقتران السعوي والتداخل بين القنوات المتجاورة أثناء عمليات تعدد الإشارات عالية الكثافة.

الأسئلة الشائعة

س: هل يؤدي طول كابل MU-KFTA10 البالغ 10 أمتار إلى إضعاف الإشارة في حلقات HART 4-20 mA؟

ج: لا، تحافظ إشارات الحلقة الحالية (4-20 mA) على دقة الحلقة المستمرة عبر 10 أمتار، بشرط أن تظل مقاومة الحلقة الإجمالية ضمن سعة المحرك لوحدة الإدخال/الإخراج المتصلة.

س: ما نصف قطر الانحناء المادي الذي يجب الحفاظ عليه أثناء التركيب داخل خزائن التحكم المزدحمة؟

ج: تتطلب ممارسات التركيب القياسية الحفاظ على الحد الأدنى لنصف قطر الانحناء الديناميكي بمقدار 10 أضعاف القطر الخارجي للكابل لتجنب إجهاد الموصل وتدهور الدرع الداخلي.

إرشادات التركيب الميداني

• تأكد من فصل طاقة النظام أو اتباع بروتوكولات سلامة التبديل الساخن المناسبة قبل توصيل موصلات الكابل أو فصلها.
• قم بتوجيه كابل FTA عبر مجاري أسلاك الجهد المنخفض المخصصة، مع فصله عن خطوط توزيع طاقة التيار المتردد عالية الجهد بمسافة لا تقل عن 300 مم.
• تحقق من الإغلاق الميكانيكي الكامل أو تعشيق البراغي على الموصلات متعددة الأسنان في كل من لوحة الإدخال/الإخراج ووحدة الإنهاء الميدانية.
• قم بتأريض سلك تصريف الدرع الإجمالي عند شريط أرضي واحد محدد لمنع تيارات حلقة الأرض من إفساد قراءات الأجهزة التناظرية.
• تجنب تطبيق الشد المحوري أو تجاوز الحد الأدنى لنصف قطر الانحناء الساكن أثناء سحب الكابل عبر صواني الكابلات أو شبكات الأنابيب.
