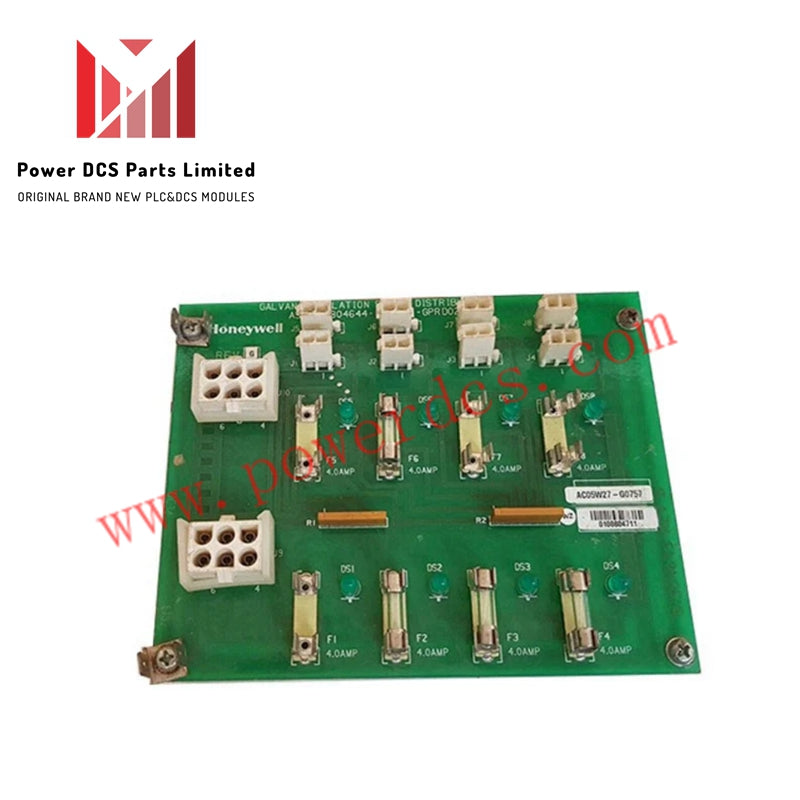

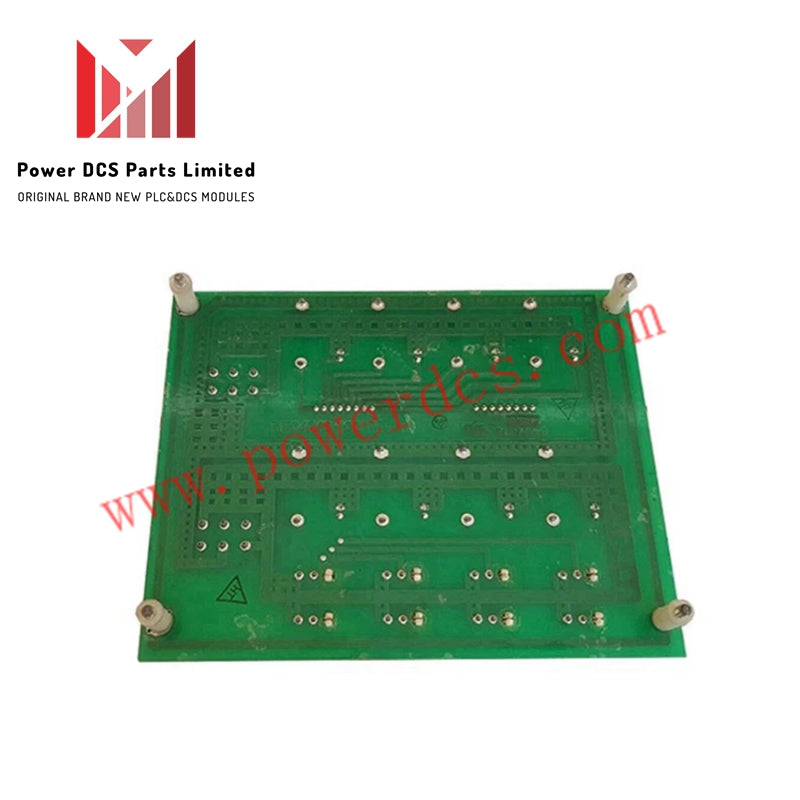

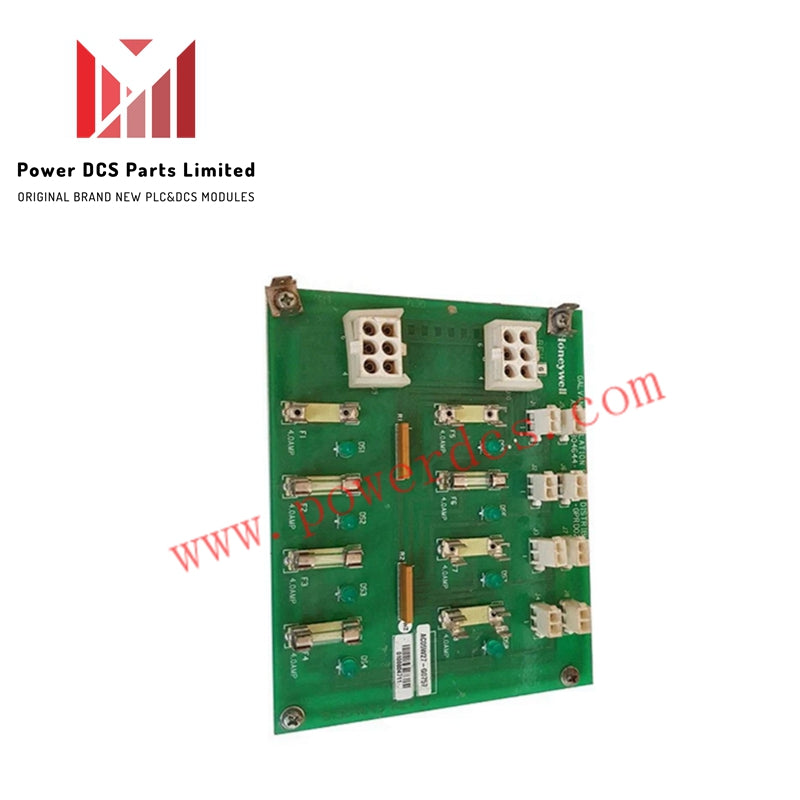

MC-GPRD02 51304644-175 وحدة إدخال النبضات Honeywell

يعمل Honeywell 51304644-175، والمدرج أيضًا في الكتالوج باسم MC-GPRD02 كوحدة إدخال النبضات، كمكون مخصص للأجهزة لاستقبال إشارات النبضات ومعالجة الترددات الرقمية ضمن منصتي Honeywell FSC وExperion. ويقوم بمعالجة سلاسل النبضات الواردة من أجهزة القياس الميدانية مثل مقاييس التدفق والعدادات وأجهزة قياس السرعة، وإرسال بيانات النبضات المنفصلة مباشرةً إلى وحدات المعالجة المركزية.

مواصفات الأجهزة

العزل بين القنوات وحماية الإشارة

تتميز وحدة MC-GPRD02 (51304644-175) بعزل مدمج بين القنوات لمنع العبور الكهربائي وحلقات التأريض من الإضرار بدقة اكتشاف النبضات. وتحمي الحواجز الجلفانية الضوئية الإلكترونية دوائر المنطق الداخلية من الارتفاعات المفاجئة في الجهد من جانب الأجهزة الميدانية. ويحافظ هذا الكبح للضوضاء على سلامة الإشارة عبر مسارات الكابلات المشتركة في الخزانة، مما يتيح تشغيلًا متوازيًا سليمًا إلى جانب أجهزة القياس التناظرية التي تعمل وفق بروتوكول حلقة HART بإشارات 4-20 مللي أمبير.

الأسئلة الشائعة

س: هل تدعم وحدة MC-GPRD02 الاستبدال السريع أثناء تشغيل النظام بالطاقة؟

ج: يجب أن يتم إدخال الوحدة أو إزالتها فقط عندما تكون فتحة اللوحة الخلفية المحددة غير مكهربة أو معزولة وفقًا لإرشادات سلامة النظام لمنع أخطاء الاتصال باللوحة الخلفية.

س: كيف يؤثر العزل بين القنوات على دقة عداد النبضات في الأجهزة الميدانية؟

ج: يقطع العزل الجلفاني مسارات حلقات التأريض بين أجهزة إرسال النبضات المثبتة ميدانيًا واللوحة الخلفية لنظام التحكم الموزع (DCS)، مما يقضي على عد النبضات الوهمية الناتج عن الضوضاء المشتركة.

إرشادات التركيب الميداني

1. ثبّت الوحدة في فتحة اللوحة الخلفية المخصصة، وتأكد من محاذاة دبابيس موصل اللوحة الخلفية قبل تثبيت المجموعة بالكامل.
2. قم بتمديد كابلات إدخال النبضات عالية التردد بشكل منفصل عن دوائر تيار متردد وكابلات خرج محرك التردد المتغير (VFD).
3. قم بتوصيل درع كابل الإشارة بقضيب التأريض الأرضي المخصص في الخزانة عند نقطة واحدة لمنع حلقات التأريض.
4. تأكد من أن جهود خرج النبضات لأجهزة الإرسال الميدانية تتوافق مع حدود عتبة إدخال الأجهزة للوحدة قبل تشغيل الحلقة.
