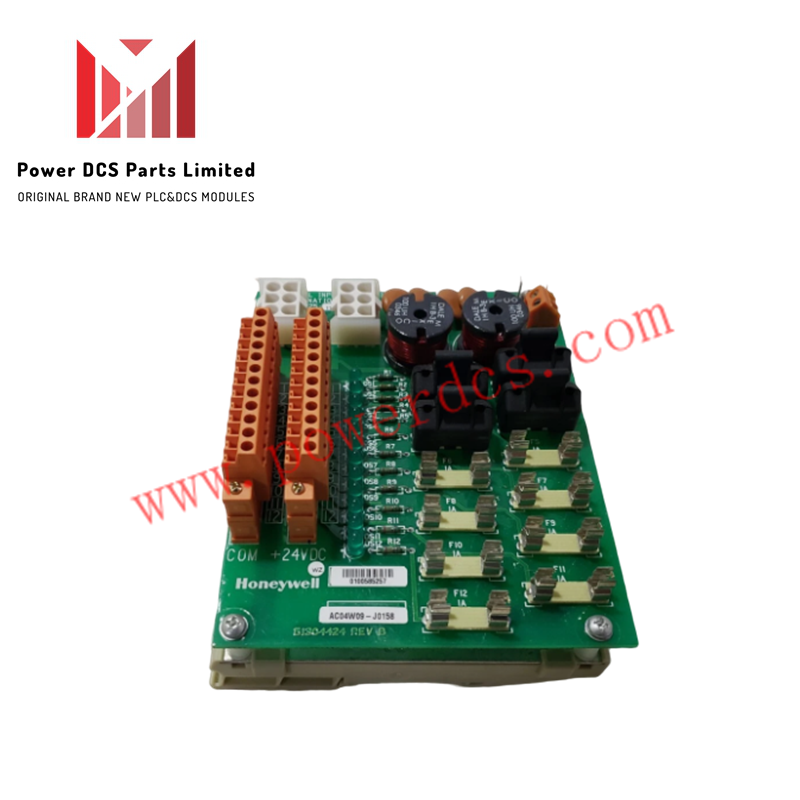

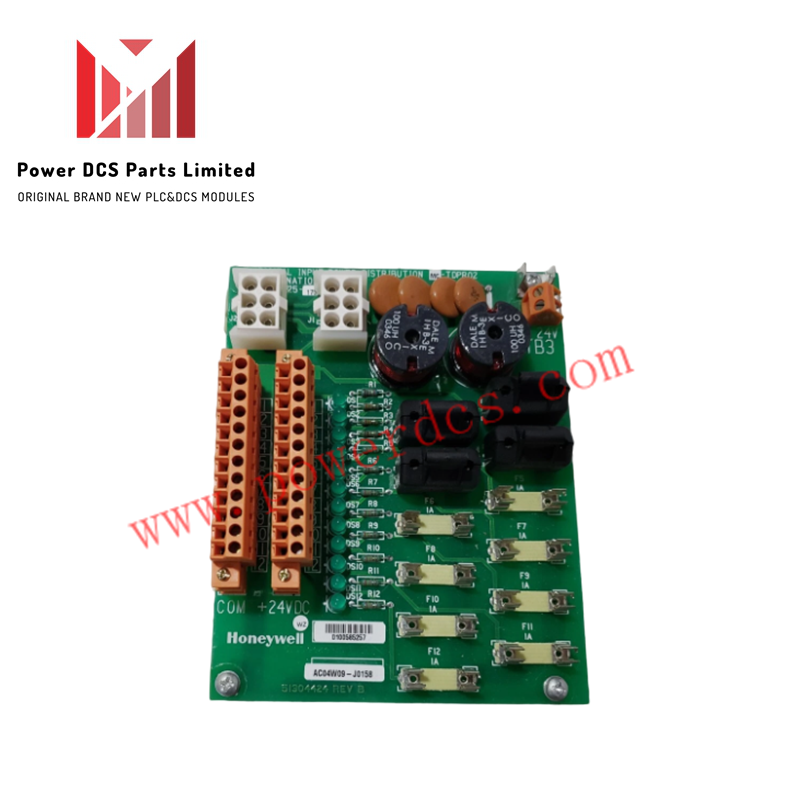

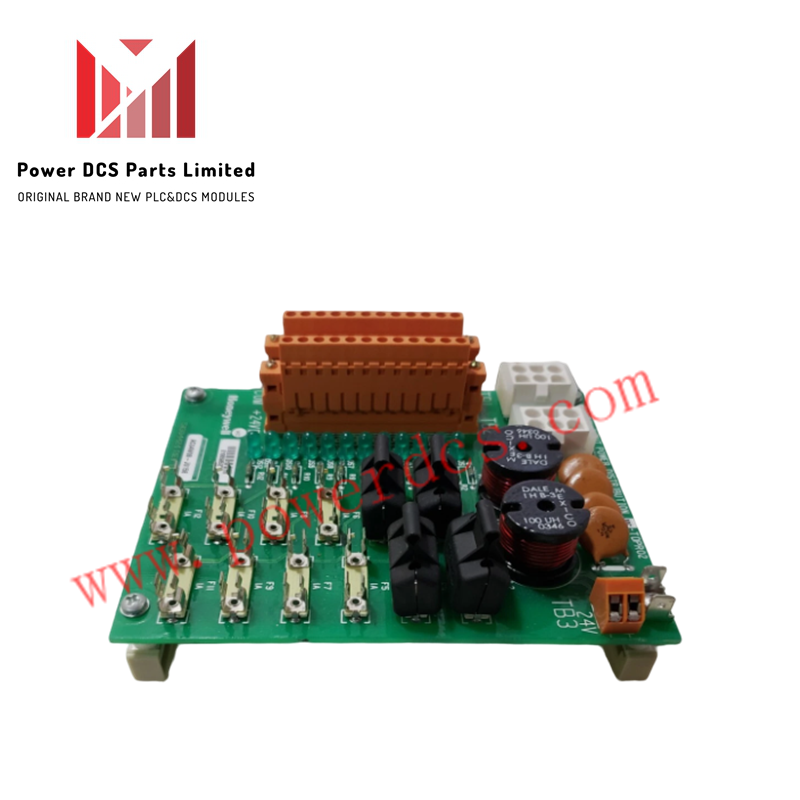

MC-TDPR02 51304425-175 وحدة توزيع طاقة الإدخال الرقمي من Honeywell
Specifications
Manufacturer: Honeywell
Product No.: MC-TDPR02 51304425-175
Condition： 10 العناصر الموجودة في المخزون
Product Type: وحدات توزيع الطاقة
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف
تم تكوينه لتوزيع الطاقة في أنظمة Honeywell TDC 3000 وTPS، ويوفر Honeywell 51304425-175 (MC-TDPR02 وحدة توزيع طاقة الإدخال الرقمي) تنفيذاً مادياً/كهربائياً مباشراً. تقوم وحدة الأجهزة بتكييف وتوجيه خطوط إمداد الطاقة المساعدة المنظمة بجهد 24 فولت تيار مستمر عبر مجموعات توصيل ميدانية متعددة للإدخال الرقمي (FTAs). صُممت الوحدة مع حماية مدمجة من التيار الزائد وحاوية مقاومة للهب، وتحافظ على استمرارية طاقة النظام مع منع اضطرابات ناقل الطاقة العلوي أثناء أعطال حلقات الحقل السفلية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 51304425-175 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة |
| الوزن | 0.85 كجم |
| الأبعاد | 175 مم × 150 مم × 30 مم |
| درجة حرارة التشغيل | نطاق غرفة التحكم الصناعية القياسي |
| استهلاك الطاقة | مدخل 24 فولت تيار مستمر |
| طراز بديل | MC-TDPR02 |
| نوع المنتج | وحدة توزيع طاقة الإدخال الرقمي |
| الوظيفة | توزيع طاقة 24 فولت تيار مستمر على وحدات الإدخال الرقمي |
| توافق النظام | أنظمة Honeywell TDC 3000 وTPS وFTA |
| ميزات الحماية | حماية من التيار الزائد، تنظيم مستقر للطاقة |
| تصنيف الحاوية | IP67 |
| مادة الهيكل | هيكل مقاوم للهب |
العزل بين القنوات وتكييف طاقة 24 فولت تيار مستمر
تستخدم وحدة Honeywell MC-TDPR02 51304425-175 ناقلات توزيع طاقة متعددة القنوات لعزل فروع الإدخال الرقمي المستقلة بجهد 24 فولت تيار مستمر. يمنع هذا التصميم حدوث انخفاضات في طاقة النظام بأكملها نتيجة للدوائر القصيرة الموضعية في الأسلاك. صُممت الوحدة للتكامل بسلاسة مع البنية التحتية التناظرية المجاورة، بما في ذلك مسارات إشارات بروتوكول حلقة HART 4-20 مللي أمبير، وتحد من الضوضاء الكهربائية عالية التردد وارتعاش الجهد عبر أرضيات اللوحة الخلفية المشتركة.
الأسئلة الشائعة
س: كيف تعمل الحماية المدمجة من التيار الزائد أثناء حدوث دائرة قصيرة في أسلاك الحقل؟
ج: تقوم الدوائر الواقية المدمجة بعزل فرع توزيع الطاقة المحدد الذي حدث فيه العطل، مما يمنع انخفاض الجهد على سكة إمداد الطاقة الرئيسية بجهد 24 فولت تيار مستمر ويحافظ على الطاقة للقنوات الرقمية المتبقية.
س: هل تصنيف الحاوية IP67 فعال لخزائن التوصيل المثبتة في الحقل؟
ج: نعم، يوفر الهيكل المقاوم للهب بتصنيف IP67 حماية كاملة من دخول الغبار والانغمار المؤقت في الماء عند تركيبه في حاويات صناعية متوافقة.
س: هل يمكن استبدال وحدة MC-TDPR02 أثناء توزيع طاقة النظام النشط؟
ج: يجب فصل الطاقة عن وحدات إمداد طاقة الحقل المتصلة بالوحدة قبل إزالتها أو إدخالها لمنع حدوث قوس كهربائي عبر دبابيس طاقة اللوحة الخلفية وموصلات الطرفيات.
إرشادات التركيب الميداني
- افصل الطاقة عن مصدر الطاقة الرئيسي بجهد 24 فولت تيار مستمر قبل تركيب لوحة توزيع الطاقة MC-TDPR02 أو صيانتها.
- ثبّت الوحدة مقاس 175 مم × 150 مم × 30 مم في فتحة هيكل الخزانة المخصصة باستخدام ميزات التركيب المدمجة.
- تأكد من أن ناقل تأريض الخزانة يتصل مباشرة بموصل تأريض الهيكل باستخدام موصل ربط نحاسي عالي السماكة.
- قم بتوصيل خطوط إمداد الطاقة الواردة بجهد 24 فولت تيار مستمر وكابلات توزيع طاقة الإدخال الرقمي الصادرة إلى كتل الطرفيات المخصصة، مع التحقق من القطبية الصحيحة للأسلاك.
- افحص جميع براغي الطرفيات للتأكد من قوة الشد المناسبة لتجنب اتصالات الطاقة عالية المقاومة قبل تطبيق طاقة الإدخال.
