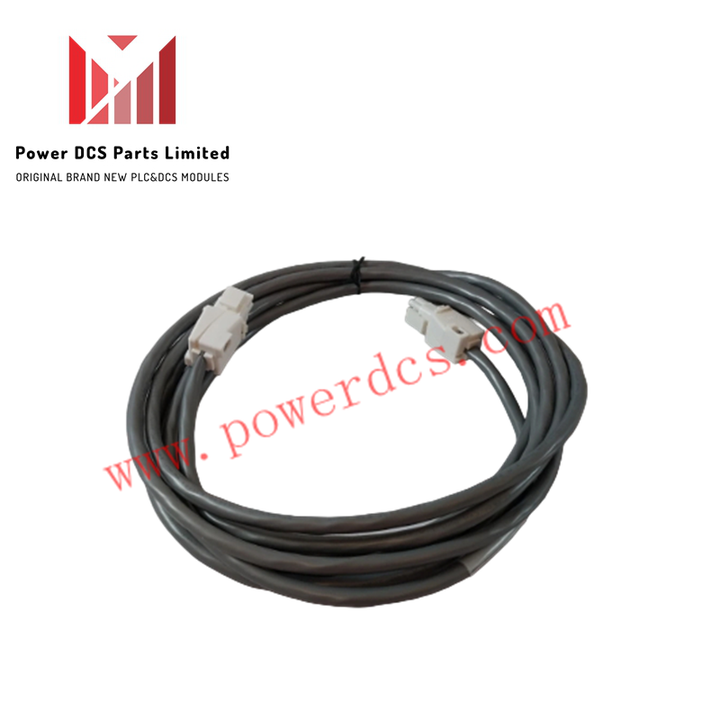

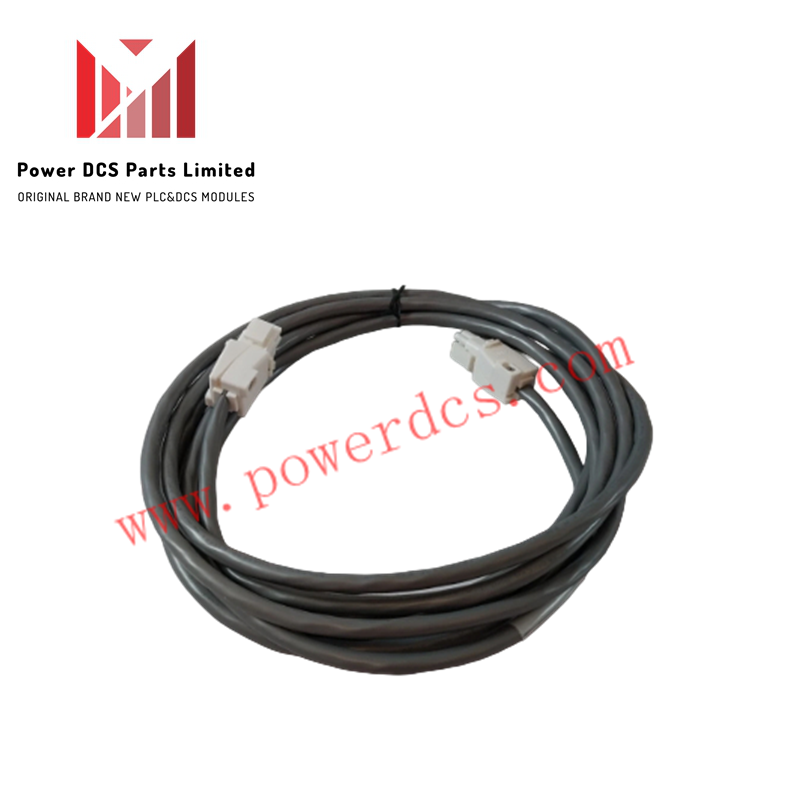

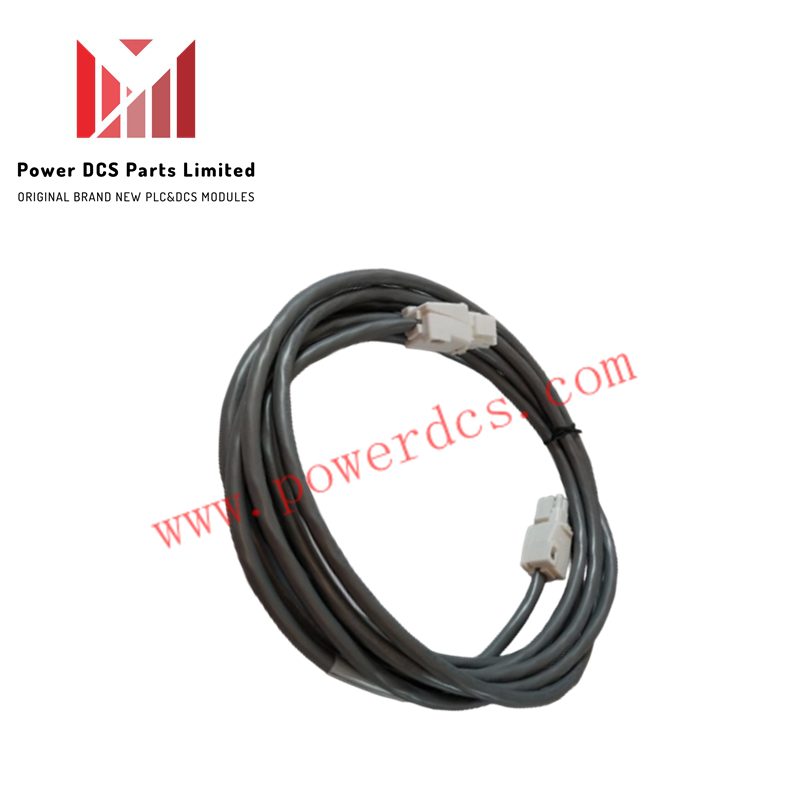

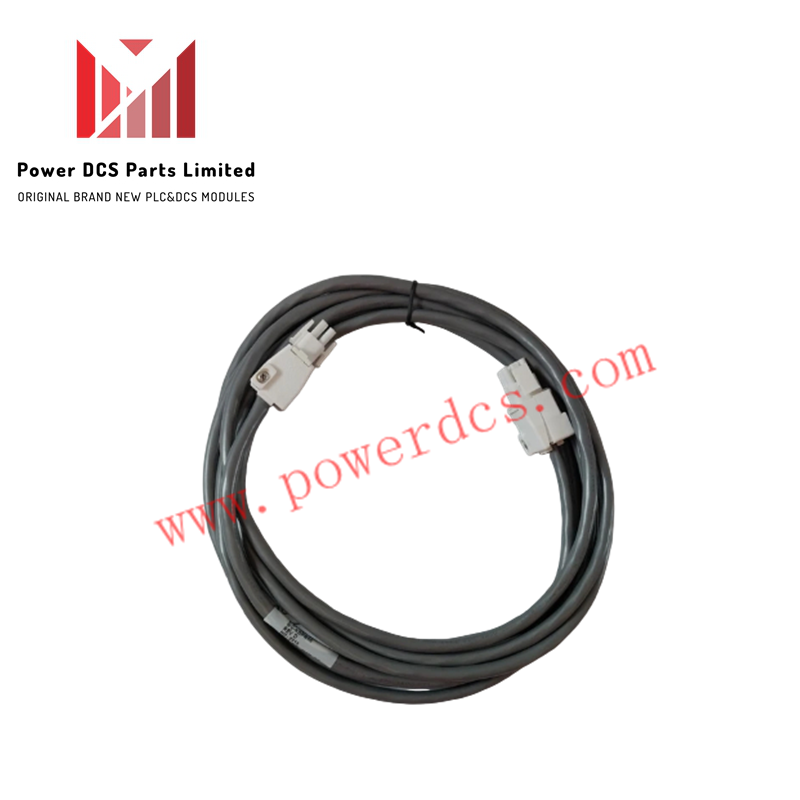

MU-KFTA08 | هانيويل | كابل مجموعة إنهاء ميدانية
Specifications
Manufacturer: Honeywell
Product No.: MU-KFTA08 51201420-008
Condition： 10 العناصر الموجودة في المخزون
Product Type: كابلات مجموعة الإنهاء الميداني
Product Origin: USA
Payment:T/T, Western Union
Weight: 850g
Shipping port: Xiamen
Warranty: 12 months
تفاصيل المنتج
وصف
تم تكوين كابل Honeywell 51201420-008 (MU-KFTA08 كابل وحدة إنهاء ميدانية) لتوجيه الإشارات بين وحدات الإنهاء الميدانية ووحدات التحكم في منصات Honeywell Experion PKS، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | MU-KFTA08 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.85 كجم |
| الأبعاد | 300 مم × 300 مم × 45 مم |
| درجة حرارة التشغيل | -20 إلى +80 درجة مئوية |
| استهلاك الطاقة | وحدة ربط بينية سلبية |
| رقم القطعة | 51201420-008 |
| تصنيف الجهد | 300 فولت |
| التدريع | هيكل مُدرّع بالكامل للحماية من التداخل الكهرومغناطيسي/تداخل الترددات الراديوية |
| الامتثال | معتمد من UL وCE |
العزل بين القنوات وتكامل حلقة 4-20 مللي أمبير
توفر مجموعة الكابلات توجيهًا منظمًا متعدد الأسلاك بين معالجات الإدخال/الإخراج في Honeywell ووحدات الإنهاء الميدانية الفرعية. صُممت للحفاظ على نقاء الإشارة عند التشغيل بالتوازي مع أسلاك بروتوكول حلقة HART 4-20 مللي أمبير، حيث يعزل هيكل التدريع المستمر المكون من رقاقة وضلع أزواج الموصلات الداخلية عن الضوضاء الكهرومغناطيسية الخارجية. يتم الحفاظ على معلمات العزل بين القنوات من خلال الحفاظ على مسافة مادية ثابتة عبر دبابيس الموصل المصبوبة في المصنع.
الأسئلة الشائعة
س: هل تسحب مجموعة كابلات MU-KFTA08 تيارًا تشغيليًا من لوحة خلفية رف الإدخال/الإخراج؟
ج: لا. إن MU-KFTA08 هي وحدة ربط بينية ميدانية سلبية لا تحتوي على أي منطق معالجة نشط أو سحب طاقة داخلي من اللوحة الخلفية.
س: كيف يمنع الحاجز الداخلي للتدريع تدهور الإشارة الميدانية؟
ج: تحيط طبقة التدريع عالية الكثافة بحزمة الموصلات لتخفيف التداخل الكهرومغناطيسي وتداخل الترددات الراديوية (EMI/RFI) المحيطية قبل أن تتشكل جهود عابرة على حلقات الإشارات التناظرية الحساسة.
س: ما هي حدود جهد العزل التي تحكم الموصلات الداخلية للمجموعة؟
ج: يتم اختبار غلاف عزل الموصل وتصنيفه لحد أقصى لإمكانات التشغيل الإجمالية يبلغ 300 فولت.
إرشادات التركيب الميداني
- قم بمحاذاة مفاتيح توجيه الموصل بدقة قبل تركيب القوابس في لوحات الإدخال/الإخراج المضيفة أو بطاقات الإنهاء الميدانية لتجنب تشوه الدبابيس.
- قم بتوجيه كابلات الإشارة عبر قنوات الأجهزة منخفضة الجهد، مع الحفاظ على الخلوص المادي الإلزامي من خطوط طاقة 480 فولت تيار متردد ومخرجات المحركات.
- قم بتثبيت غلاف الكابل عند نقاط دخول الخزانة باستخدام مشابك تخفيف الشد لمنع الإجهاد الميكانيكي من إجهاد دبابيس الموصل.
- قم بتوصيل سلك تصريف التدريع بقضيب تأريض نظام الأجهزة المركزي المخصص وفقًا لإرشادات المصنع.
- التزم بحدود الحد الأدنى لنصف قطر الانحناء أثناء تركيب الصواني لمنع انفصال ضفيرة التدريع وإجهاد الموصل.
