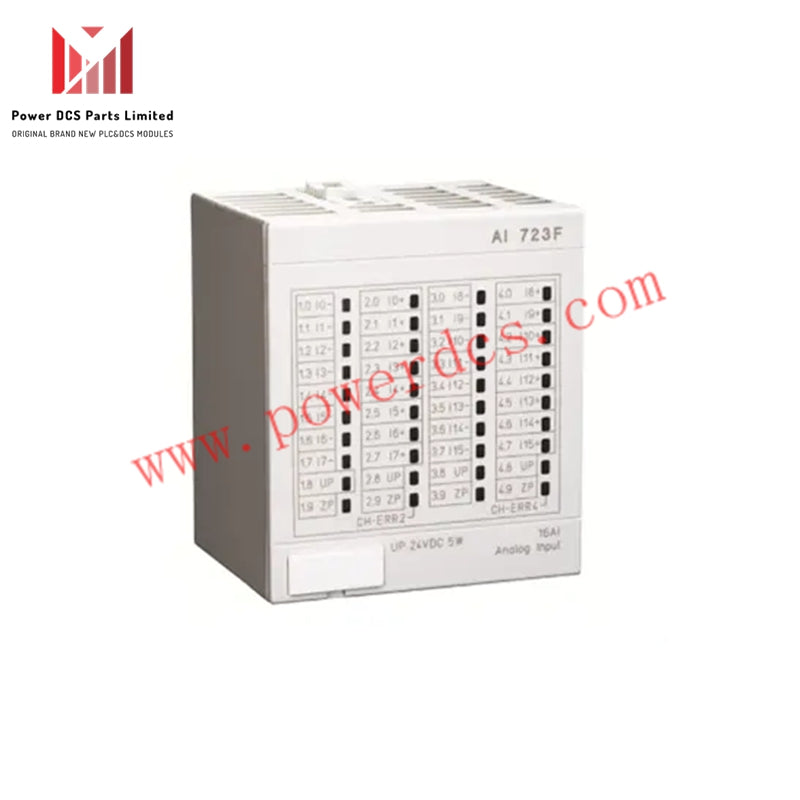

ABB AI 723F রিভিশন A (3BDH000376R0001) – ১৬-চ্যানেল অ্যানালগ ইনপুট মডিউল

সাধারণ তথ্য

• পণ্য আইডি: 3BDH000376R0001

• ABB টাইপ ডেজিগনেশন: AI 723F রিভিশন A

• ক্যাটালগ বর্ণনা: AI 723F অ্যানালগ ইনপুট মডিউল

• পণ্য প্রকার: I/O মডিউল

পণ্যের ওভারভিউ

এই ABB AI 723F একটি বহুমুখী ১৬-চ্যানেল অ্যানালগ ইনপুট মডিউল, যা শিল্প অটোমেশন সিস্টেমে উচ্চ কার্যক্ষমতার সিগন্যাল অধিগ্রহণের জন্য ডিজাইন করা হয়েছে। ৮টি কনফিগারযোগ্য চ্যানেলের দুটি গ্রুপ নিয়ে গঠিত, প্রতিটি চ্যানেল স্বতন্ত্রভাবে ভোল্টেজ, কারেন্ট, অথবা তাপমাত্রার সিগন্যাল পরিচালনা করতে পারে। এই মডিউলটি PROFIBUS রিমোট I/O সিস্টেম এবং সরাসরি I/O AC 700F / AC 900F কন্ট্রোলারএর সাথে সমন্বয় সমর্থন করে।

প্রতিটি ইনপুট নির্দিষ্ট অ্যাপ্লিকেশনের জন্য কাস্টমাইজ করা যেতে পারে, যেমন:

• ভোল্টেজ সেন্সিং: 0…10 V অথবা -10…+10 V

• কারেন্ট সেন্সিং: 0…20 mA অথবা 4…20 mA

• তাপমাত্রা পরিমাপ: Pt100, Pt1000, Ni1000 RTD (২-বা ৩-তারের কনফিগারেশন)

• ডিজিটাল ইনপুট কনফিগারেশন (ঐচ্ছিক)

ইনপুট চ্যানেলগুলো মডিউলের প্রধান সার্কিট থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন, যদিও স্বতন্ত্র চ্যানেলগুলোর মধ্যে কোনো বিচ্ছিন্নতা নেই।

মূল বৈশিষ্ট্য

• ইনপুট চ্যানেলসমূহ: ১৬টি অ্যানালগ ইনপুট চ্যানেল (স্বতন্ত্রভাবে কনফিগারযোগ্য)

• ইনপুট সিগন্যালের ধরন: ভোল্টেজ, কারেন্ট, অথবা RTD-ভিত্তিক তাপমাত্রার সিগন্যাল

• সিগন্যাল রেঞ্জ:

• ±10 V

• 0/4–20 mA

• Pt100, Pt1000, Ni1000 (২/৩-ওয়্যার RTDs)

• Resolution: ১২-বিট + সাইন

• Electrical Isolation: সিস্টেম ইলেকট্রনিক্স থেকে চ্যানেলগুলো বিচ্ছিন্ন (চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতা নেই)

• ইন্টারফেস সামঞ্জস্য:

• PROFIBUS Slave I/O

• AC 700F এবং AC 900F কন্ট্রোলারগুলির জন্য সরাসরি I/O

• Terminal Units Supported: TU 715F / TU 716F

প্রযুক্তিগত স্পেসিফিকেশন

যান্ত্রিক স্পেসিফিকেশন

অর্ডারিং ও সম্মতি

• কাস্টমস ট্যারিফ নম্বর (HS কোড): 85389099

• মাধ্যমের বর্ণনা:
  কারেন্ট, ভোল্টেজ, বা তাপমাত্রার জন্য ১৬-চ্যানেল অ্যানালগ ইনপুট মডিউল; PROFIBUS এবং সরাসরি I/O সমর্থন করে।
