অ্যালেন-ব্র্যাডলি 1734-IR2 | পয়েন্ট I/O RTD ও রেজিস্ট্যান্স ইনপুট মডিউল

সংক্ষিপ্ত বিবরণ

Allen-Bradley এর  1734-IR2  একটি POINT I/O মডিউল যা সঠিক তাপমাত্রা পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে। এতে দুটি সিঙ্গল-এন্ডেড, নন-আইসোলেটেড RTD ইনপুট চ্যানেল রয়েছে যা বিভিন্ন ধরনের সেন্সরের সাথে সামঞ্জস্যপূর্ণ।

ইনপুট সামঞ্জস্যতা

 1734-IR2  এর প্রতিটি চ্যানেল RTD সেন্সর গ্রহণ করে, যার মধ্যে রয়েছে 100 Pt α = 0.00385, 200 Pt α = 0.00385, 100 Pt α = 0.003916, 200 Pt α = 0.003916, 10 Cu α = 0.00427, 100 Ni α = 0.00618, এবং 120 Ni ভ্যারিয়েন্ট। এটি 0–600 Ω রেজিস্ট্যান্স সিগন্যালের সরাসরি ওয়্যারিংকেও সমর্থন করে।

বৈদ্যুতিক স্পেসিফিকেশন

 1734-IR2  16-বিট রেজোলিউশন প্রদান করে, যা প্রতি কাউন্টে 9.5 mΩ নির্ভুলতা বা Pt385 এর জন্য 25 °C এ প্রতি কাউন্টে 0.03 °C নির্ভুলতা দেয়। সম্পূর্ণ স্কেলের আপেক্ষিক নির্ভুলতা 0.1% পর্যন্ত পৌঁছায়। ইনপুট স্টেপ রেসপন্স 50 Hz এ 60 ms থেকে 480 Hz এ 6 ms পর্যন্ত পরিবর্তিত হয়। ইনপুট আপডেট রেট 50 Hz এ 40 ms থেকে 480 Hz এ 4 ms পর্যন্ত। এটি 5V DC তে 220 mA খরচ করে এবং 28.8V DC তে 1 W শক্তি নিঃসরণ করে।

শারীরিক স্পেসিফিকেশন

 1734-IR2  এর মাপ 56 × 12 × 75.5 মিমি (2.21 × 0.47 × 2.97 ইঞ্চি) এবং ওজন 0.08 পাউন্ড (0.036 কেজি)। এর ওপেন-স্টাইল এনক্লোজার যেকোনো উপযুক্ত অ্যাপ্লিকেশন এনক্লোজারে নমনীয় মাউন্টিংয়ের সুযোগ দেয়।

মাউন্টিং এবং সামঞ্জস্যতা

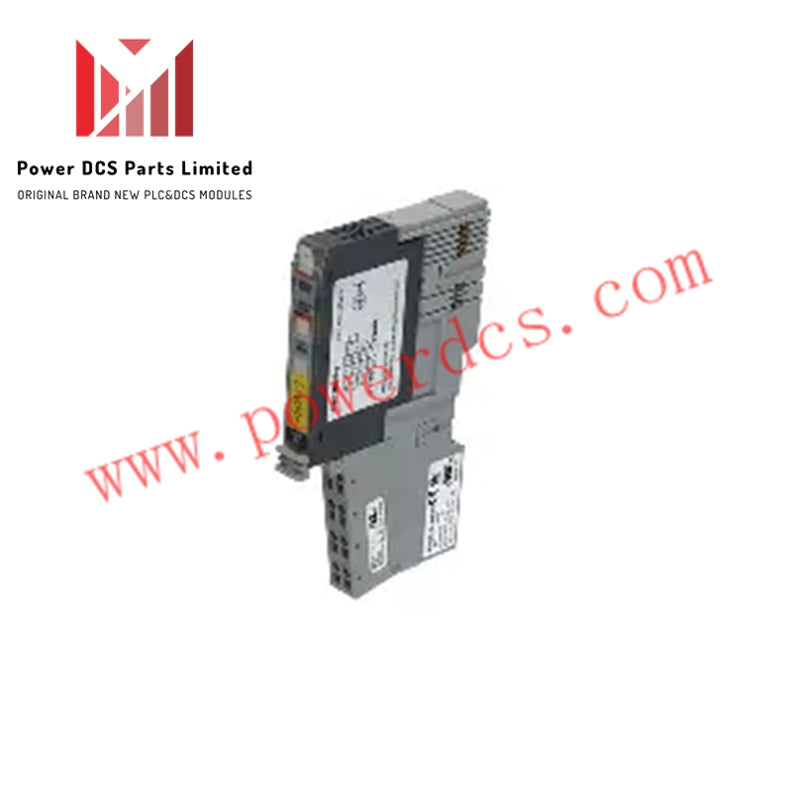

এই মডিউলটির জন্য একটি সামঞ্জস্যপূর্ণ ওয়্যারিং বেস অ্যাসেম্বলি প্রয়োজন যেমন  1734-TB, 1734-TBS, 1734-TOP, অথবা  1734-TOPS। এটি স্ট্যান্ডার্ড 35 মিমি DIN রেলে সহজে মাউন্ট করা যায়, যা প্যানেল স্পেস সাশ্রয় করে এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

বৈশিষ্ট্য

 1734-IR2  ডেল্টা-সিগমা কনভার্শন এবং সাইনড ইন্টিজার ডেটা ফরম্যাট ব্যবহার করে। এটি 50 V পর্যন্ত আইসোলেশন, কম তাপীয় নিঃসরণ (3.3 BTU/ঘণ্টা) প্রদান করে এবং -20°C থেকে 55°C তাপমাত্রায় কাজ করে। এই কমপ্যাক্ট এবং দক্ষ মডিউলটি খরচ-সাশ্রয়ী, উচ্চ-নির্ভুলতার তাপমাত্রা পরিমাপের জন্য আদর্শ।
