অ্যালেন-ব্র্যাডলি 1734-OW4 | পয়েন্ট I/O রিলে আউটপুট মডিউল

সংক্ষিপ্ত বিবরণ

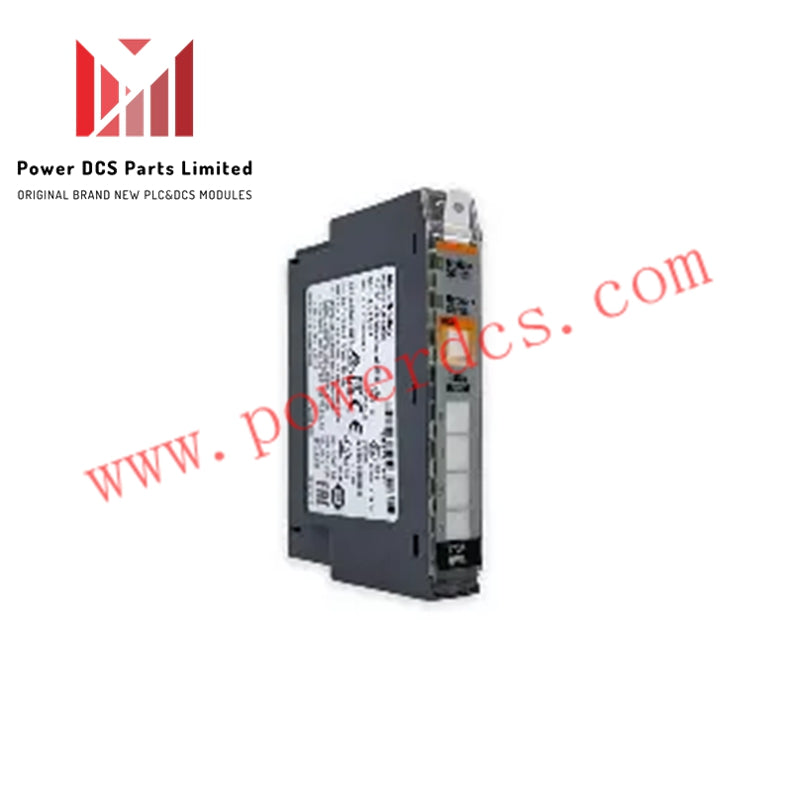

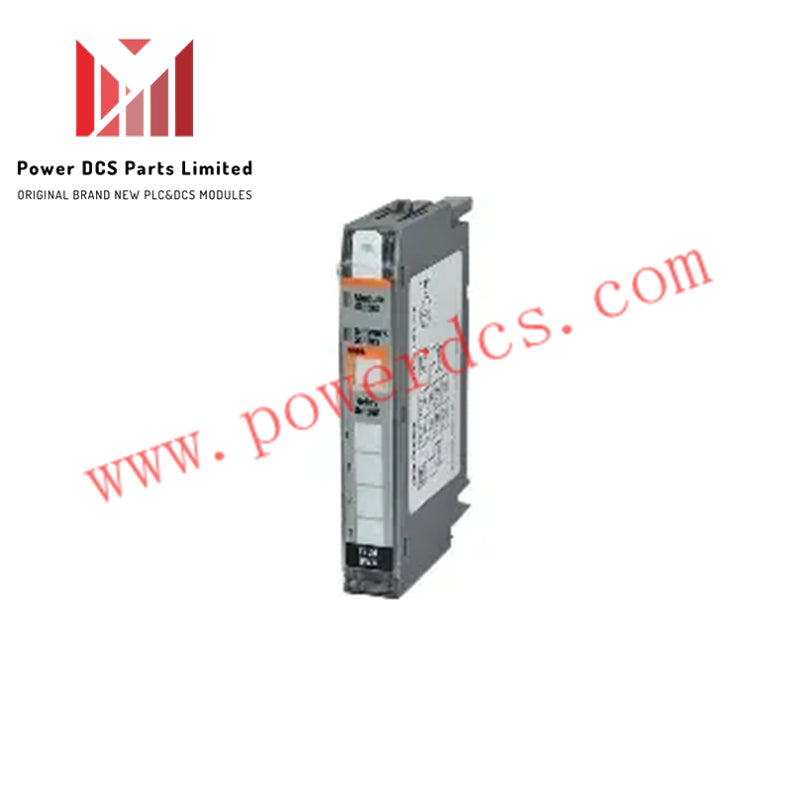

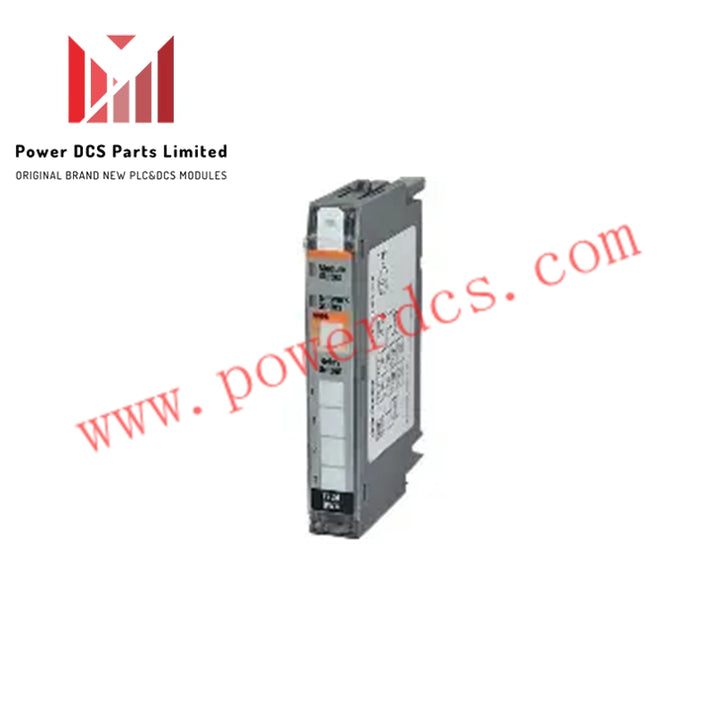

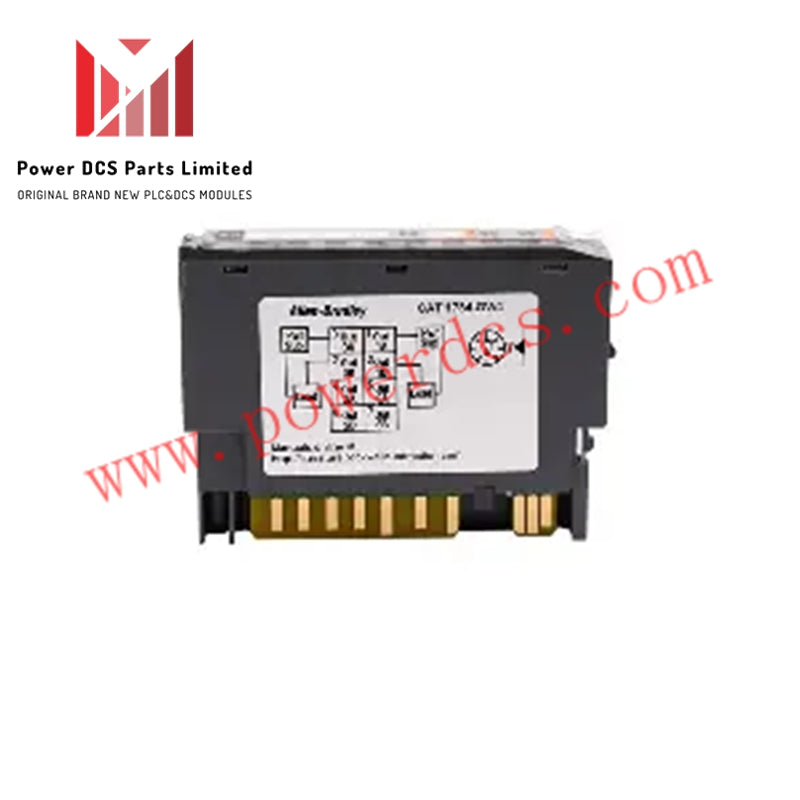

 Allen-Bradley 1734-OW4 একটি বিচ্ছিন্ন  POINT I/O রিলে আউটপুট মডিউল যা শিল্প অটোমেশনের জন্য ডিজাইন করা হয়েছে। এতে রয়েছে  চারটি সাধারণত খোলা (N.O.) SPST রিলে যোগাযোগ, যা  5–30 VDC, 120 VAC, এবং 250 VAC ভোল্টেজ সমর্থন করে। এই কমপ্যাক্ট মডিউলটি বিতরণকৃত I/O আর্কিটেকচারে নির্বিঘ্নে সংযুক্ত হয়, যন্ত্রপাতি এবং প্রক্রিয়া অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য নিয়ন্ত্রণ প্রদান করে।

বিদ্যুৎ ও যোগাযোগ

 1734-OW4 প্রয়োজন  80 mA POINTBus কারেন্ট এবং সমর্থন করে  0.5 W পাওয়ার ডিসিপেশন সাথে  1.7 BTU/hr তাপীয় ডিসিপেশন। ON থেকে OFF পর্যন্ত আউটপুট ট্রানজিশন ডিলে হল  26 ms, এবং প্রাথমিক যোগাযোগের প্রতিরোধ ক্ষমতা পরিমাপ করা হয়েছে  30 mΩ। এটি সামঞ্জস্যপূর্ণ POINT I/O অ্যাডাপ্টার যেমন  Ethernet, ControlNet, এবং ProfiBus এর সাথে যোগাযোগ করে, যা  ControlLogix, CompactLogix এবং অন্যান্য অটোমেশন কন্ট্রোলারগুলির সাথে সংহতকরণ সম্ভব করে।

যান্ত্রিক নকশা ও মাউন্টিং

এই মডিউলটি নিরাপদে  DIN রেল এ মাউন্ট করা হয় এবং টার্মিনাল বেস যেমন  1734-TB, 1734-TBS, 1734-TOP, অথবা 1734-TOPS এর সাথে সংযুক্ত হয়। এটি একটি  ওপেন-স্টাইল এনক্লোজার মডিউল যা কমপ্যাক্ট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, নিয়ন্ত্রণ ক্যাবিনেটের মধ্যে নমনীয় বিন্যাস সক্ষম করে।

পরিবেশগত স্পেসিফিকেশন

 1734-OW4 চালনা করে তাপমাত্রা পরিসরে  -20°C থেকে 55°C (-4°F থেকে 131°F) এবং নিরাপদে সংরক্ষণ করে  -40°C থেকে 85°C (-40°F থেকে 185°F)। এটি সমর্থন করে  5–95% আপেক্ষিক আর্দ্রতা, নন-কনডেনসিং, যা বিভিন্ন শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

প্রযুক্তিগত স্পেসিফিকেশন

মূল বৈশিষ্ট্য

• নমনীয় বিচ্ছিন্ন নিয়ন্ত্রণের জন্য  চারটি N.O. SPST রিলে আউটপুট প্রদান করে।

• চালনা ভোল্টেজ হিসেবে  5–30 VDC এবং 120–250 VAC সমর্থন করে।

• বিতরণকৃত I/O সিস্টেমের জন্য কমপ্যাক্ট  DIN রেল মাউন্টযোগ্য নকশা ।

•  ControlLogix, CompactLogix এবং যেকোনো POINT I/O যোগাযোগ অ্যাডাপ্টারের সাথে কাজ করে।

• কম  পাওয়ার ডিসিপেশন (0.5 W) এবং দ্রুত  ON→OFF প্রতিক্রিয়া 26 ms।

• উচ্চ পরিবেশগত সহনশীলতার সাথে বিস্তৃত তাপমাত্রা পরিসরে কাজ করে।
