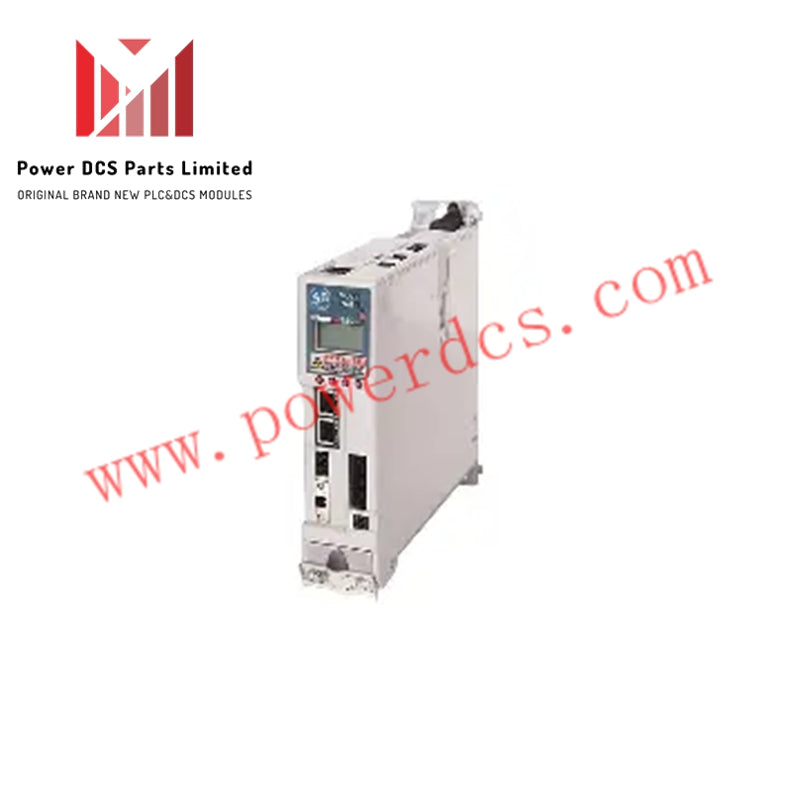

অ্যালেন-ব্র্যাডলি 2198-H008-ERS | উচ্চ-দক্ষতা সার্ভো ড্রাইভ

সংক্ষিপ্ত বিবরণ

দ্য 2198-H008-ERS কিনেটিক্স 5500 সার্ভো ড্রাইভ শিল্প অটোমেশন সিস্টেমের জন্য সঠিক গতি নিয়ন্ত্রণ প্রদান করে। এটি একক-ফেজ এবং তিন-ফেজ ভোল্টেজ সমর্থন করে, যার নামমাত্র 240 V বা 480 V সরবরাহ রয়েছে, যা বিভিন্ন অ্যাপ্লিকেশনের জন্য বহুমুখিতা নিশ্চিত করে।

প্রযুক্তিগত স্পেসিফিকেশন

• মডেল নম্বর: 2198-H008-ERS

• উৎপাদক: রকওয়েল অটোমেশন

• ব্র্যান্ড: অ্যালেন-ব্র্যাডলি

• পণ্য শ্রেণী: কিনেটিক্স 5500 সার্ভো ড্রাইভ

• ইনপুট ভোল্টেজ: 195–264V rms, একক-ফেজ (240V নামমাত্র); 195–264V rms, তিন-ফেজ (240V নামমাত্র); 324–528V rms, তিন-ফেজ (480V নামমাত্র)

• অবিচ্ছিন্ন আউটপুট কারেন্ট (0-শিখর): 3.5 A

• অবিচ্ছিন্ন আউটপুট কারেন্ট (rms): 2.5 A

• শিখর আউটপুট কারেন্ট (0-শিখর): 8.8 A

• শিখর আউটপুট কারেন্ট (rms): 6.25 A

• অবিচ্ছিন্ন আউটপুট পাওয়ার: 0.5 kW @ 195–264V rms, একক-ফেজ; 0.8 kW @ 195–264V rms, তিন-ফেজ; 1.6 kW @ 324–528V rms, তিন-ফেজ

• গতি লুপ: 300 Hz

• কারেন্ট লুপ: 1000 Hz

• কার্যকারিতা: 0.97

• শর্ট-সার্কিট কারেন্ট রেটিং: 200,000 A (rms) সিমেট্রিক্যাল

• অভ্যন্তরীণ শান্ট পাওয়ার: 30 W

• সেফ টর্ক অফ (STO): হার্ডওয়্যার সুরক্ষা বৈশিষ্ট্য

• ফ্রেম সাইজ: 1

• ইন্টিগ্রেটেড সেফটি ওভার ইথারনেট/IP: না

• মাত্রা: 1.97 x 8.90 x 8.46 ইঞ্চি (50 x 226 x 215 মিমি)

• ওজন: 3.0 পাউন্ড (1.4 কেজি)

• UPC: 884951282797

পারফরম্যান্স এবং ইন্টিগ্রেশন

দ্য 2198-H008-ERS উচ্চ নির্ভরযোগ্যতা এবং সঠিকতার সাথে অবিচ্ছিন্ন অপারেশন সমর্থন করে। এটি ভোল্টেজ কনফিগারেশনের উপর নির্ভর করে 0.5–1.6 kW আউটপুট প্রদান করে এবং 97% কার্যকারিতা অর্জন করে, যা শক্তি ক্ষতি কমায়। এর গতি এবং কারেন্ট লুপ 300 Hz এবং 1000 Hz এ কাজ করে, যা প্রতিক্রিয়াশীল গতি নিয়ন্ত্রণ সক্ষম করে।

ডিজাইন এবং সুরক্ষা

এই সার্ভো ড্রাইভটি নিরাপদ অপারেশনের জন্য হার্ডওয়্যার সেফ টর্ক অফ (STO) ফাংশনালিটি বৈশিষ্ট্যযুক্ত। এর কমপ্যাক্ট 50 × 226 × 215 মিমি ডিজাইন স্থান প্রয়োজনীয়তা কমায়। সুপারিশকৃত ফিউজ এবং মোল্ডেড কেস সার্কিট ব্রেকারগুলি UL এবং IEC উভয় অ্যাপ্লিকেশনের জন্য নিরাপদ ইন্টিগ্রেশন নিশ্চিত করে।

অ্যাপ্লিকেশন

দ্য 2198-H008-ERS শিল্প গতি নিয়ন্ত্রণ সিস্টেমের জন্য আদর্শ, যা সঠিক গতি, টর্ক এবং অবস্থান নিয়ন্ত্রণ প্রয়োজন। এর বহু-ভোল্টেজ সামঞ্জস্য এবং ত্রুটি-সহনশীল ডিজাইন বিভিন্ন উৎপাদন এবং অটোমেশন পরিবেশে ব্যবহারের অনুমতি দেয়।
