অ্যালেন-ব্র্যাডলি 440R-W23221 | গার্ডমাস্টার সেফটি রিলে মডিউল
Specifications
Manufacturer: Allen Bradley
Product No.: 440R-W23221
Condition： 10 স্টক আইটেম
Product Type: ডিজিটাল আউটপুট রিলে মডিউল
Product Origin: USA
Payment:T/T, Western Union
Weight: 1150g
Shipping port: Xiamen
Warranty: 12 months
পণ্য বিবরণ
বর্ণনা
সংক্ষিপ্ত বিবরণ

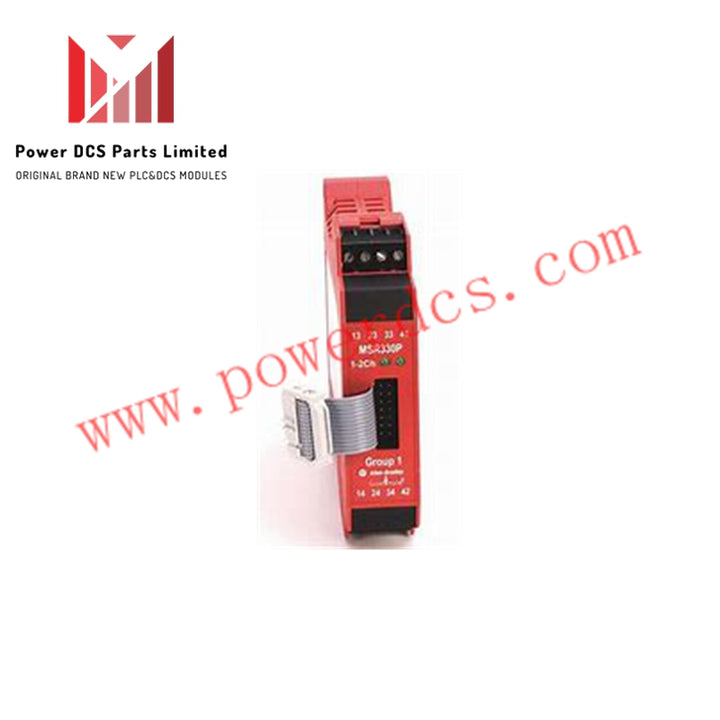

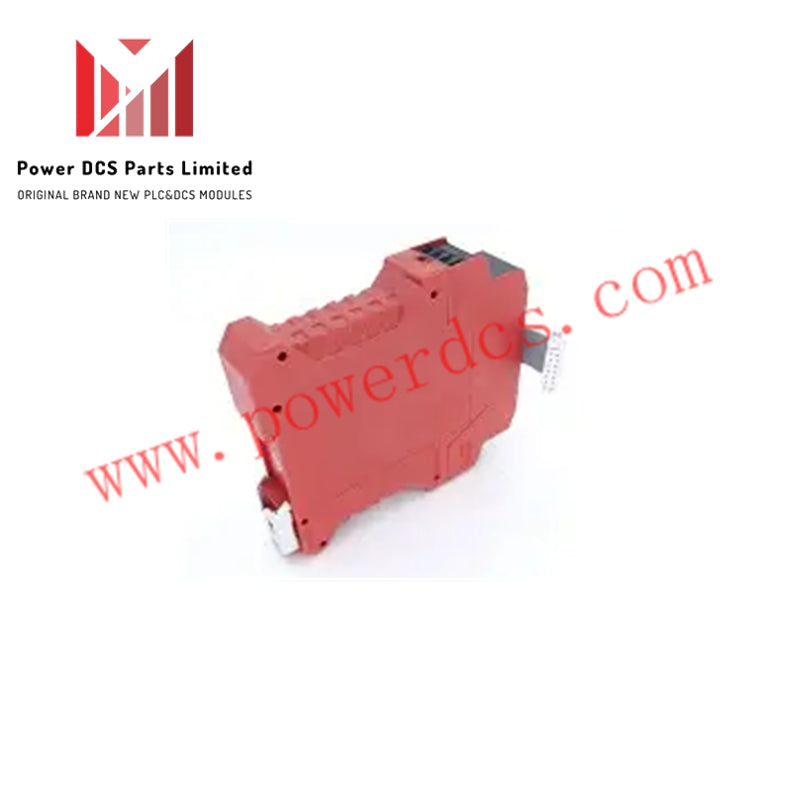

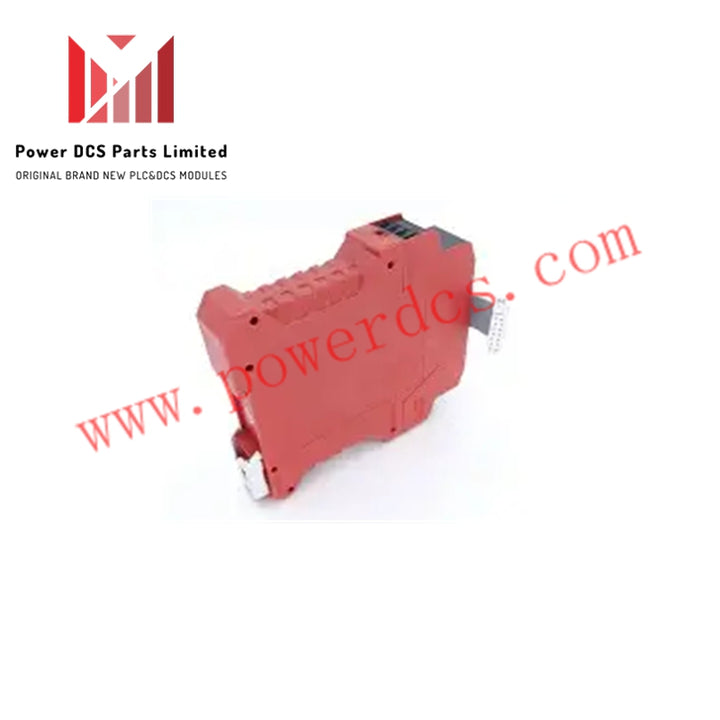

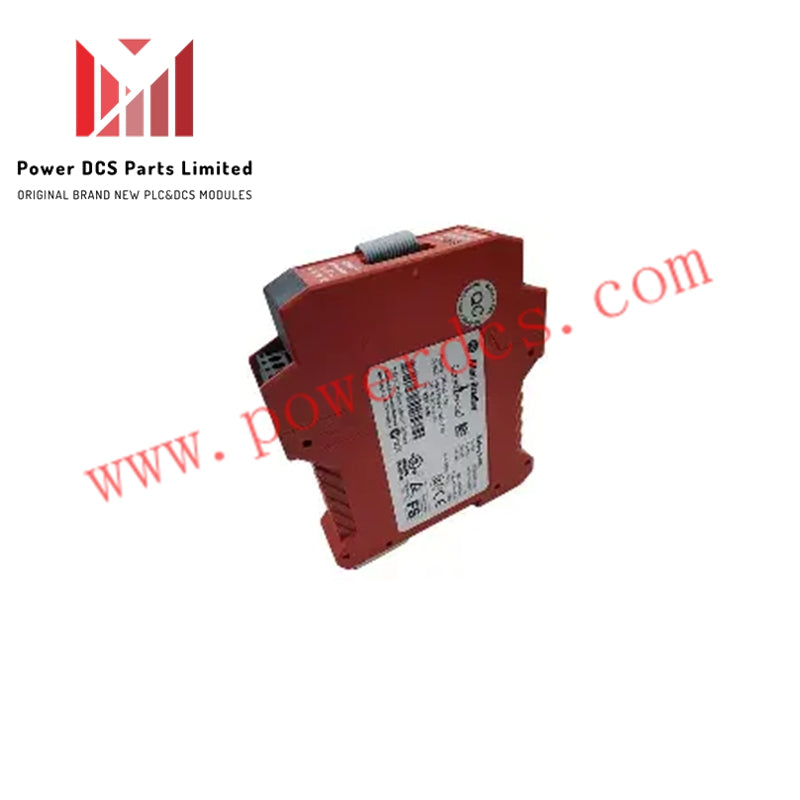

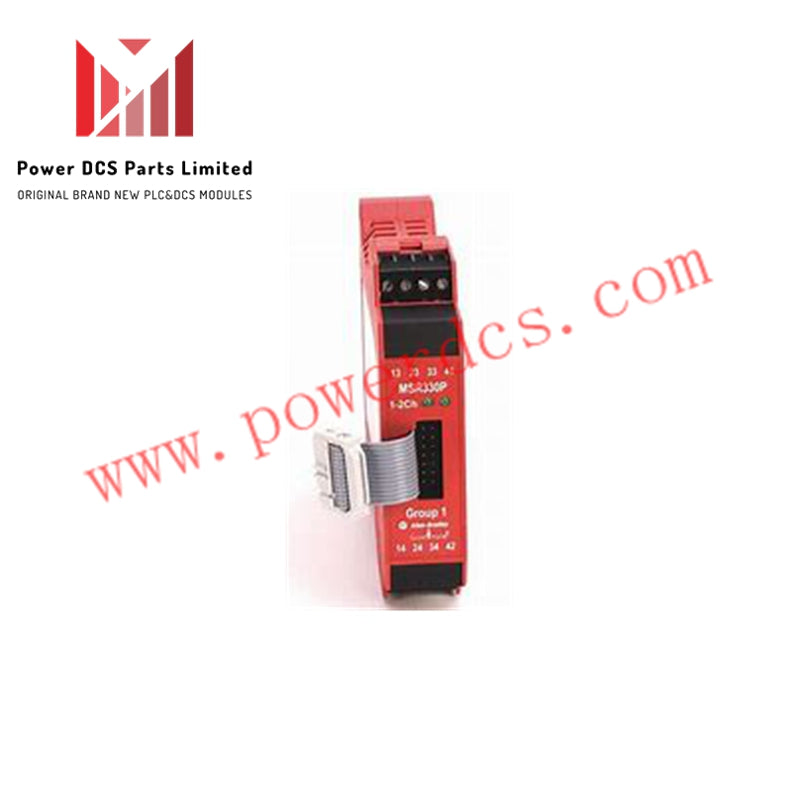

Allen-Bradley 440R-W23221 Guardmaster MSR330P গ্রুপ ১ হল MSR300 মডুলার সেফটি রিলে সিস্টেমএর জন্য একটি আউটপুট সম্প্রসারণ মডিউল। এটি অতিরিক্ত নিরাপত্তা আউটপুট এবং সহায়ক সংকেত প্রদান করে, যা শিল্প অটোমেশনে নিরাপদ এবং নির্ভরযোগ্য মেশিন নিয়ন্ত্রণ নিশ্চিত করে।
মডিউলটি সরাসরি MSR300 বেস মডিউলথেকে লজিক যোগাযোগ করে, যা প্রদান করে তিনটি সাধারণত খোলা (N.O.) নিরাপত্তা যোগাযোগ এবং একটি সাধারণত বন্ধ (N.C.) সহায়ক যোগাযোগ। রিসেট লজিক এবং ত্রুটি নির্ণয় বেস ইউনিট দ্বারা পরিচালিত হয়, যা সিস্টেম নিয়ন্ত্রণ কেন্দ্রীভূত রাখে।
বৈদ্যুতিক রেটিং এবং শক্তি
440R-W23221 চালিত হয় ২৪ V DC এবং শক্তি খরচ ১.৫ W। সঠিক কাজের জন্য বাহ্যিক ফিউজিং প্রয়োজন ৬ A স্লো ব্লো অথবা ১০ A কুইক ব্লো। এটি ব্যবহার করে ৬০/৭৫ °C রেটেড তামার কন্ডাক্টর সুপারিশকৃত তারের আকার ০.২–২.৫ মিমি² (২৪–১২ AWG), টার্মিনাল স্ক্রু টর্ক ০.৬–০.৮ N·mএ টাইট করা হয়।
যান্ত্রিক নকশা এবং মাউন্টিং
এই মডিউলটি DIN রেল মাউন্টযোগ্য একটি ৩৫ মিমি স্ট্যান্ডার্ড রেলএ, যা শিল্প নিয়ন্ত্রণ ক্যাবিনেটের ভিতরে সহজ ইনস্টলেশন সম্ভব করে। এতে অপসারণযোগ্য টার্মিনাল আছে সুবিধাজনক ওয়্যারিংয়ের জন্য, এবং হাউজিং IP40 রেটেড, টার্মিনাল IP20 রেটেড, যা ধুলো এবং দুর্ঘটনাজনিত স্পর্শ থেকে সুরক্ষা নিশ্চিত করে।
সার্টিফিকেশন এবং অনুমোদন
Allen-Bradley 440R-W23221 বিশ্বব্যাপী নিরাপত্তা মান পূরণ করে, যার মধ্যে রয়েছে ISO 13849-1 (PLe, Cat. 4) এবং IEC 62061 / IEC 61508 (SIL CL 3)। এটি UL, CE, এবং TÜV সার্টিফাইডও, যা বিশ্বব্যাপী শিল্প অটোমেশন অ্যাপ্লিকেশনের জন্য উপযুক্ত।
পরিবেশগত এবং ইনস্টলেশন নোট
নিরাপদ DIN রেল এ সুরক্ষিত মাউন্টিং নিশ্চিত করুন এবং অতিরিক্ত কম্পন এড়িয়ে চলুন, IEC 60068-2-6/7 নির্দেশিকা অনুসরণ করে। দীর্ঘমেয়াদী নির্ভরযোগ্যতা বজায় রাখতে সঠিক গ্রাউন্ডিং এবং তামার কন্ডাক্টর ব্যবহার করুন।
প্রযুক্তিগত স্পেসিফিকেশন
| বিশেষণ | বিস্তারিত |
|---|---|
| ক্যাটালগ নম্বর | 440R-W23221 |
| সিরিজ | MSR330P গ্রুপ ১ |
| কার্য | MSR300 এর জন্য আউটপুট সম্প্রসারণ মডিউল |
| নিরাপত্তা আউটপুট | ৩ × সাধারণত খোলা (N.O.) |
| সহায়ক আউটপুট | 1 × সাধারণত বন্ধ (N.C.) |
| চালানোর ভোল্টেজ | ২৪ ভি ডিসি |
| বিদ্যুৎ খরচ | 1.5 W |
| ইনপুট টাইপ | শুধুমাত্র বেস মডিউল থেকে লজিক |
| মাউন্টিং | 35 মিমি DIN রেল |
| টার্মিনাল টাইপ | রিমুভেবল |
| তারের আকার | 0.2–2.5 mm² (24–12 AWG) |
| টার্মিনাল স্ক্রু টর্ক | 0.6–0.8 N·m |
| এনক্লোজার রেটিং | IP20 (টার্মিনাল), IP40 (হাউজিং) |
| বাহ্যিক ফিউজিং | 6 A স্লো ব্লো / 10 A কুইক ব্লো |
| সার্টিফিকেশন | ISO 13849-1: PLe, Cat. 4; IEC 62061 / IEC 61508: SIL CL 3; UL, CE, TÜV |
| উৎপত্তি দেশ | যুক্তরাষ্ট্র |
মূল বৈশিষ্ট্য
-
তিনটি N.O. সেফটি আউটপুট এবং একটি N.C. সহায়ক কন্টাক্ট প্রদান করে।
-
24 V DC এ কাজ করে, মাত্র 1.5 W বিদ্যুৎ খরচ করে।
-
DIN রেল মাউন্টযোগ্য সহজ ইনস্টলেশনের জন্য রিমুভেবল টার্মিনাল সহ।
-
IP20/IP40 রেটেড হাউজিং, সুরক্ষিত এনক্লোজারের জন্য উপযুক্ত।
-
সার্টিফাইড ISO 13849-1 PLe, Cat. 4 এবং IEC 61508 SIL CL 3।
-
শুধুমাত্র MSR300 বেস মডিউল এর সাথে সামঞ্জস্যপূর্ণ, কেন্দ্রীভূত নিয়ন্ত্রণ নিশ্চিত করে।
