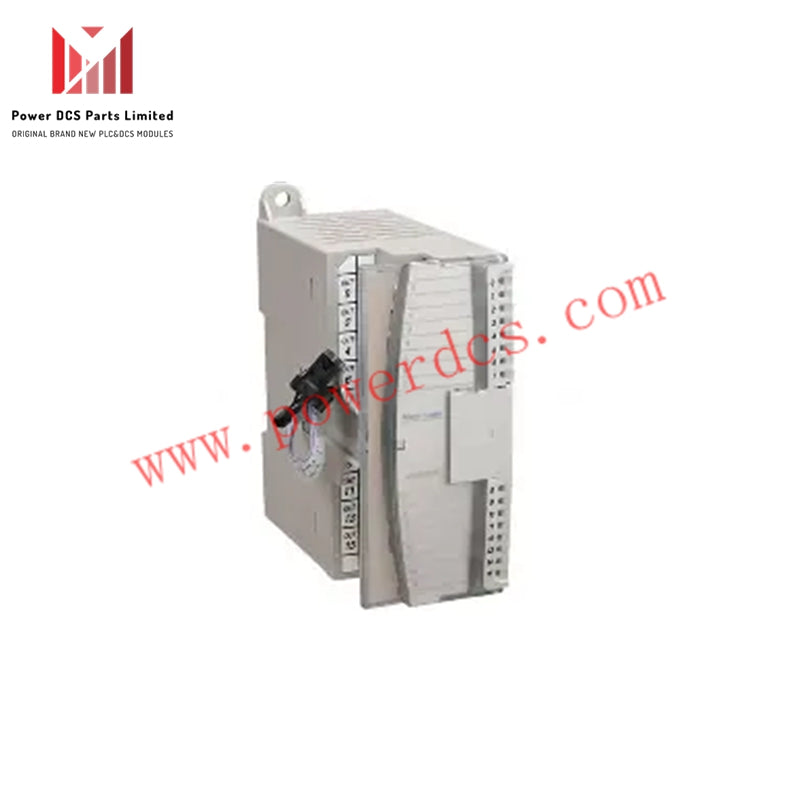

Allen Bradley 1762-IQ8OW6 Kombiniertes Ein-/Ausgabemodul

Allen-Bradley 1762-IQ8OW6 MicroLogix Kombiniertes E/A-Modul

Allgemeine Informationen

• Hersteller: Rockwell Automation

• Marke: Allen-Bradley

• Teilenummer / Katalog-Nr.: 1762-IQ8OW6

• Serie: MicroLogix

• Modultyp: Kombiniertes E/A-Modul

• Anzahl der Eingänge: 8 (Sink/Source)

• Eingangsgruppen: 2 (4 Kanäle pro Gruppe)

• Nenn-Eingangsspannung: 24 VDC

• Eingangsspannungsbereich: 10–30 VDC

• Anzahl der Ausgänge: 6 Relais-Ausgänge

• Kontaktform: Normalerweise offen (N.O.)

• Betriebsspannung Ausgang: 5–265 V AC; 5–125 V DC

• Kontaktbewertung Ausgang: 2,5 A für 240/120 VAC; 2,0 A für 24 VDC; 1,0 A für 125 VDC

• Bewertung Ausgangsmodul: 0,333

• Eingangsleistung: 24 V DC

• Betriebsspannungsbereich: 10–30 V DC

• UPC: 10662074399076

• Physikalische Abmessungen (B × H × T): 90 × 40,4 × 87 mm (3,54 × 1,59 × 3,43 in.)

• Höhe einschließlich Montagelaschen: 110 mm (4,33 in.)

• Gewicht: 0,28 kg (0,62 lbs)

Modulübersicht
Das 1762-IQ8OW6 ist ein MicroLogix kombiniertes E/A-Modul mit acht 24 VDC bewerteten Sink/Source-Eingangskanälen und sechs normalerweise offenen (N.O.) Relais-Ausgangskanälen. Die Ausgänge arbeiten innerhalb eines Spannungsbereichs von 5–265 V AC oder 5–125 V DC.

Eingangs-/Ausgangskonfiguration

• Drei E/A-Gruppen:

• Gruppe 1: Eingänge 0–3

• Gruppe 2: Eingänge 4–7

• Gruppe 3: Alle Ausgangskanäle

• Minimale Einschalt-Eingangsspannung: 10 VDC

• Maximale Ausschalt-Eingangsspannung: 5 VDC

• Eingangssignalverzögerung: 8 ms (EIN zu AUS / AUS zu EIN)

• Ausgangsschaltverzögerung: 10 ms (EIN und AUS)

• Maximaler Dauerstrom pro Punkt: abhängig von der Spannung (2,5 A für 240/120 VAC; 2,0 A für 24 VDC; 1,0 A für 125 VDC)

• Maximaler Strom pro Modul: 8 A

Zusätzliche Spezifikationen

• Stromversorgungs-Abstandsbewertung: darf nicht weiter als 6 Steckplätze vom Hauptstromversorgung entfernt installiert werden

• Backplane-Stromaufnahme: 110 mA @ 5 V DC; 80 mA @ 24 V DC

• Wärmeabgabe: 5,0 W @ 30 V DC; 4,4 W @ 26,4 V DC

• Ausgangsleckstrom (Ausschaltzustand): 0 mA

• Minimale Ausgangs-Einschaltstromstärke: 10 mA

Beschreibung
Das 1762-IQ8OW6 Modul ist für zuverlässige Leistung in industriellen Automatisierungssystemen konzipiert und bietet präzise Eingangserfassung sowie robuste Relais-Ausgangssteuerung. Die Kombination aus Sink/Source-Eingängen und N.O. Relais-Ausgängen ermöglicht das Ansteuern von Aktuatoren, Magnetventilen und anderen Geräten bei gleichzeitig schnellen Reaktionszeiten und sicherem Betrieb. Das kompakte Design, die Effizienz des Backplane-Stromverbrauchs und die Montageflexibilität machen es ideal für MicroLogix-Systeme mit hohen Leistungsanforderungen.
