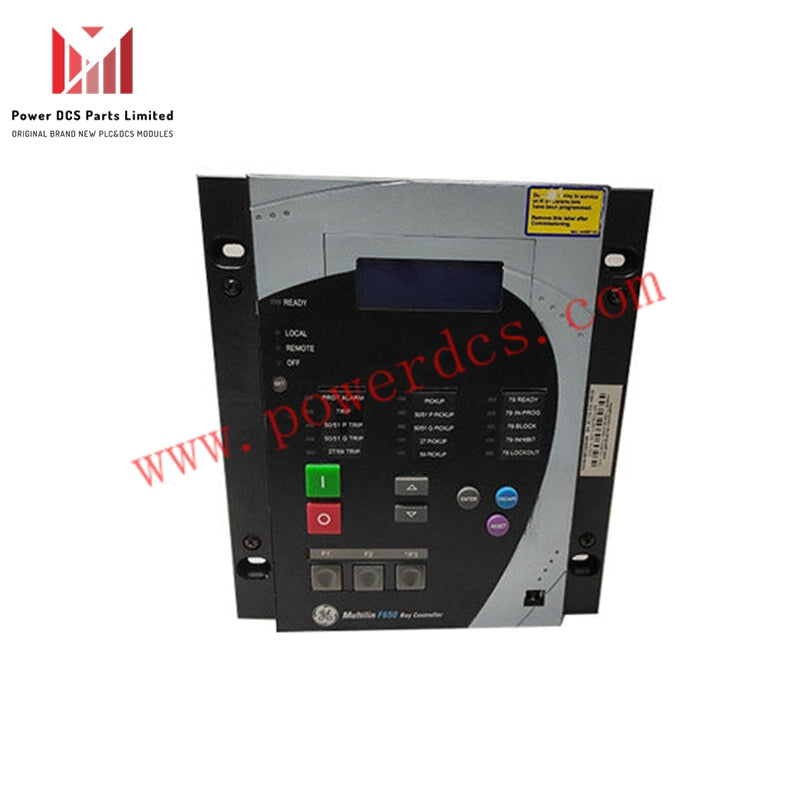

GE Multilin F650BABF1G1HIS6E – Speisungsschutz- und Feldsteuerungsrelais

Der GE Multilin F650BABF1G1HIS6E ist ein Hochleistungs-Speisungsschutz- und Feldsteuerungsrelais, das für fortschrittliche Automatisierung und Steuerung elektrischer Speisungen entwickelt wurde. Als Teil der Multilin F650-Serie von GE bietet es robuste Schutzfunktionen, umfangreiche Steuerungsmöglichkeiten und flexible Konfigurationsoptionen, die auf moderne elektrische Verteilungssysteme zugeschnitten sind.

Technische Spezifikationen

• Modellnummer: F650BABF1G1HIS6E
  (Zeigt spezifische Hardware- und Softwarekonfiguration an)

• Anwendung: Speisungsschutz und Feldsteuerung

• Anzeige: Grafisches LCD mit IEC-Symbolen

• Serielle Kommunikation hinten: Redundante Glasfaseroptik

• Ethernet-Kommunikation hinten: Redundantes 10/100 Base TX mit Precision Time Protocol (IEEE 1588)

• I/O-Konfiguration:

• Steckplatz F: 16 Digitaleingänge + 8 Digitalausgänge

• Steckplatz G: Leer (laut Modellcode)

• Hilfsspannung: Hoch (110–250 VDC)

• Sprache: Englisch (Frontpanel und Firmware)

• Umweltschutz: Beständige Beschichtung für raue chemische Umgebungen

• Erweiterte Anzeigeoptionen: Front-USB-Anschluss für Konfiguration und Diagnose

Kommunikationsprotokolle

• IEC 61850 Ausgabe 2 (Zertifiziert)

• Modbus® RTU & TCP/IP

• DNP 3.0 Level 2

• IEC 60870-5-104

Hauptmerkmale

Umfassende Schutzfunktionen

• Überstromschutz:

• Sofort- und zeitverzögerter Überstromschutz für Phasen-, Neutral-, Erd-/empfindliche Erd- und Negativsequenzströme

• Unterstützt eine breite Palette von Zeitkennlinien: IEEE/ANSI, IEC A/B/C, langzeitinvers, kurzzeitinvers, GE IAC, I²t, definite Zeit und 4 benutzerdefinierte Kennlinien

• Über-/Unterspannungsschutz:

• Phasenunterspannung/-überspannung (drei einzelne Phasenkomponenten)

• Neutral- und Hilfsspannungsschutz

• Ideal für Lastabwurf, Quellenumschaltung und Backup-Schutz

• Über-/Unterfrequenzschutz:

• Sechsstufige Über- und Unterfrequenzelemente

• Unterstützt frequenzabhängige Lastabwürfe

• Richtungsüberwachung:

• Für Phasen-, Neutral-, Erd- und empfindliche Erdströme

• Schalterausfall-Schutz:

• Erkennt Ausfälle bei der Schalterbetätigung und leitet Backup-Maßnahmen ein

• CT/VT-Überwachung:

• Überwacht die Integrität des Transformatorstromkreises und blockiert Funktionen bei Fehlern

• Überwachung des Auslösekreises:

• Gewährleistet die Integrität der Auslöse- und Schließspulen des Leistungsschalters

• Schutz bei blockiertem Rotor

• Lichtbogen-Erkennung

• Integrierte Lichtbogenerkennung erhöht die Personensicherheit

Fortschrittliche Steuerung und Automatisierung

• Feldsteuerung:

• Unterstützt komplexe Einspeiseschemata (z. B. Ringbus, Doppelunterbrecher, Breaker-and-a-half)

• Programmierbare Logik:

• Ermöglicht kundenspezifische Schutz- und Steuerungssequenzen

• Lastabwurf- und Umschaltpläne:

• Erhöht die Systemzuverlässigkeit und Betriebszeit

Überwachung und Messung

• Echtzeit-Datenerfassung und Systemdiagnose

• Umfangreiche Überwachung elektrischer Parameter

Benutzeroberfläche

• Großes Grafik-LCD:

• Displays mit IEC-Symbolen für intuitive Bedienung

• HMI mit programmierbaren Tasten:

• Einfache Navigation durch Einstellungs- und Steuerungsmenüs

Robuste Konstruktion

• Für den Langzeitbetrieb in industriellen Umgebungen ausgelegt

• Modulares Ausziehdesign für vereinfachte Wartung und minimale Ausfallzeiten

Flexible Integration

• Kompatibel mit einer Vielzahl von Umspannwerksautomationssystemen

• Redundante Kommunikation gewährleistet hohe Verfügbarkeit und Zuverlässigkeit
