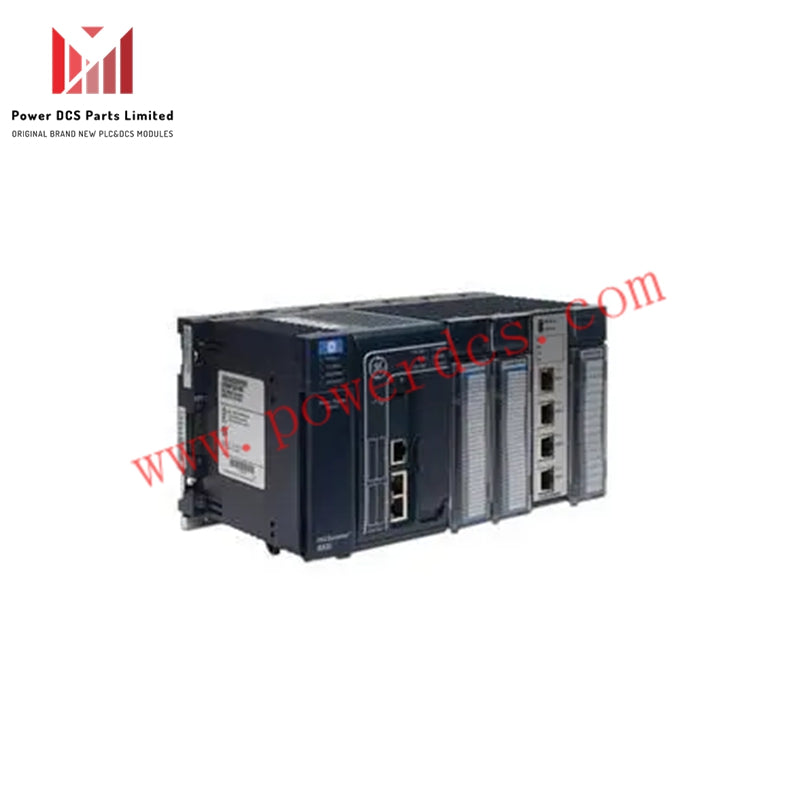

GE Fanuc IC697PWR720C Stromversorgungsadaptermodul

GE Fanuc IC697PWR720 Ein-Schacht-Netzteiladapter (PSA) Modul

Zuverlässige Stromschnittstelle für IC697 I/O-Systeme

Übersicht

Das GE Fanuc IC697PWR720 ist ein Ein-Schacht-Netzteiladapter (PSA) Modul , das für die Verwendung mit dem IC697 I/O-System entwickelt wurde. Dieses Modul ermöglicht den Anschluss einer externen Stromversorgung an ein IC697-Rack und ist ideal für Systeme, die eine flexible Stromintegration erfordern.

Hauptmerkmale

• Ein-Schacht-Design – Belegt den linksten Schacht in einem IC697-Rack

• Schnittstellen zu externen Stromversorgungen – Einfache Verbindung über Kabel

• Kompatibel mit sowohl IC697-Netzteilen als auch anderen externen Stromquellen

• Stellt +5V, +12V und -12V DC Ausgänge für die Rückwand des Racks bereit

• Unterstützt 5V Fernüberwachung von der externen Stromversorgung

Leistungsausgangsspezifikationen

Das PSA liefert Strom an die Rückwand mit folgenden maximalen Stromstärken:

• +5V DC Ausgang: 18 Ampere

• +12V DC Ausgang: 2 Ampere

• -12V DC Ausgang: 1 Ampere

Diese Spannungen und Ströme werden vollständig von der externen Stromquelle bereitgestellt, wobei das PSA als Schnittstelle zum Rack fungiert.

Überwachung & Systemschutz

• +5V Überwachung: Das PSA überwacht kontinuierlich den +5V Ausgangspegel

• Eingangsleistung OK (TTL-Signal): Zeigt an, ob die externe Eingangsspannung ausreichend ist, um eine ordnungsgemäße Haltezeit für eine sichere Abschaltung zu gewährleisten

• Vom PSA erzeugte Rückwandsignale:

• ACFAIL* – Signalisiert Stromausfall bei Wechselstrom

• SYSRESET* – Löst Systemreset während Stromübergängen aus

Um eine geordnete Systemabschaltung bei Stromausfall zu gewährleisten, muss die externe Stromversorgung eine Mindesthaltezeit von 5,05 Millisekunden erfüllen, gemäß ANSI/IEEE STD1014-1987.

Installationshinweise

• Wird in den Netzteil-Schacht (linkste Position) im IC697-Rack eingesteckt

• Erfordert externe Kabelverbindung zur Stromquelle

• Entwickelt für einfache Installation und robuste elektrische Schnittstellen
