GE IS200EDCFG1BAA EX2100 Rückkopplung DC Erregerkarte

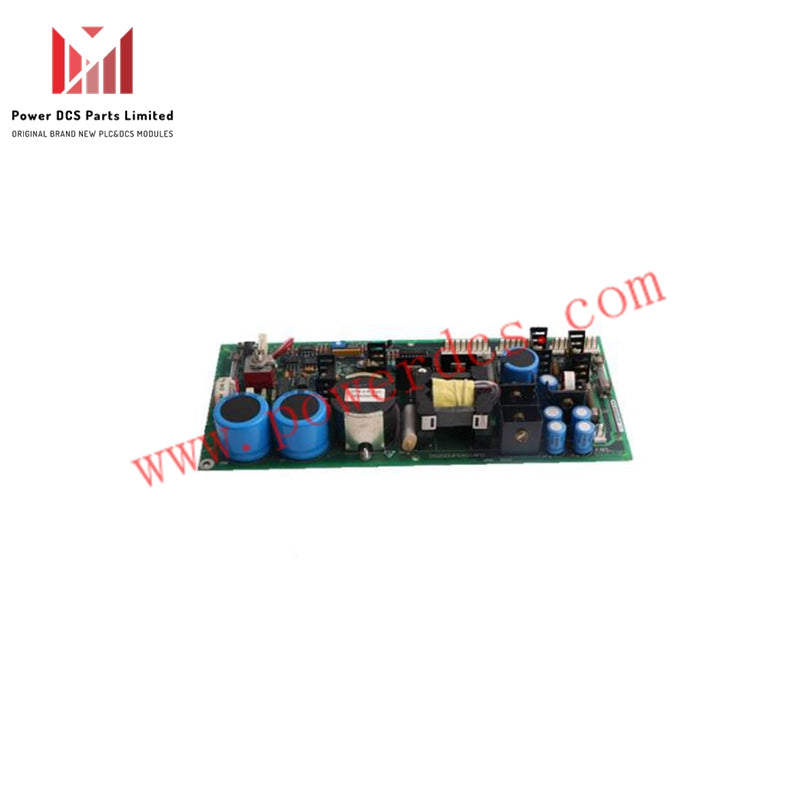

GE IS200EDCFG1BAA – Erreger-Gleichstrom-Rückkopplungsplatine

Allgemeine Produktinformationen

Produktübersicht

Die IS200EDCFG1BAA ist eine überarbeitete Version des ursprünglichen IS200EDCFG1 Boards und wird innerhalb des EX2100 Serien Erregungs-Steuerungssystems verwendet, das von GE entwickelt wurde. Es fungiert als Erreger-Gleichstrom-Rückkopplungsplatine (EDCF), die dazu dient, kritische Rückkopplungssignale bezüglich Feldspannung und -strom innerhalb der SCR-Brücke des EX2100-Antriebs zu überwachen und weiterzuleiten.

Dieses Modell umfasst die folgenden Revisionen:

• Funktionale Revision 1: B

• Funktionsrevision 2: A

• Artwork-Revision: A

Hauptfunktionen

• Misst Feldstrom und Spannung für das EX2100 Antriebssystem.

• Stellt Rückmeldesignale an das System über Glasfaserkommunikation bereit.

• Schnittstelle direkt mit der EISB-Platine über hochgeschwindigkeits Glasfaseranschlüsse.

• Beinhaltet an Bord Diagnosen wie eine LED-Anzeige (PSOK), die grün leuchtet, um den normalen Betrieb der Stromversorgung anzuzeigen.

Wichtige Hardwaremerkmale

• LED-Anzeige:

• Beschriftet mit PSOK

• Zeigt den Status der Stromversorgung an (Grün = Normalbetrieb)

• Anschlüsse:

• CFOF – Feldstrom-Rückmeldungsimpuls (HFBR-1528 Treiber)

• VFOF – Spannung-Rückmeldungsimpuls (HFBR-1528 Treiber)

• J16 Anschluss: Akzeptiert eine 24 VDC Eingangsspannung

• Glasfaseranschlüsse:

• Pullover:

• Unterstützt PPT-Spannungsbereiche von 140 V RMS bis 1400 V RMS

• 8 Brücken-Spannungsskalierungs-Jumper

• Stromversorgungsanforderungen:

• Betrieb mit einer externen 24 VDC-Stromquelle über an Bord befindliche Spannungsregler

Konstruktion und Schutz

• Hergestellt mit einer normalen Leiterplatten-Schutzbeschichtung, klassifiziert unter der „G1“ Gruppenzuordnung.

• Entwickelt für Langlebigkeit und dauerhafte Leistung in industriellen Turbinensteuerungsumgebungen.

Anwendung

Der IS200EDCFG1BAA ist entscheidend für das zuverlässige Funktionieren des EX2100 Erregersystems und ermöglicht eine präzise Steuerung und Rückmeldung der Erregungsparameter bei Dampf, Gas und Wasserturbinen. Er gewährleistet eine effiziente Kommunikation mit Systemsteuerungen und schützt wichtige Rückmeldewege, was zur Aufrechterhaltung der Systemstabilität und Sicherheit beiträgt.
