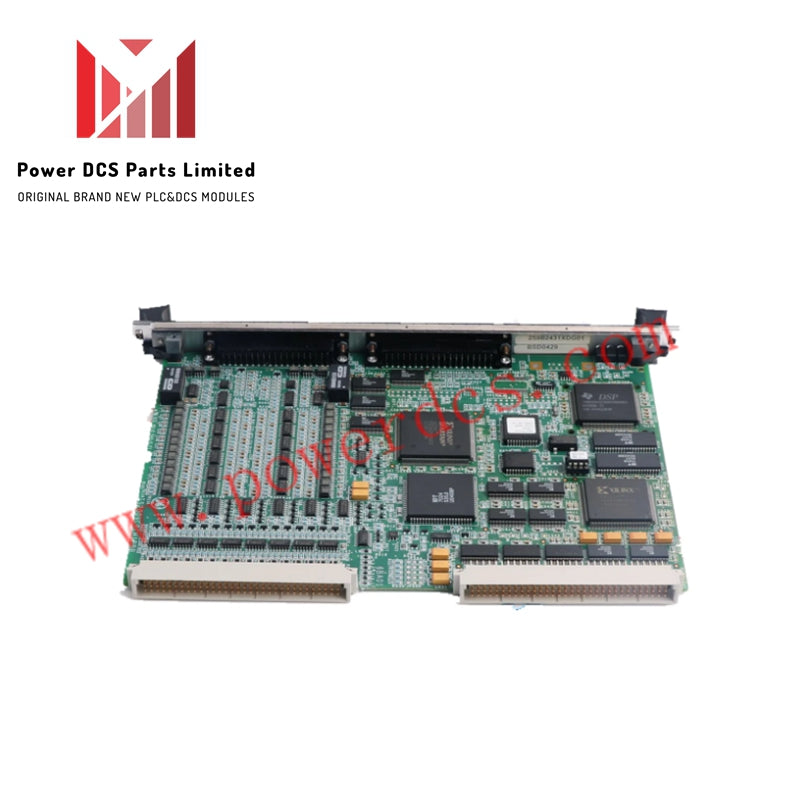

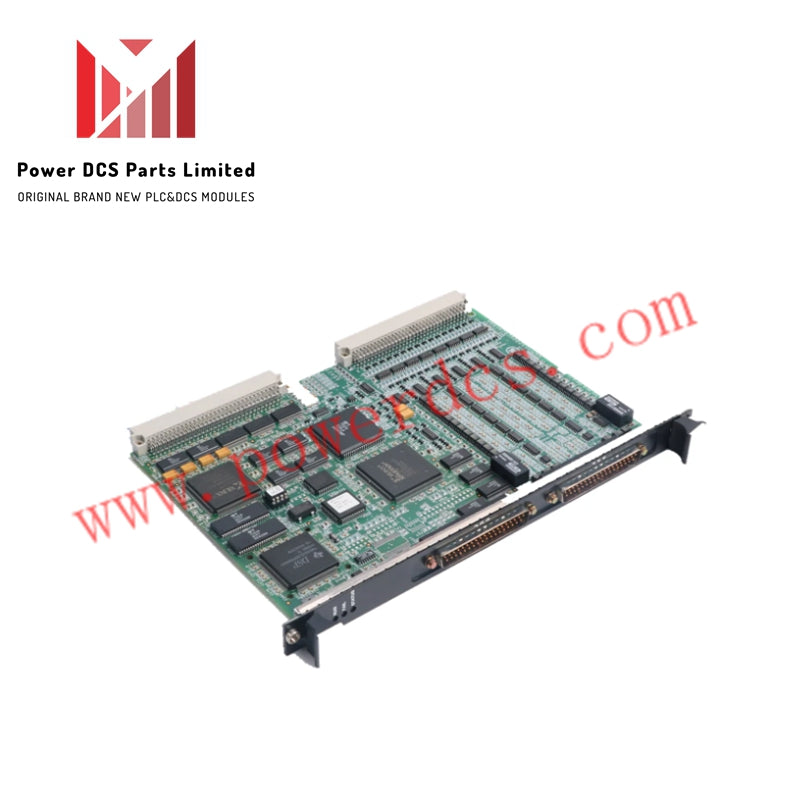

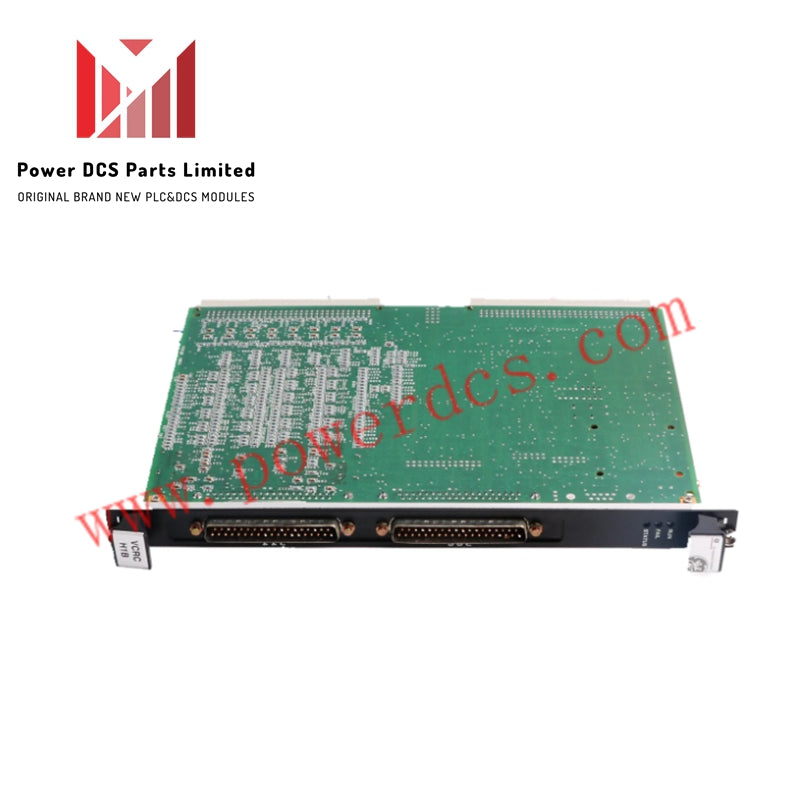

GE IS200EHPAG1BBA Erreger-Tor-Impuls-Verstärkerplatine

Beschreibung

Das GE IS200EHPAG1BBA ist eine Gate-Puls-Verstärkerplatine, die in EX2100- und EX2100e-Erregersystemen verwendet wird. Sie verstärkt glasfaserbasierte Gate-Befehle zur Auslösung von sechs SCRs und gewährleistet präzise Steuerung und Schutz in Hochspannungs-Leistungsumwandlungsanwendungen.

Spezifikationen

• Modell: IS200EHPAG1BBA

• Funktion: Erreger-Gatimpulsverstärker für SCR-Auslösung

• Eingangstyp: Glasfaser (Tx/Rx) vom ESEL-Board

• Gate-Treiberausgang: +15V / –8V typisch

• Spitzen-Gatstrom: >2A

• Schaltfrequenz: Bis zu 20 kHz

• Stromversorgung: 125 VDC nominal (vom EPDM-Modul)

• Isolationsspannung: >2500V RMS (Steuerung-zu-Leistung)

• Überwachungsfunktionen: SCR-Leitfähigkeitsrückkopplung, Lüfterdrehzahlsensoren, Temperatursensoren

• Schutzschwellen: Alarm bei 76°C, Fehler/Auslösung bei 87°C

• Montageart: Panel- oder Chassis-Montage im Mark VIe Gestell

• Abmessungen: 16 cm × 16 cm × 12 cm

• Gewicht: 0,5 kg

• Betriebstemperatur: –20°C bis +70°C

• Herkunftsland: USA

• Garantie: 12 Monate

Eigenschaften

• Glasfaser-Schnittstelle: Immun gegen EMI für zuverlässige Signalübertragung

• SCR-Gatimpulsverstärkung: Treibt sechs SCRs mit Hochgeschwindigkeitsschaltfähigkeit

• Thermische Überwachung: Sensoren erkennen Überhitzung und lösen Alarme oder Abschaltungen aus

• Leitfähigkeitsrückkopplung: Gewährleistet genaue SCR-Auslösung und Systemdiagnose

• Hohe Isolationsspannung: Schützt Steuerkreise vor Hochleistungsstörungen

• Kompaktes Design: Passt problemlos in Mark VIe Erregergestelle

• Industrielle Zuverlässigkeit: Entwickelt für den Dauerbetrieb in anspruchsvollen Umgebungen
