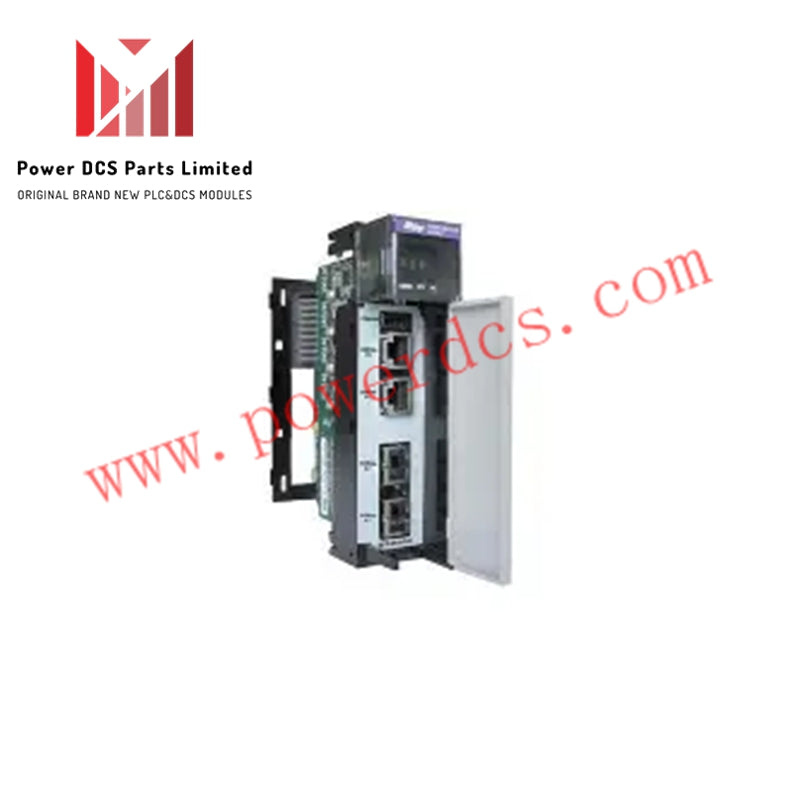

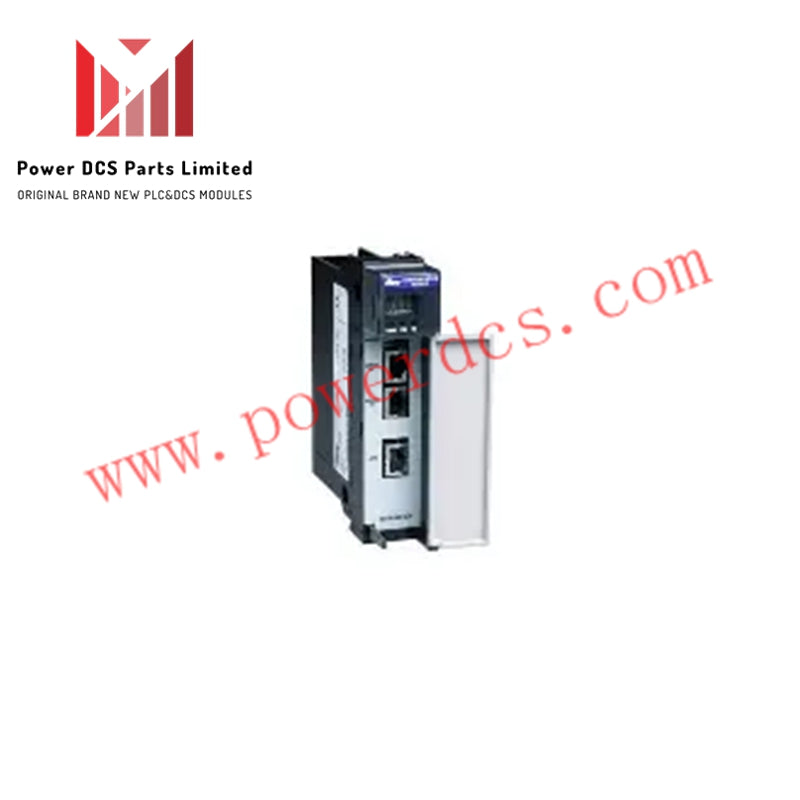

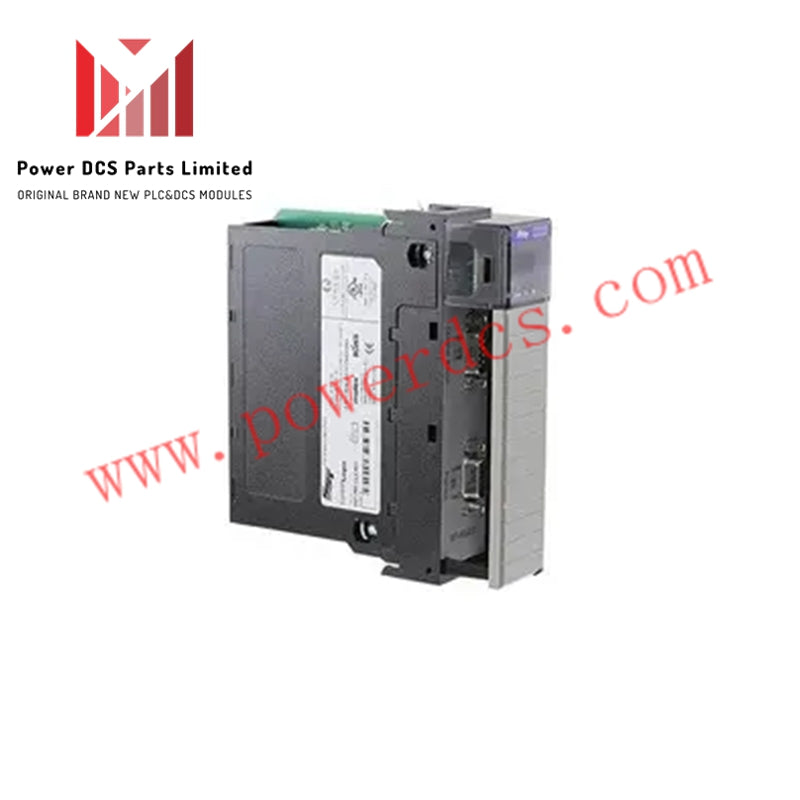

Molex SST-SR4-CLX-RLL | ControlLogix Serielles Kommunikationsmodul

Übersicht

Das Molex SST-SR4-CLX-RLL ist ein Hochleistungs-Seriellkommunikationsmodul, das für Allen-Bradley ControlLogix-Systeme entwickelt wurde. Es bietet vier unabhängige serielle Anschlüsse, die eine nahtlose Integration von Modbus RTU/ASCII und anderen seriellen Geräten ermöglichen. Als Protokoll-Gateway ermöglicht es ControlLogix-Prozessoren die direkte Kommunikation mit Master-, Slave- und seriell basierten Geräten.

Technische Spezifikationen

Kommunikationsanschlüsse

• Anzahl der Anschlüsse: 4 serielle Anschlüsse, konfigurierbar als RS-232, RS-422 oder RS-485

• Unterstützte Protokolle: Modbus RTU (Master/Slave), Modbus ASCII, DF1, ASCII, andere

• Baudraten: 300–115.200 bps

• Datenbits: 7 oder 8

• Stoppbits: 1 oder 2

• Parität: Keine, Gerade, Ungerade

• Flusskontrolle: Hardware (RTS/CTS), Software (XON/XOFF)

ControlLogix-Integration

• Slot-Kompatibilität: Standard ControlLogix-Chassis-Slot

• Backplane-Kommunikation: Kompatibel mit RSLogix 5000 / Studio 5000

• Konfiguration & Diagnostik: Remote Link Library (RLL)

• Daten­austausch: Zyklisch und ereignisgesteuert, konfigurierbare Nachrichtenabbildung und Abfrage

Umwelt­bewertungen

• Betriebstemperatur: 0°C bis +60°C (32°F bis 140°F)

• Lagerungstemperatur: –40°C bis +85°C (–40°F bis 185°F)

• Feuchtigkeit: 5%–95% nicht kondensierend

• Stoß & Vibration: Entspricht den industriellen ControlLogix-Standards

Physikalische Abmessungen und Gewicht

• Abmessungen: 42 × 168 × 37 mm

• Gewicht: 2,0 lbs

• Garantie: 12 Monate

Konnektivität und Leistung

Das SST-SR4-CLX-RLL gewährleistet einen schnellen und zuverlässigen seriellen Datenaustausch über mehrere Protokolle hinweg. Seine vier konfigurierbaren Anschlüsse unterstützen flexible Netzwerktopologien und ermöglichen die direkte Integration von älteren oder modernen seriellen Geräten.

Installation und Zuverlässigkeit

Dieses Modul passt in Standard-ControlLogix-Chassis-Slots und verwendet die Remote Link Library (RLL) für Konfiguration und Diagnostik. Es arbeitet zuverlässig in industriellen Umgebungen mit robusten Temperatur-, Feuchtigkeits- und Stoßwerten, um eine stabile Leistung zu garantieren.
