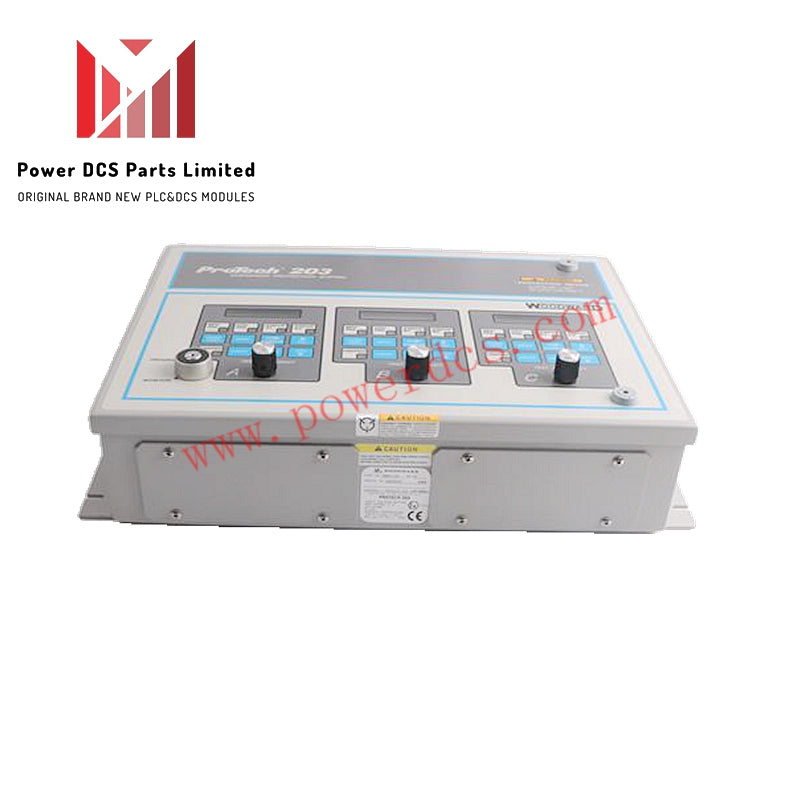

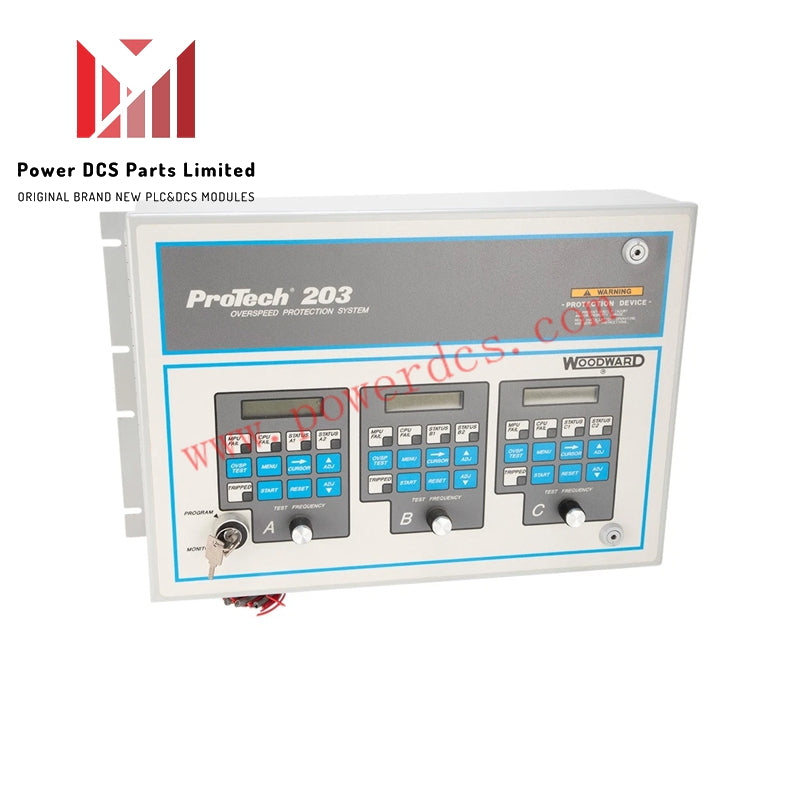

ProTech 203 9907-147 Woodward Überschwingerschutzsystem

Beschreibung

Das 9907-147 ist ein ProTech 203 De-Energize-to-Trip Überschwing-Schutzsystem von Woodward. Es überwacht die Drehzahl des Antriebsmotors mittels magnetischer Sensoren und gewährleistet eine sichere Abschaltung bei Überschreitung der Drehzahl durch eine Zwei-von-Drei-Abstimmungsarchitektur.

Allgemeine Informationen

• Hersteller: Woodward

• Modell: 9907-147

• Systemtyp: De-Energize-to-Trip

• Funktion: Überschwingschutz für Antriebsmotoren

• Eingangsspannung: 24 VDC

Eigenschaften

• Auslösearchitektur: Unabhängige dreikanalige Drehzahlerfassung mit Zwei-von-Drei-Abstimmungslogik

• Drehzahlfrequenzbereich: 100 Hz bis 32 kHz

• Auslösefrequenz: 250 Hz bis 25 kHz

• Genauigkeit: ±(0,05 % des Auslösepunktes in Hz + 2 Hz)

• Fehleranzeigen: CPU- und MPU-Fehlererkennung

• Schnittstelle: 3 LCD-Anzeigen (2 Zeilen x 16 Zeichen), Tastatur, Potentiometer, LED-Anzeigen

• Alarm-Ausgang: Vorhanden

• Verriegelbares Gehäuse: Ja

Umgebungsbedingungen

• Betriebstemperatur: –25 bis +60 °C

• Anzeige-Betriebstemperatur: –15 bis +60 °C

• Installationshinweise: Direkte Sonneneinstrahlung, Feuchtigkeit, EMI vermeiden und in belüfteten, wartungsfreundlichen Bereichen installieren

Abmessungen

• Breite: 482,6 mm

• Höhe: 310,4 mm

• Tiefe: 142,7 mm
