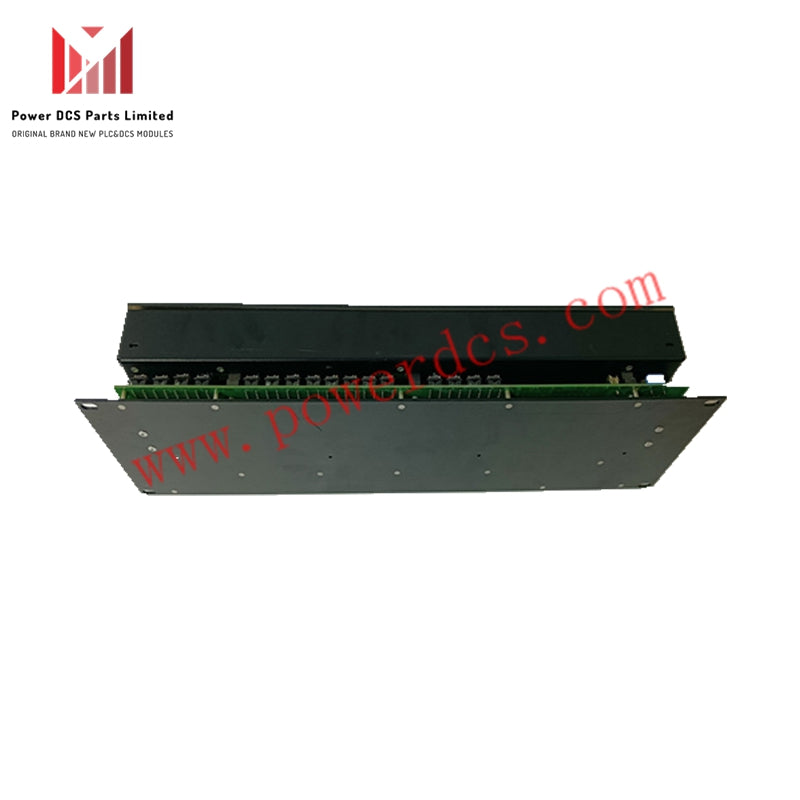

WESDAC D20C | GE D20 C Analog-Digital-Ein-/Ausgabemodul

Produktübersicht: GE Fanuc WESDAC D20 Kombinationsmodul

Hersteller: GE Fanuc
Produktnummer: 820-0221 WESDAC D20
Produktursprung: USA
Gewicht: 1000 g
Versandhafen: Xiamen
Zahlungsbedingungen: T/T
Garantie: 12 Monate

Beschreibung

Das WESDAC D20 Kombinationsmodul besteht aus zwei abnehmbaren Modulen: dem WESTERM D20 C (unten) und dem WESDAC D20 C (oben). Das untere Modul, WESTERM D20 C, dient als Anschlussstelle für alle Feldverdrahtungen, während das obere Modul, WESDAC D20 C, die Datenverarbeitung und Kommunikation mit dem Hauptprozessor D20 übernimmt (siehe Abbildung 2).

Effiziente, kostengünstige I/O-Lösungen

Das D20C Modul ist ideal für Anwendungen mit geringem Punktbedarf. Es unterstützt:

• Statusanzeige

• Steuerausgänge

• Analoge Eingänge und Ausgänge

Konfigurationsoptionen

Das D20C kann mit folgenden I/O-Punkten konfiguriert werden:

• 16 digitale Eingänge

• 8 Momentan- oder Doppel-Funktions-Trip-/Schließ-Steuerausgänge

• Optionale 16 analoge Eingänge

• Optionale 8 analoge Eingänge und 8 analoge Ausgänge

Eigenschaften

• Arbeitet mit höherer Taktfrequenz, um erhöhte Verarbeitungsanforderungen zu erfüllen.

• Zwischenrelais können über ein WESTERM D20KI bereitgestellt werden, ähnlich dem D20K Modul.

• Enthält einen Lokal/Fern-Schalter zum Abschalten der Relais-Spannung und zum Offline-Schalten des Moduls. Der Online/Offline-Status wird an den Hauptprozessor D20 übermittelt und steht dem Host als Pseudo-Status zur Verfügung.

• Zwei DB9-Anschlüsse ermöglichen das Kaskadieren des D.20 Links, der als Kommunikationskanal zwischen der Haupt-D20-CPU und dem WESDAC D20 C dient. Die Stromversorgung für das WESDAC D20 C erfolgt ebenfalls über dieses Kabel.

• Ein einzelner DB9-Anschluss ist dem WESMAINT D20 Wartungsport gewidmet, der die Kommunikation mit einem VT100-Terminal oder Emulator und dem WESDAC D20 A ermöglicht.

• Der Adress-Jumperblock für das WESDAC D20 A befindet sich auf dem WESTERM Modul.
