Woodward 9905-367 Laststeuerungsmodul

Beschreibung

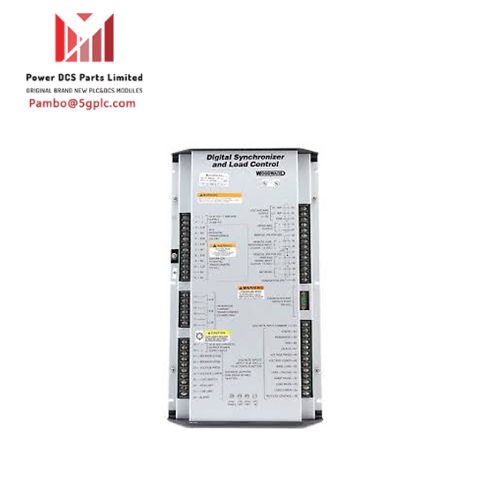

Das Woodward 9905-367 ist ein fortschrittliches Digital-Synchronisierungs- und Laststeuerungsmodul (DSLC), das für die Verwaltung der Synchronisation und Lastverteilung mehrerer parallel betriebener Generatorensätze entwickelt wurde. Diese robuste Steuerungslösung ist darauf ausgelegt, die Leistung von Stromerzeugungssystemen zu optimieren.

Eigenschaften

• Digitale Technologie: Nutzt digitale Technologie für den Betrieb, einschließlich Mikrocontroller oder digitale Signalprozessoren.
• Synchronisation: Stellt sicher, dass Frequenz, Phase und Spannungspegel verschiedener Quellen übereinstimmen, bevor sie an das Stromnetz angeschlossen werden.
• Laststeuerung: Verwaltet die Lastverteilung zwischen verschiedenen Generatoren, um Effizienz zu optimieren und Überlastungen zu vermeiden.
• Automatisierung: Verfügt über Automatisierungsfunktionen, die eine Ausführung ohne ständige manuelle Eingriffe ermöglichen.
• Überwachung und Schutz: Beinhaltet Überwachungsfunktionen zur Verfolgung des Zustands und der Leistung von Generatoren oder Lasten sowie Schutzmechanismen zur Vermeidung von Schäden bei abnormalen Bedingungen.
• Kommunikation: Kann mit anderen Steuerungssystemen kommunizieren, Informationen bereitstellen und Befehle empfangen, um einen koordinierten Betrieb sicherzustellen.
• Integration: Integriert sich in andere Steuerungs- und Überwachungssysteme innerhalb eines Kraftwerks oder Netzes.

Spezifikationen

• Teilenummer: 9905-367
• Hersteller: Woodward
• Produkttyp: Digitales Synchronisierungs-Laststeuerungsmodul
• Drehzahl-Bias-Ausgang: 0,5–4,5 VDC
• Eingangsspannung: 120 VAC
• Betriebstemperatur: -40 bis 158 °F (-40 bis 70 °C)
• Lagerungstemperatur: -67 bis 221 °F (-55 bis 105 °C)
• Gewicht: Weniger als 7 lbs
• PT-Konfiguration: Offenes Delta
• Nennspannung: 120 VAC
• Signal-Eingangsimpedanz: 33K Ohm
• Anzeige: 24-stellige LEDs
• Stromversorgungs-Überspannungsschutz: 900 VDC
