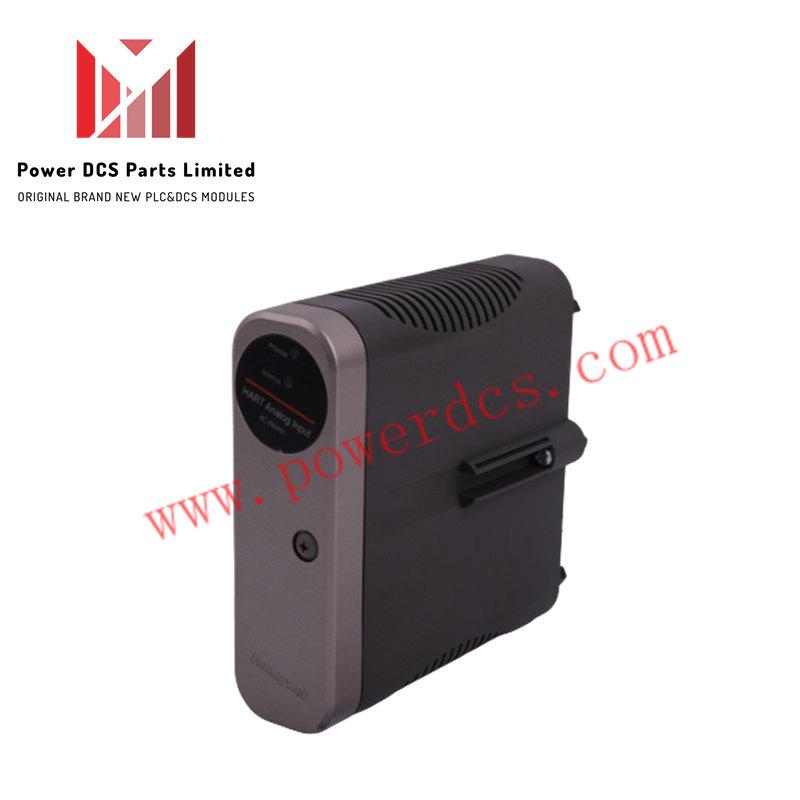

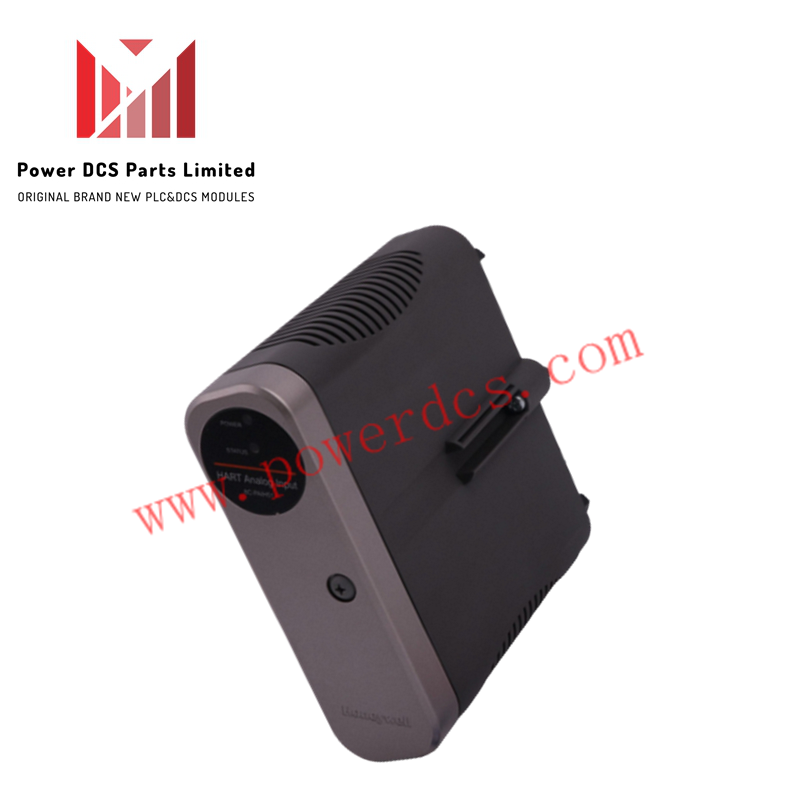

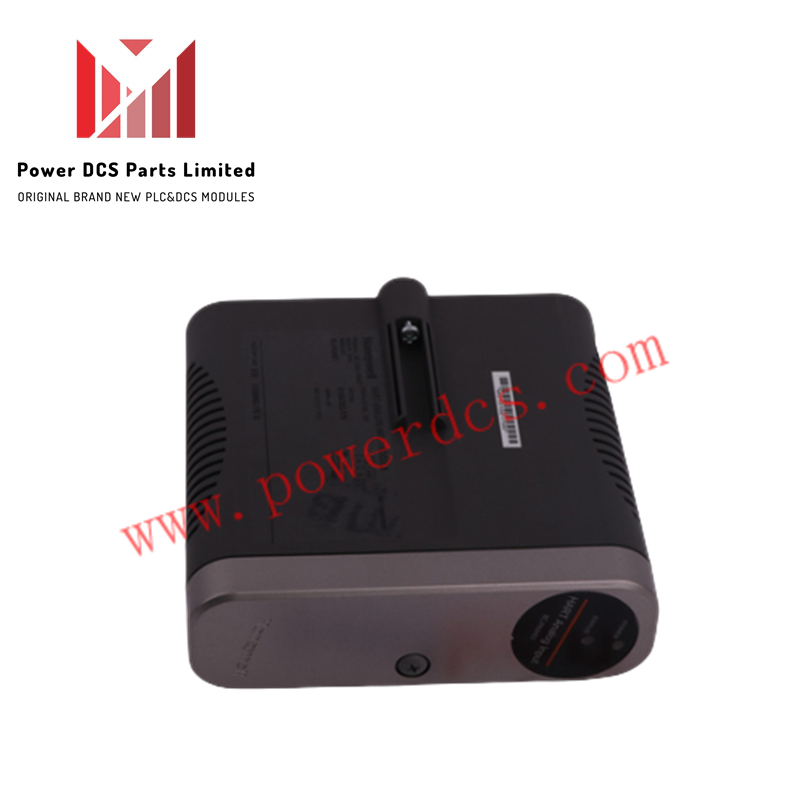

8C-PAIH51 51454362-175 Módulo de entrada analógica HART Honeywell Serie 8

Configurado para la adquisición de señales analógicas y la comunicación mediante protocolo HART en plataformas DCS Honeywell Series 8, el Honeywell 8C-PAIH51 51454362-175 (módulo de entrada analógica HART 8C-PAIH51) proporciona una ejecución física/eléctrica directa.

Especificaciones del hardware

Control de procesos y características del lazo HART

El módulo 8C-PAIH51 51454362-175 procesa mediciones analógicas de campo mientras mantiene una transferencia completa del protocolo de lazo HART de 4-20 mA a las redes del sistema Experion PKS. El aislamiento de canal a canal incorporado limita la interrupción por bucles de tierra y la interferencia eléctrica entre canales en tramos de cableado de campo de alta densidad. Los circuitos de procesamiento digital integrados permiten la extracción en tiempo real de variables secundarias HART, diagnósticos de dispositivos y parámetros de calibración dinámica directamente en los bloques de la base de datos del DCS sin reducir las tasas de actualización del lazo analógico primario.

Preguntas frecuentes

P: ¿Cómo se realizan las conexiones de cableado de campo al ensamblaje del hardware 8C-PAIH51 51454362-175?

R: Las conexiones de campo se realizan mediante conectores terminales modulares extraíbles de la Serie 8 montados en el bloque IOTA correspondiente, admitiendo calibres de cable de hasta 12 AWG (2,5 mm²) de conductor trenzado.

P: ¿Se permite la retirada del cableado de campo sin desconectar los conductores individuales durante el mantenimiento?

R: Sí, el diseño del conector modular permite la retirada e inserción completa del bloque terminal cableado del ensamblaje para facilitar el cambio rápido de módulos y la comprobación de lazos.

P: ¿El módulo 8C-PAIH51 51454362-175 requiere aisladores de señal externos para la comunicación en el lazo HART?

R: No, el módulo incorpora aislamiento de canal interno y extracción directa mediante módem HART a través de las señales del lazo de campo.

Guía de instalación en campo

• Montaje IOTA: Asiente el módulo 8C-PAIH51 51454362-175 en la ranura designada en el ensamblaje de terminación de entrada/salida (IOTA) de la Serie 8 y asegure los mecanismos de retención para establecer la conexión con el plano posterior.
• Cableado modular: Pele los conductores de campo a la longitud adecuada y asegúrelos dentro de los terminales del conector extraíble hasta 12 AWG (2,5 mm²). Asegúrese de que los tornillos de los terminales estén apretados correctamente para mantener un contacto eléctrico confiable y de baja resistencia.
• Continuidad del blindaje: Termine los blindajes generales de los cables analógicos en la barra colectora de tierra del gabinete dedicada utilizando abrazaderas de conexión a tierra de baja impedancia para evitar que el ruido de alta frecuencia ambiental corrompa los flujos de datos digitales HART.
