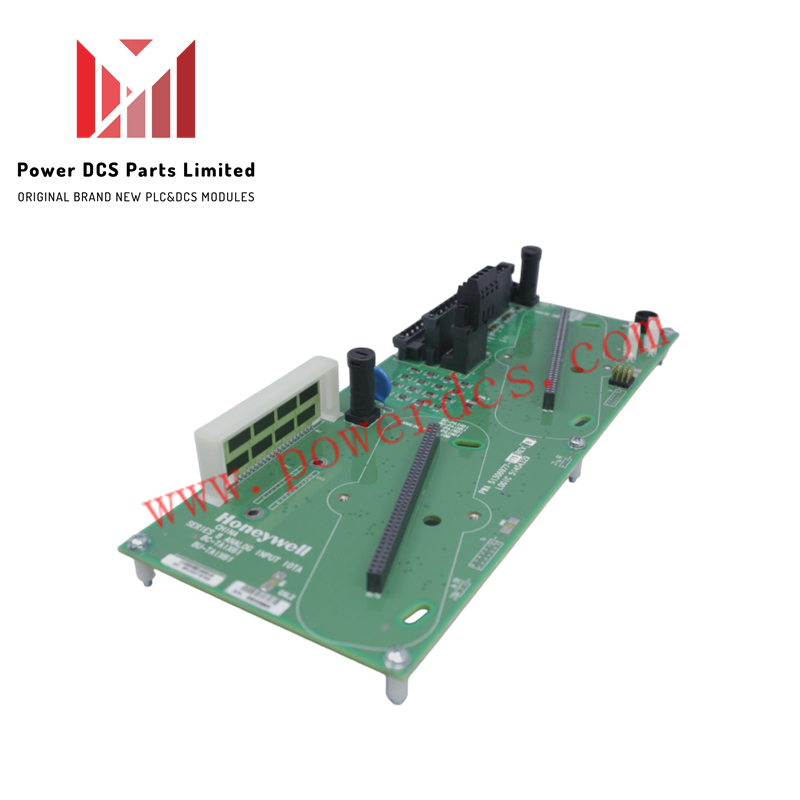

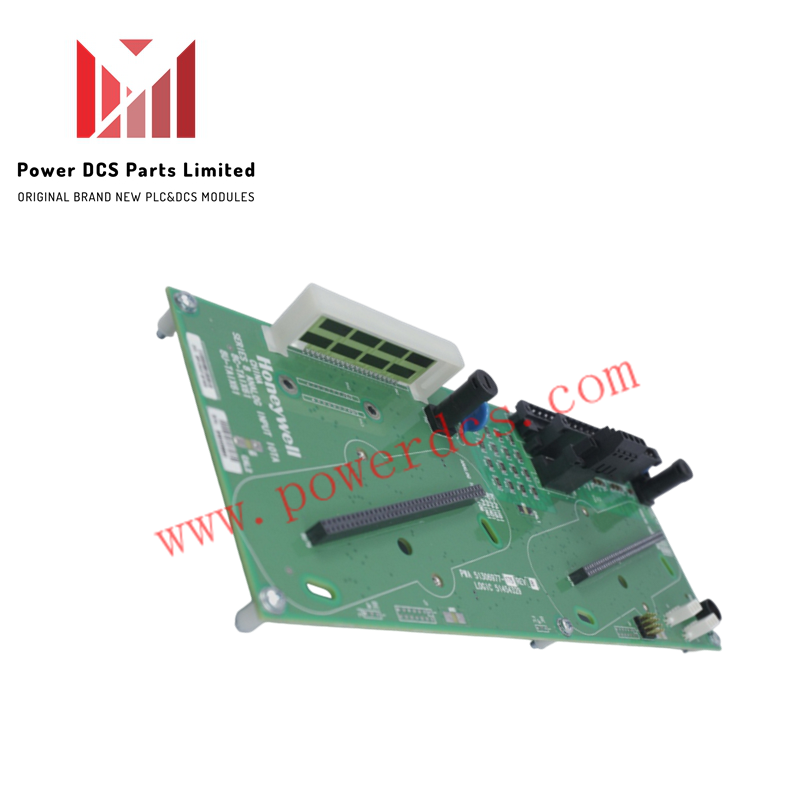

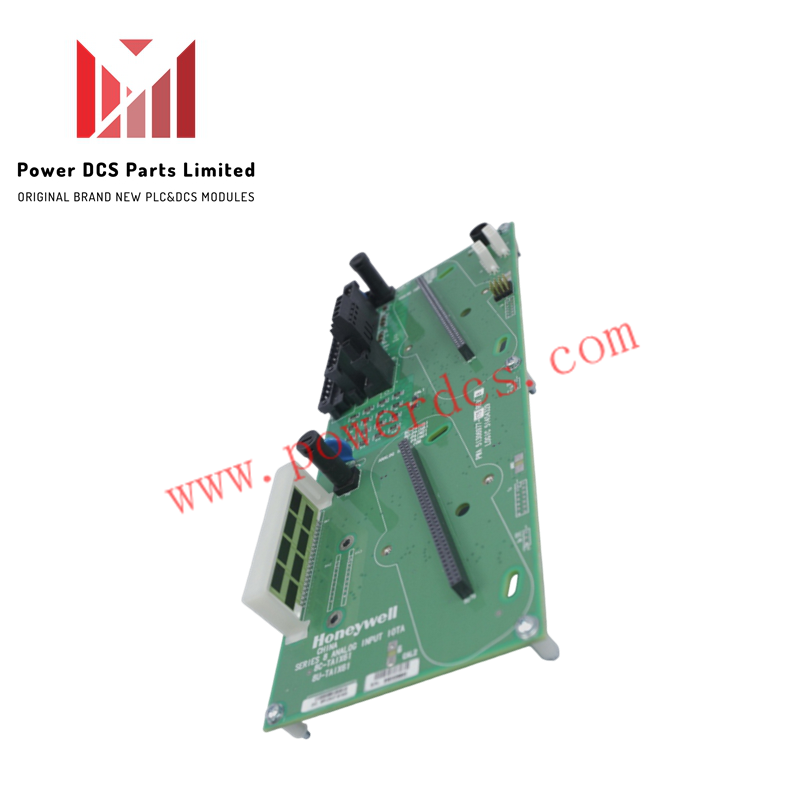

8C-TAIX61 51306977-175 Módulo de entrada analógica serie 8 | Honeywell

Configurado para la digitalización de señales de alta precisión en plataformas Experion PKS, el Honeywell 8C-TAIX61 51306977-175 (Módulo de entrada analógica 8C-TAIX61) proporciona una ejecución física/eléctrica directa.

Especificaciones del hardware

Protocolo de lazo HART de 4-20 mA y aislamiento de canal

El 8C-TAIX61 51307133-175 convierte las variables de proceso analógicas entrantes a formato digital mediante un convertidor analógico-digital (ADC) de 16 bits integrado, con velocidades de muestreo inferiores a 100 ms. El aislamiento galvánico incorporado entre los terminales de entrada de campo y el bus del sistema del backplane evita que voltajes de modo común elevados y picos de ruido eléctrico alcancen los circuitos lógicos principales. Las vías de lazo de corriente admitidas mantienen una baja impedancia de entrada (>250 ohmios) y preservan la comunicación bidireccional mediante el protocolo de lazo HART de 4-20 mA, lo que permite el acceso dinámico a variables de dispositivo y el paso directo de diagnósticos HART a las redes de control Experion sin atenuación de la señal.

Preguntas frecuentes

P: ¿El 8C-TAIX61 admite conexión en caliente (hot-swapping) durante el funcionamiento activo del sistema?

R: Sí, el módulo admite la extracción e inserción bajo tensión (RIUP, por sus siglas en inglés) cuando se instala en una base IOTA de la Serie 8 compatible, lo que permite el mantenimiento de la ranura sin interrumpir la comunicación del bus adyacente.

P: ¿Cómo se configura el rango de entrada para diferentes tipos de sensores en el 8C-TAIX61?

R: Los rangos de señal de entrada (modos de 4-20 mA, 0-10 V o resistencia RTD) se parametrizan por canal mediante software dentro del entorno de ingeniería Honeywell Experion PKS.

P: ¿Qué mecanismos evitan que el ruido eléctrico afecte la precisión de la resolución de 16 bits?

R: La alta impedancia de entrada (>1 Mohm en modo de voltaje) y el aislamiento eléctrico entre campo y bus filtran los transitorios de alta frecuencia y los potenciales de bucle de tierra.

Directrices para la instalación en campo

• Acoplamiento a la base IOTA: Alinee el conector de borde del módulo con la ranura designada en el soporte IOTA de la Serie 8 y presione firmemente hasta que los cierres mecánicos queden completamente asegurados.
• Terminación de tierra del blindaje: Conecte los cables de drenaje de los cables de señal de campo directamente a la barra de conexión a tierra del gabinete designada para evitar interferencias electromagnéticas parásitas en las rutas de señal de bajo nivel.
• Aislamiento de conductos de cableado: Separe los cables de señal de entrada analógica de las líneas de alimentación de CA de alto voltaje y de los cables de motor de variadores de frecuencia (VFD) en bandejas de cables dedicadas.
