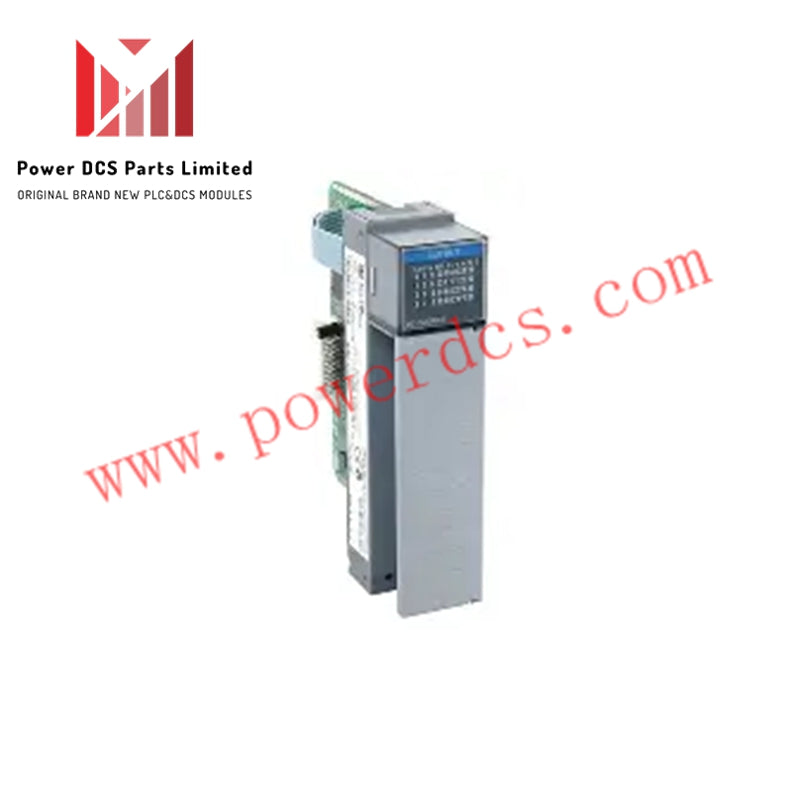

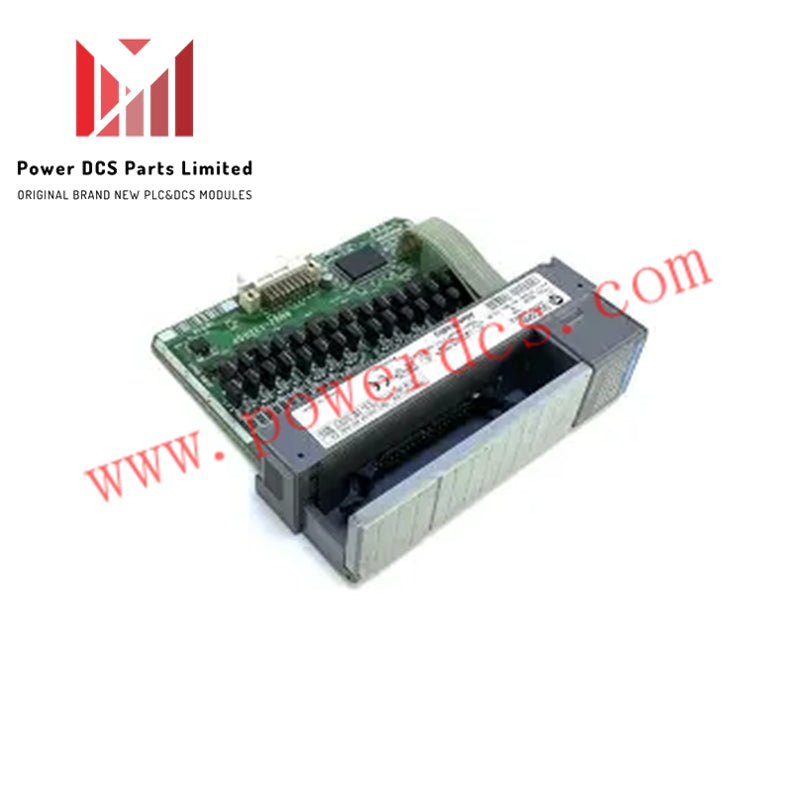

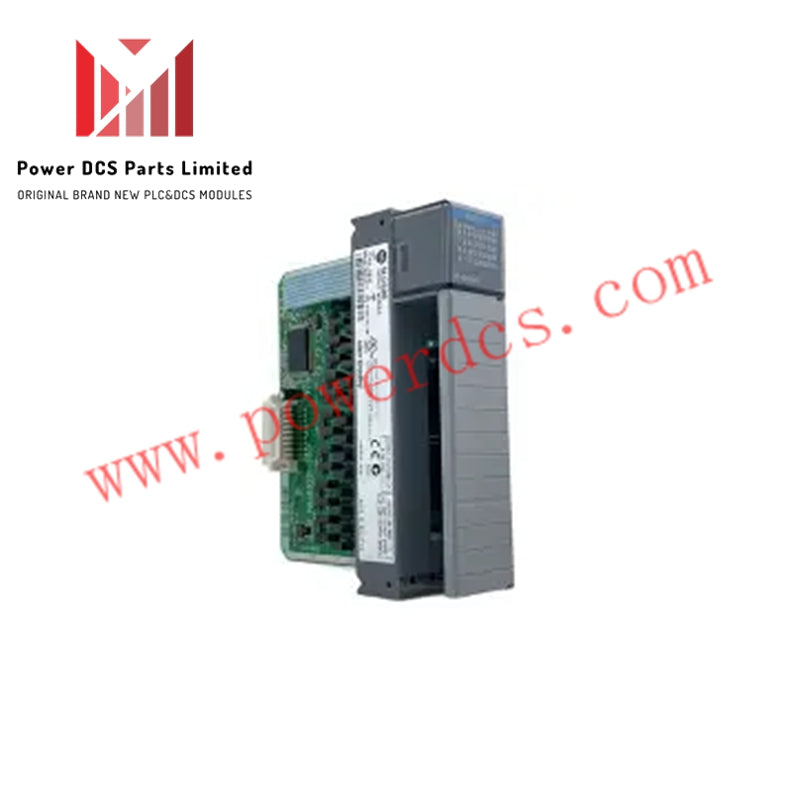

Módulo de Salida Digital DC Allen-Bradley 1746-OB32 SLC 500

Descripción general
El 1746-OB32 es un módulo de salida digital DC de alta densidad diseñado para el sistema Allen-Bradley SLC 500. Cuenta con treinta y dos (32) canales de salida de 24 VDC, organizados en dos (2) grupos de entrada con dieciséis (16) puntos por grupo. Este módulo es compatible con hardware SLC 500 fijo y modular, proporcionando un rendimiento confiable de salida digital en aplicaciones industriales.

Características clave

• Fabricante: Rockwell Automation

• Marca: Allen-Bradley

• Número de pieza/Número de catálogo: 1746-OB32

• Serie: SLC 500

• Tipo de módulo: Módulo de salida digital DC

• Salidas: 32 canales

• Rango de voltaje: 5–50 VDC

• Corriente por salida: 0.25–0.5 A

• Corriente por módulo: 8 A

• Puntos por común: 16

• Corriente del backplane (5 V): 190 mA

• Salida nominal: 24 VDC

• Respuesta escalonada: 60 ms ENCENDIDO, 2.5 ms APAGADO

• Retraso de señal: 0.1 ms ENCENDIDO, 1 ms APAGADO

• Protección electrónica: Ninguna

• Aplicaciones: Aplicaciones de salida DC de alta corriente

• UPC: 10662468092903

• UNSPSC: 32151705

Descripción
El 1746-OB32 proporciona una salida digital de alta densidad de 32 canales para sistemas SLC 500. Cada punto de salida puede entregar 24 VDC con un rango de voltaje de fuente de 5–50 VDC. El módulo consume 0.19 A de corriente del backplane a 5 VDC y ofrece aislamiento del circuito de salida probado a 1500 V AC durante 1 minuto.

El retraso máximo de señal en estado ENCENDIDO es de 0.1 ms, y el retraso en estado APAGADO es de 1 ms. Cada salida soporta una corriente nominal de 0.25 A a 0–60 °C, con una carga mínima de 1 mA. La capacidad de sobretensión es de 1.0 A durante 1 ms, repetible cada 2 segundos. La disipación total de calor del módulo es de 6.45 W, con 0.172 W por punto.

El 1746-OB32 está clasificado para una temperatura de operación de 0–60 °C (32–140 °F) y humedad relativa del 5–95% sin condensación. Resiste choques operativos de 30 G y vibraciones de 2.5 G a 10–200 Hz. El módulo está certificado C-UL y UL para equipos de control industrial, adecuado para ubicaciones peligrosas Clase I, División 2, Grupos A, B, C, D, y cumple con los estándares de inmunidad al ruido NEMA ICS 2-230.
