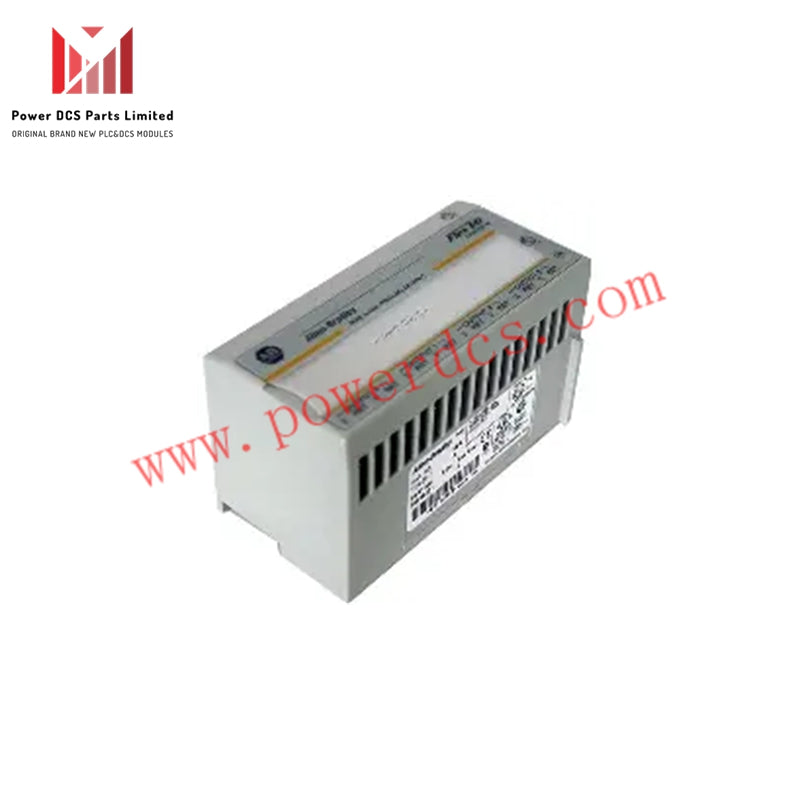

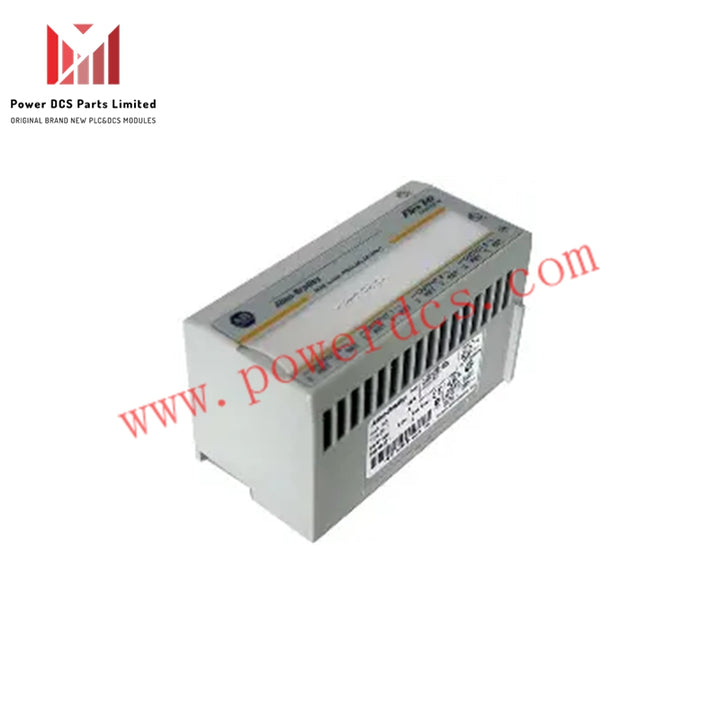

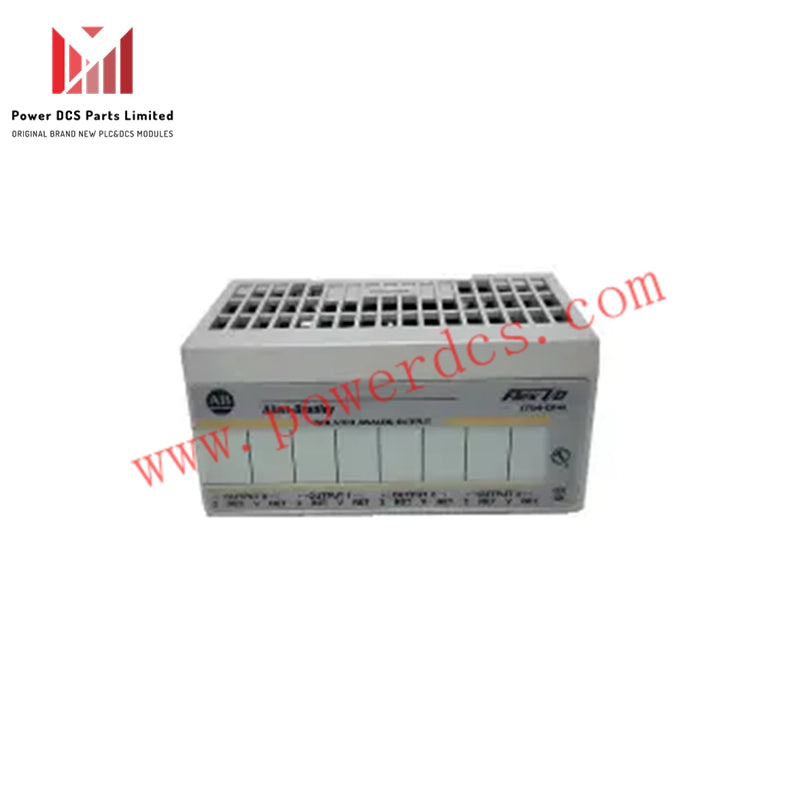

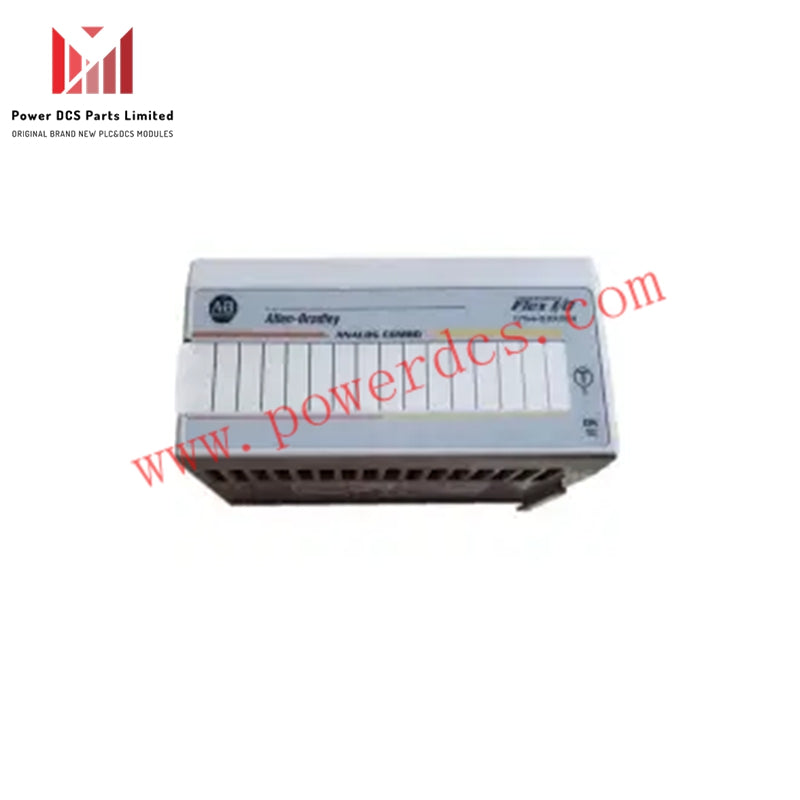

Allen Bradley 1794-OF4I FLEX I/O Módulo Analógico de Salida Aislada

Módulo Analógico de Salida Alta FLEX I/O Allen-Bradley 1794-OF4I

Información General

• Fabricante: Rockwell Automation

• Marca: Allen-Bradley

• Número de Parte / Catálogo No.: 1794-OF4I

• Tipo de Producto: Módulo Analógico de Salida Aislada FLEX I/O

• Tipo de Módulo: Salida Analógica Aislada

• Número de Salidas: 4 Aisladas

• Tipo de Conversión: Convertidor Digital a Analógico

• Resolución: 15 bits + signo

• Resolución de Voltaje: 0.320 mV/cnt

• Respuesta al Escalón al 63% de la Escala Completa: < 25 µs

• Corriente FlexBus: 50 mA

• Suministro DC Externo, Nominal: 24 V DC

• Carga de Corriente en Salida de Voltaje: 3 mA máx.

• Terminal de Corriente de Salida: 4–20 mA

• Terminal de Voltaje de Salida: ±10 V

• Disipación Térmica: 16 BTU/h a 31.2 V DC máx.

• Tasa de Actualización: 2.5 / 5.0 ms todos los canales

• Temperatura de Operación: 0–55 °C (32–131 °F)

• Vibración: 5g a 10–500 Hz

• Choque de Operación: 30 g

• Montaje: Riel DIN

• UPC: 10612598171580

• Dimensiones Físicas: 3.7 × 2.6 × 3.7 in (94 × 66 × 94 mm)

• Peso: 0.62 lbs (0.28 kg)

Resumen del Módulo
El 1794-OF4I es un módulo de salida analógica FLEX I/O con cuatro canales aislados diseñado para una conversión digital a analógica precisa. Soporta salidas tanto de corriente como de voltaje que son totalmente configurables: 4–20 mA, 0–20 mA, ±10 V, ±5 V, 0–10 V y 0–5 V. El módulo ofrece un rendimiento de alta resolución con precisión de 15 bits + signo, una respuesta rápida al escalón (<25 µs) y tasas de actualización de 2.5 o 5 ms para todos los canales.

Alimentación y Aislamiento
El módulo opera con un suministro DC externo de 19.2–31.2 V DC y consume 50 mA del FlexBus. La carga máxima continua de salida de voltaje es de 3 mA, y el voltaje de aislamiento es de 120 V continuo (o 250 V cuando se usa con la base 1794-TBN). La disipación térmica está clasificada en 16 BTU/h a 31.2 V DC.

Rendimiento y Precisión
Tanto los terminales de voltaje como de corriente tienen una precisión absoluta del 0.1% de la escala completa a 25 °C. La deriva térmica es de 0.0012%/°C para voltaje y 0.0025%/°C para corriente. El módulo asegura un rendimiento confiable bajo condiciones de vibración (5g) y choque (30 g).

Descripción
El 1794-OF4I es compatible con múltiples bases terminales (1794-TB2, serie 1794-TB3, 1794-TBN) y puede montarse en riel DIN o panel. Sus cuatro salidas aisladas proporcionan un control flexible de dispositivos analógicos, incluyendo transductores y actuadores, en sistemas de automatización industrial. Su alta velocidad de actualización, conversión precisa y construcción robusta lo hacen ideal para aplicaciones de control exigentes que requieren salida analógica confiable.
