CC-PAIH02 51405038-375 Módulo de entrada analógica de alto nivel Experion PKS | Honeywell

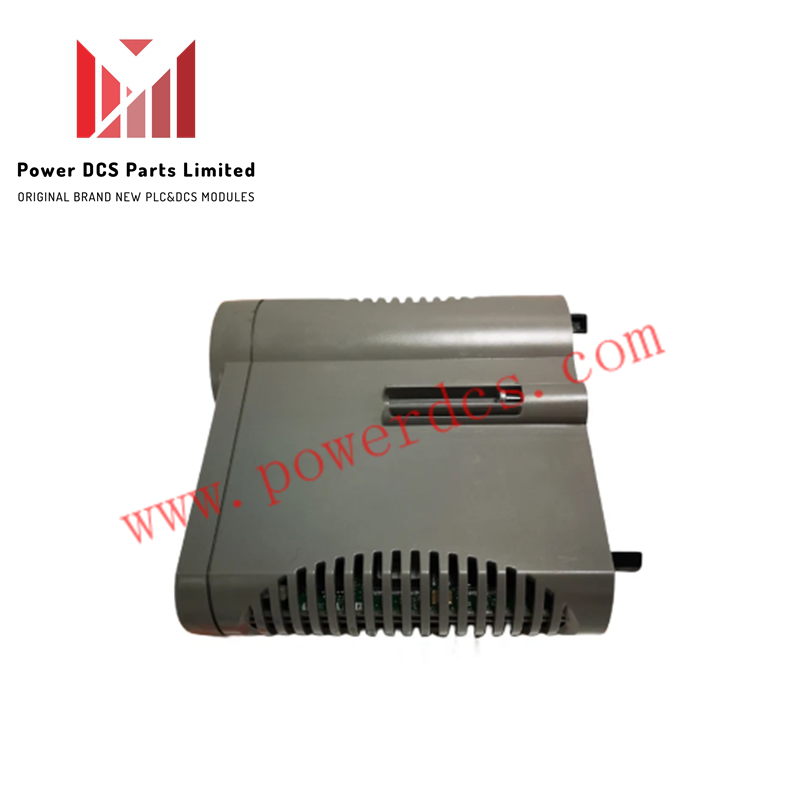

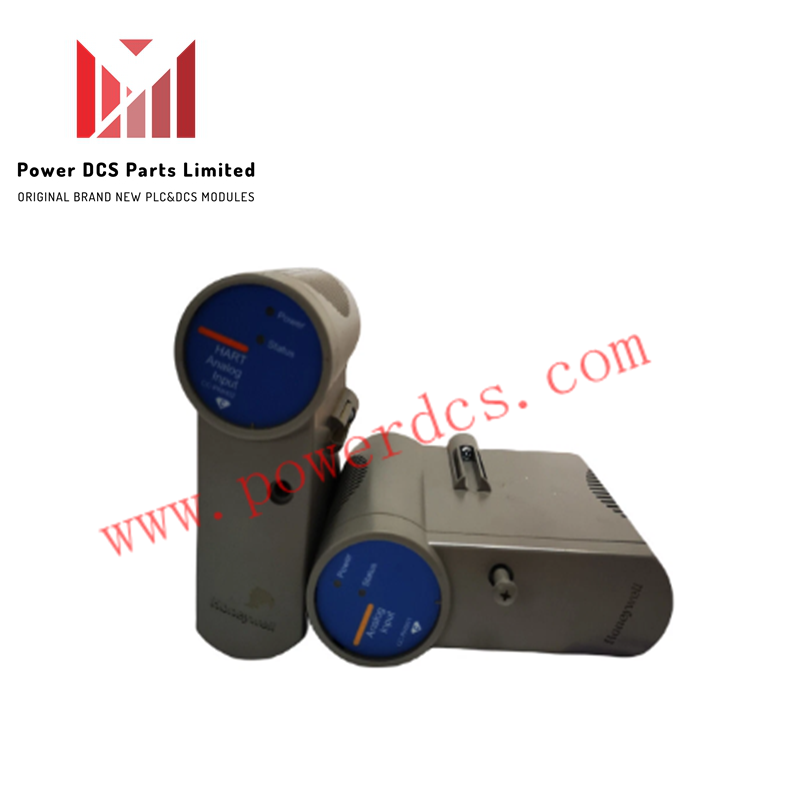

Configurado para la adquisición de señales de alto nivel en los sistemas de control Experion PKS Series-C, el Honeywell CC-PAIH02 51405038-375 (módulo de entrada analógica CC-PAIH02) proporciona una ejecución física/eléctrica directa. Maneja 16 canales de entrada analógica a través de estructuras de bus de Ensamblaje de Terminación de Entrada/Salida (IOTA).

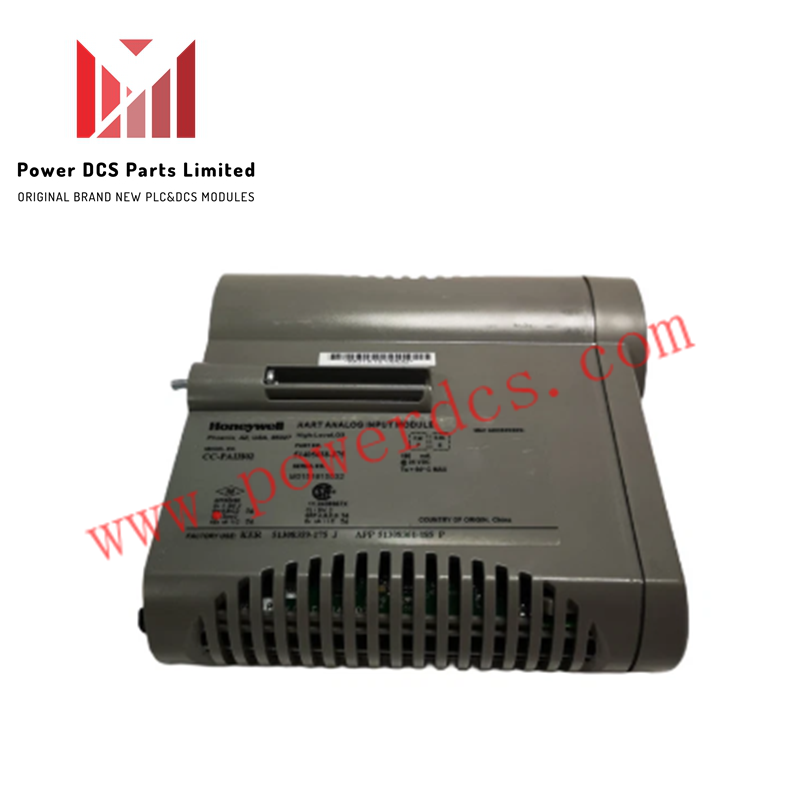

Especificaciones del hardware

Aislamiento entre canales y ejecución del protocolo de lazo HART de 4-20 mA

El módulo de entrada analógica Honeywell CC-PAIH02 51405038-375 digitaliza variables de proceso utilizando un convertidor A/D de 16 bits de alta precisión en un ciclo de escaneo rápido de 50 ms. Cada canal se interconecta directamente con transmisores de campo de 2 hilos o autoalimentados que utilizan el protocolo de lazo HART de 4-20 mA, así como señales de voltaje de 0-5 V, 1-5 V y 0.4-2 V. La arquitectura de circuito interno mantiene un acondicionamiento de señal robusto y una supresión de ruido, proporcionando 70 dB de CMRR para proteger las comunicaciones del plano posterior contra interferencias eléctricas del lado de campo y compensaciones de bucle de tierra.

Preguntas frecuentes

P: ¿Cómo convierte el módulo CC-PAIH02 las señales de corriente de 4-20 mA en mediciones de voltaje internas?

R: Los bucles de corriente se convierten en señales de voltaje internamente a través de resistencias de caída de precisión de 250 ohmios integradas en la ruta del circuito del módulo.

P: ¿Se pueden mezclar entradas de campo de un solo extremo y diferenciales en el mismo módulo CC-PAIH02?

R: Sí, el módulo admite de forma nativa hasta 12 canales de un solo extremo y 4 canales diferenciales según las asignaciones de terminales en el ensamblaje IOTA correspondiente.

Guía de instalación en campo

1. Monte la base IOTA de la Serie-C de forma segura en el marco del gabinete o en el riel DIN antes de insertar el módulo CC-PAIH02.
2. Alinee cuidadosamente los pines del conector de borde del módulo con la ranura del conector IOTA y presione firmemente hasta que las pestañas de bloqueo encajen en su lugar.
3. Termine los cables de señal de 4-20 mA en los terminales de tornillo IOTA designados, verificando la polaridad correcta para transmisores de campo de 2 hilos alimentados por lazo o autoalimentados.
4. Separe los cables de señal analógica de bajo voltaje del cableado de alimentación de CA de alto voltaje al menos 200 mm para minimizar la interferencia electromagnética.
5. Conecte los drenajes del blindaje de los cables a la barra de conexión a tierra de punto único del gabinete para establecer un aislamiento efectivo del bucle de tierra.
