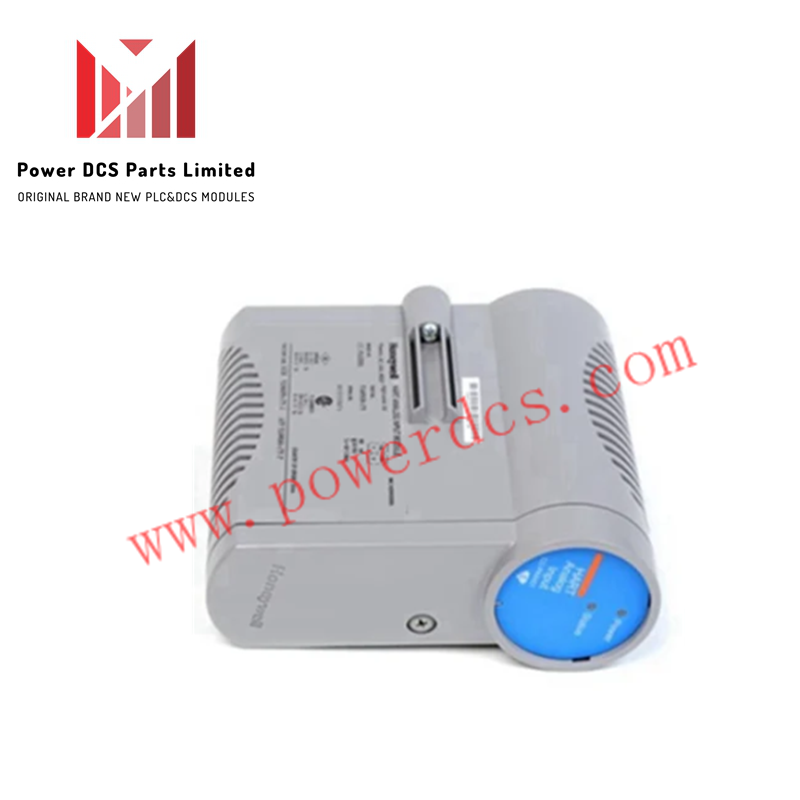

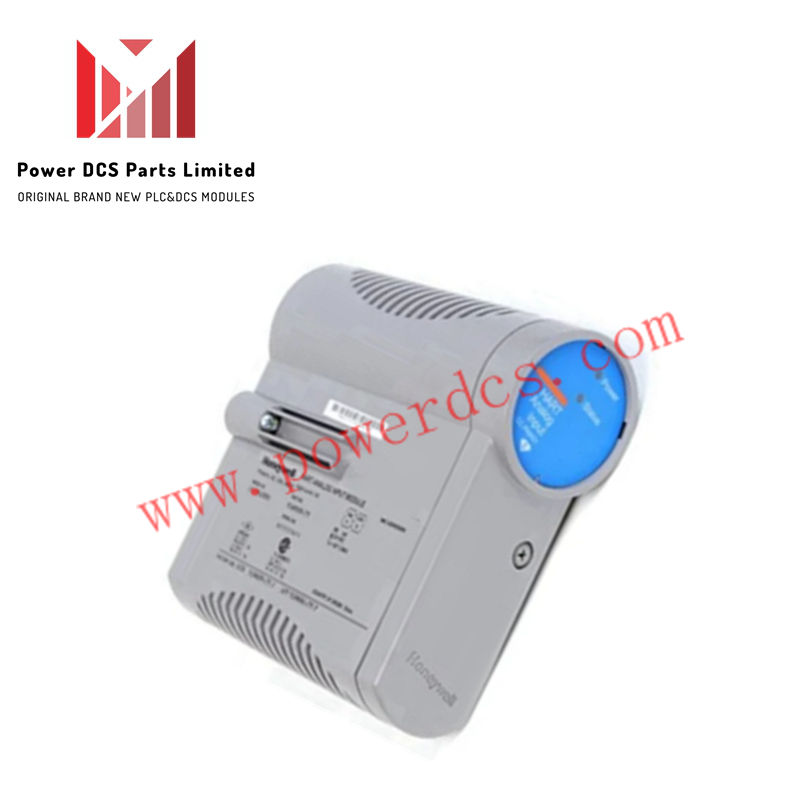

Módulo de salida analógica HART Honeywell CC-PAOH01 51405039-175

El Honeywell CC-PAOH01 51405039-175, también catalogado como el módulo de salida analógica HART CC-PAOH01, funciona como un componente de hardware dedicado para la generación de señales analógicas de alto nivel y la comunicación digital bidireccional en campo dentro de las plataformas Honeywell Experion PKS.

Especificaciones de hardware

Protocolo de lazo HART de 4-20 mA y procesamiento de señales

El módulo CC-PAOH01 proporciona una corriente de excitación analógica de alto nivel precisa a los actuadores de campo, al tiempo que admite comunicación digital bidireccional mediante el protocolo de lazo HART de 4-20 mA. La conversión digital a analógica de alta resolución integrada de 12 bits, combinada con una frecuencia de muestreo de 100 Hz, garantiza un control continuo del lazo de retroalimentación para posicionadores de válvulas y transductores de corriente a presión. Los circuitos del canal integrados mantienen el aislamiento entre la lógica del sistema y el cableado de campo para evitar que los picos de tensión y el ruido de línea afecten las funciones de procesamiento central del DCS.

Preguntas frecuentes

P: ¿El módulo CC-PAOH01 admite la excitación de salida analógica y la transferencia de datos HART digital de forma simultánea?

R: Sí, el módulo superpone señales digitales HART de modulación por desplazamiento de frecuencia (FSK) sobre la corriente de salida analógica estándar de 4-20 mA sin interferir con la señal de control analógica.

P: ¿Cómo se protege el módulo contra la exposición ambiental severa en los gabinetes de campo?

R: La carcasa física cuenta con clasificaciones NEMA 4X e IP66, lo que sella la electrónica interna contra el polvo, la entrada de humedad y las atmósferas corrosivas en un rango de temperatura operativa de -40 a 85 °C.

P: ¿Se puede sustituir el CC-PAOH01 en caliente mientras el controlador Experion PKS está en línea?

R: Sí, el módulo admite la inserción y extracción en línea con la alimentación del backplane del sistema sin interrumpir los canales de E/S del chasis adyacente ni la ejecución del controlador.

Pautas de instalación en campo

1. Monte el módulo CC-PAOH01 en el rack del soporte de E/S C300, encajando las pestañas de bloqueo laterales para asegurar una conexión a tierra sólida al ensamblaje DIN del gabinete.
2. Conecte el cableado del lazo de campo utilizando conductores de par trenzado blindado para mitigar la interferencia electromagnética y mantener la integridad de la señal HART de 4-20 mA.
3. Conecte a tierra los cables de drenaje del blindaje en un solo punto en la barra de tierra del gabinete de control principal para evitar bucles de tierra a través de canales aislados.
4. Verifique la polaridad del cableado de campo antes de aplicar energía al lazo para evitar esfuerzos de tensión inversa en los transistores de salida internos.
