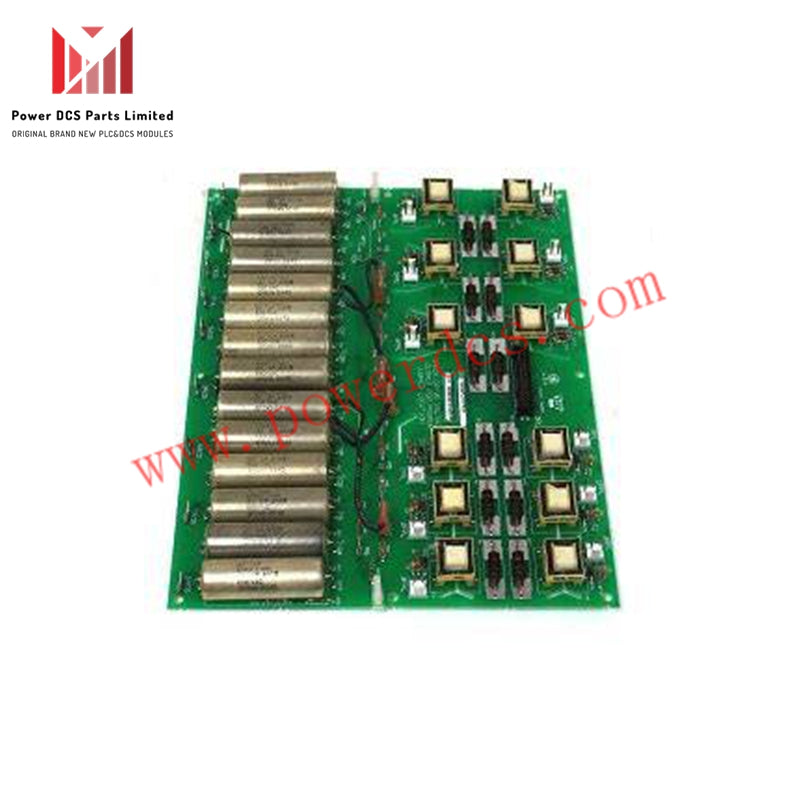

Tarjeta de Conexión de Energía DS200PCCAG7ACB

Descripción del producto

El DS200PCCAG7ACB es una Tarjeta de Conexión de Potencia (PCCA) de la serie DC2000 de GE Industrial Control Systems. Actúa como una interfaz vital entre el accionamiento DC2000 y el puente de potencia SCR, asegurando una distribución y control de energía confiables. Esta tarjeta no es reparable y no contiene componentes que el usuario pueda reparar; si ocurre una falla, se requiere reemplazo completo.

Especificaciones generales

Características clave y designación del grupo

• El “G7” en el número de parte designa que este modelo pertenece al Grupo 7 de tarjetas PCCA.

• La designación del grupo afecta la compatibilidad basada en:

• Voltaje del sistema

• Tamaño del marco

• Operación regenerativa o no regenerativa

Las características específicas del Grupo 7 incluyen:

• Soporta tanto amortiguadores AC y DC

• Compatible con marcos estilo C o G

• Funciona con placas de fuente de alimentación SDCI

• Calificado para uso con <600 V RMS AC

• Compatible con fusibles de línea y reactores

• Utilizable con transformadores de bus separados y comunes

Configuración de Hardware y Ajustes de Jumpers

Este modelo incluye cuatro jumpers de hardware ajustables montados en la placa base. Estos jumpers se usan para la personalización y configuración del sistema:

Todos los jumpers están claramente etiquetados para una fácil identificación y configuración.

Protección de Voltaje

La regulación y protección de voltaje se gestionan a través de:

• Circuitos snubber integrados

• Múltiples transformadores de pulso

Estas características proporcionan protección contra voltajes transitorios y mejoran la durabilidad de la placa en entornos industriales de energía.

Notas importantes

• No Reparables: Esta placa no contiene componentes reparables. Se requiere reemplazo si ocurre una falla.

• Personalizable: Ofrece una configurabilidad mejorada en comparación con los modelos estándar debido a sus opciones ampliadas de jumpers.

• Referencia del Manual: Para detalles de instalación, operación y configuración, consulte el Manual de Instrucciones GE GEI-100161.
