Cable de interconexión de sistemas FS-SICC-0001/L7 | Honeywell

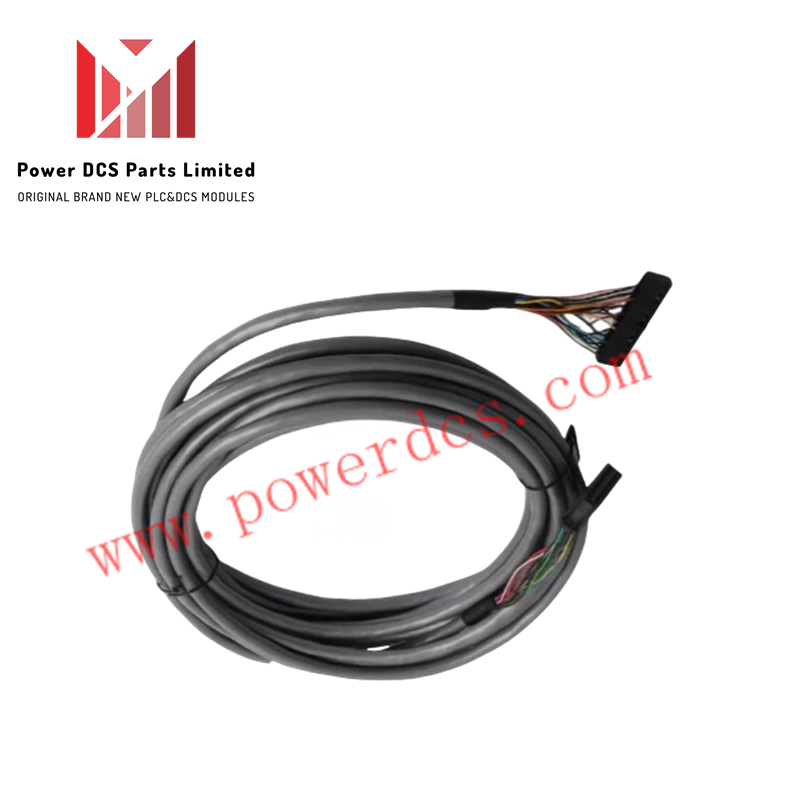

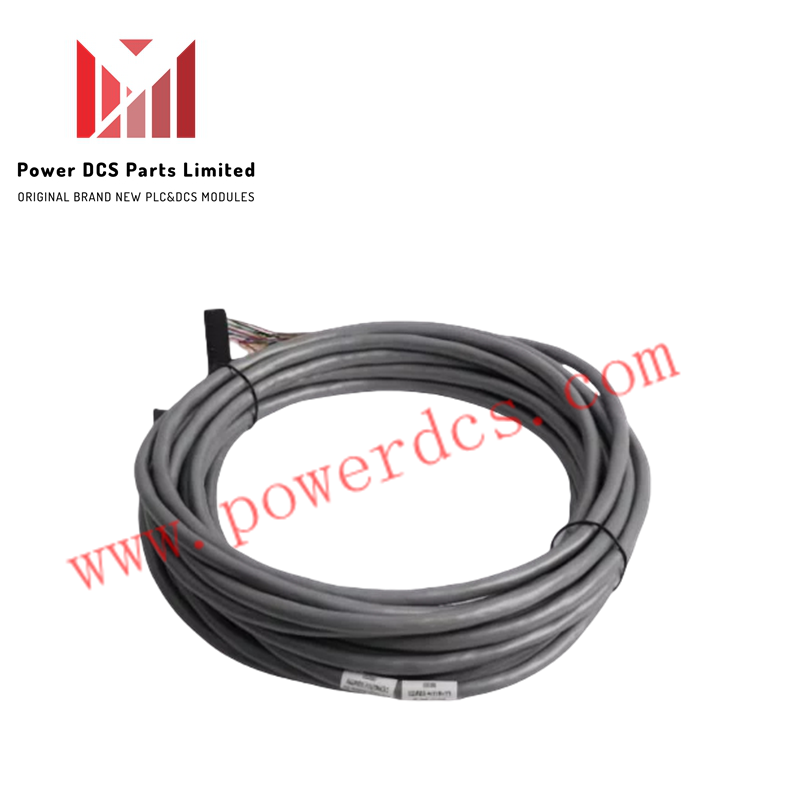

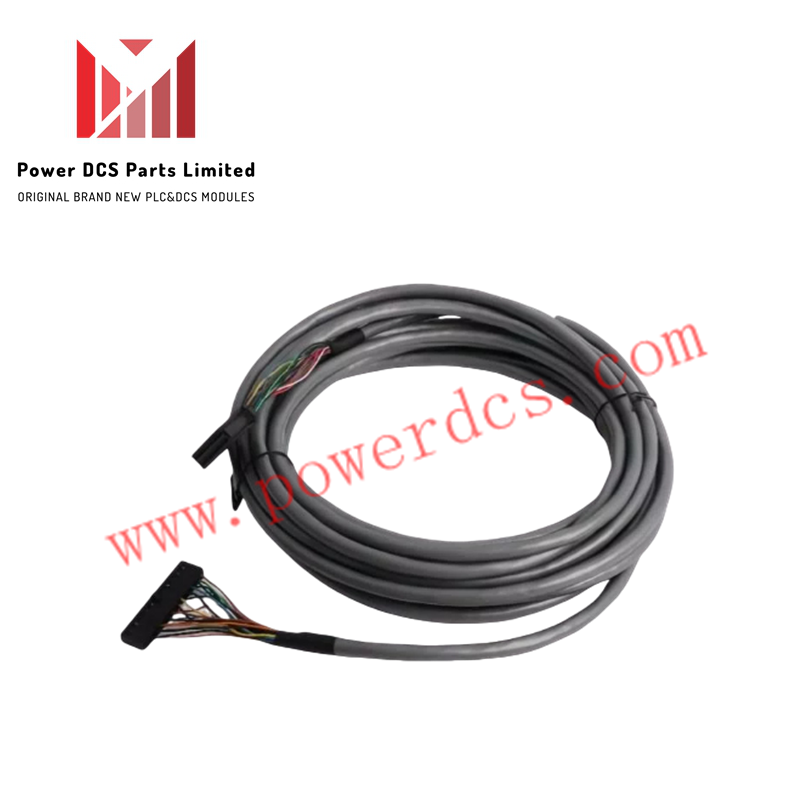

Configurado para el enrutamiento de señales de alta integridad entre bastidores en los sistemas FSC y Experion, el Honeywell FS-SICC-0001/L7 (cable de interconexión de sistema FS-SICC-0001) proporciona una ejecución física/eléctrica directa.

Especificaciones del hardware

Protocolo de lazo HART de 4-20 mA y aislamiento de canal a canal

El conjunto de cables FS-SICC-0001/L7 incorpora principios de aislamiento de canal a canal para suprimir la interferencia electromagnética y el ruido de radiofrecuencia en entornos de control industrial. Utilizando conductores de doble blindaje AWG 22, la capa física del cable limita la atenuación de la señal y la diafonía durante el enrutamiento paralelo. El conjunto transmite telemetría de seguridad discreta y señales de campo del protocolo de lazo HART de 4-20 mA entre los bastidores de procesamiento central y los subconjuntos de terminación remotos sin distorsión de línea a lo largo de los 7 m.

Preguntas frecuentes

P: ¿Se puede desconectar el cable FS-SICC-0001/L7 mientras el sistema host permanece alimentado?

R: La desconexión durante la operación activa solo está permitida dentro de configuraciones de comunicación redundantes paralelas; la eliminación de un cable de canal único interrumpe la comunicación de E/S activa con el controlador central.

P: ¿Cómo afecta el doble blindaje a la integridad de la señal en entornos con alto ruido EMI?

R: Las capas exteriores de lámina y blindaje trenzado aíslan los conductores internos AWG 22 de los campos eléctricos externos de alta frecuencia, evitando que las tensiones inducidas corrompan los lazos analógicos de bajo nivel.

P: ¿Cuál es el tamaño de los conductores utilizado dentro del conjunto de cables?

R: El cable utiliza conductores de cobre trenzado de 20 hilos AWG 22 (aprox. 0,34 mm²) para una instalación flexible en canaletas de armario.

Pautas de instalación en campo

• Enrute el conjunto de cables a través de bandejas de cables o conductos dedicados, manteniendo un radio de curvatura estático mínimo de 60 mm para evitar dañar la cubierta exterior o el blindaje interno de lámina.
• Alinee con precisión los cabezales de pines con terminación de fábrica con los conectores de los módulos de chasis antes de aplicar la fuerza de asentamiento, luego asegure los tornillos de retención mecánica para mantener un contacto eléctrico a prueba de vibraciones.
• Asegúrese de que las terminaciones de drenaje del blindaje se conecten a la barra de tierra principal del armario en un único punto de conexión a tierra para eliminar los bucles de potencial de tierra.
• Mantenga una distancia de separación mínima de 30 cm entre el cable de interconexión y el cableado de alimentación de CA de alta tensión dentro de las canaletas del armario.
