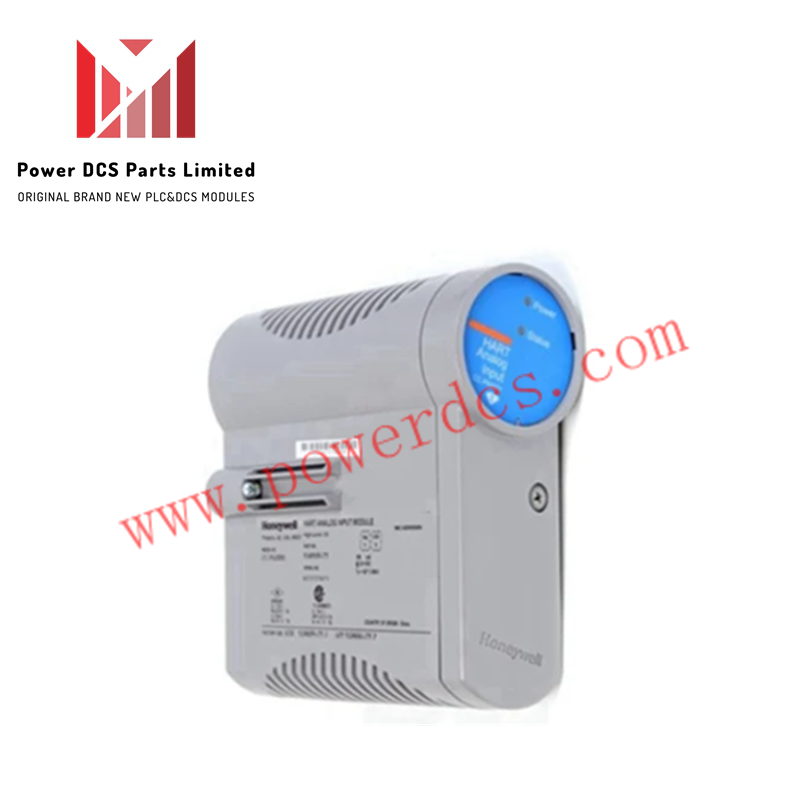

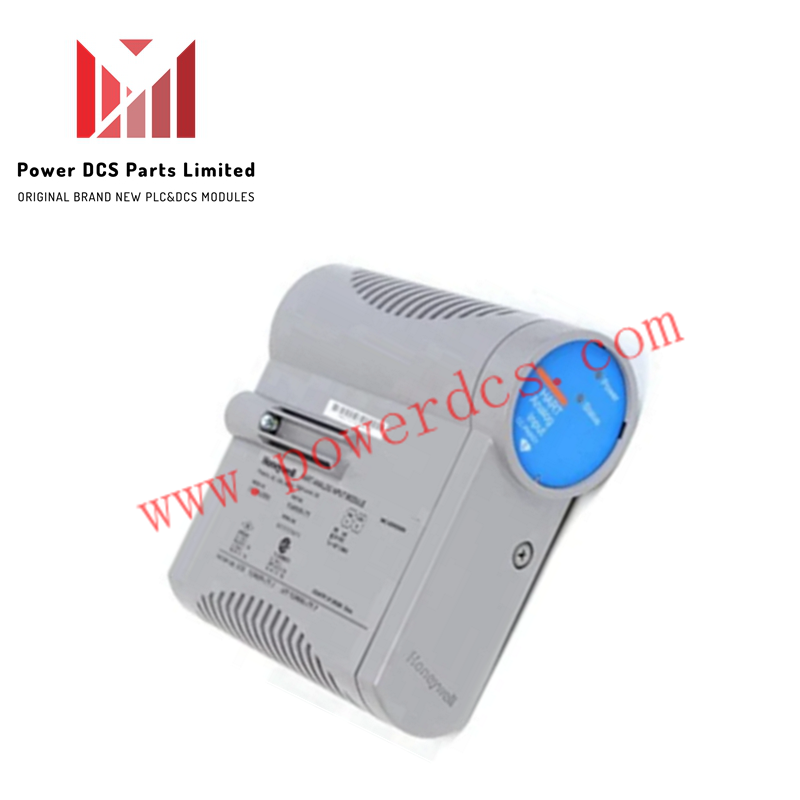

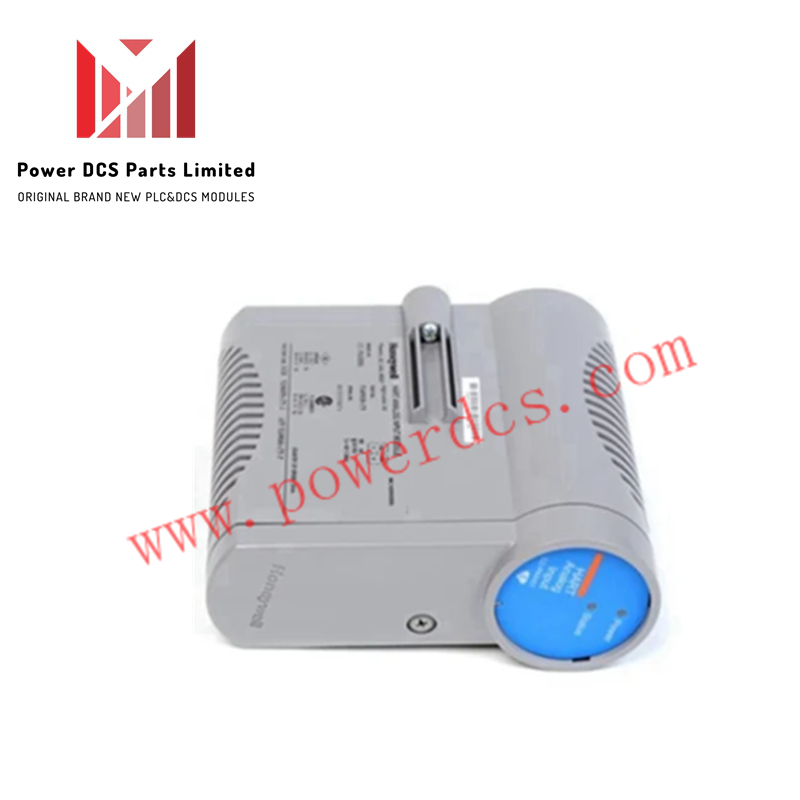

Módulo de entrada analógica Honeywell 8C-PAIMAI Serie 8

El Honeywell 8C-PAIMAI, también catalogado como el módulo de entrada analógica 8C-PAIMAI, opera como un componente de hardware dedicado para la adquisición de datos multiseñal y el monitoreo de instrumentación de campo dentro de las plataformas de automatización Honeywell Serie 8.

Especificaciones de Hardware

Aislamiento entre canales e integración de control de procesos

El módulo 8C-PAIMAI procesa 8 canales analógicos diferenciales, admitiendo rangos de entrada configurables de 4-20 mA CC, 0-20 mA CC, 0-10 V CC y ±10 V CC. Diseñado para su integración con controladores Honeywell Serie 8, el hardware cuenta con aislamiento galvánico entre canales de 250 V CA rms y aislamiento de alimentación a señal de 500 V CA rms para evitar corrientes de bucle de tierra y la corrupción por ruido de modo común en bucles de control de procesos continuos.

Preguntas frecuentes

P: ¿Cuáles son las clasificaciones de aislamiento principales entre canales en el 8C-PAIMAI?

R: El aislamiento entre canales está clasificado en 250 V CA rms, mientras que el aislamiento de alimentación a señal se especifica en 500 V CA rms.

P: ¿Cuál es el tiempo de respuesta escalonada para un canal de entrada analógica en el 8C-PAIMAI?

R: El módulo logra un tiempo de respuesta escalonada de <= 100 ms para un cambio de señal del 90% de la escala completa.

P: ¿Qué tipos de señales de campo se pueden conectar directamente al módulo 8C-PAIMAI?

R: El módulo acepta señales analógicas diferenciales de 4-20 mA CC, 0-20 mA CC, 0-10 V CC y ±10 V CC.

Directrices de instalación en campo

• Acoplamiento al chasis IOTA: Inserte el módulo 8C-PAIMAI en su ranura IOTA de la Serie 8 designada hasta que los conectores del plano posterior asienten completamente, asegurando los pestillos de retención para garantizar la estabilidad estructural.
• Terminación del blindaje del cable: Conecte los blindajes del cable general y de los pares individuales directamente a la barra de puesta a tierra del chasis para mantener el rechazo al ruido de alta frecuencia a través de los pares de entrada diferencial.
• Separación de cableado: Dirija los cables de señal analógica de bajo voltaje por conductos independientes separados de las líneas de distribución de energía de CA de alta potencia y de las cargas inductivas de conmutación.
