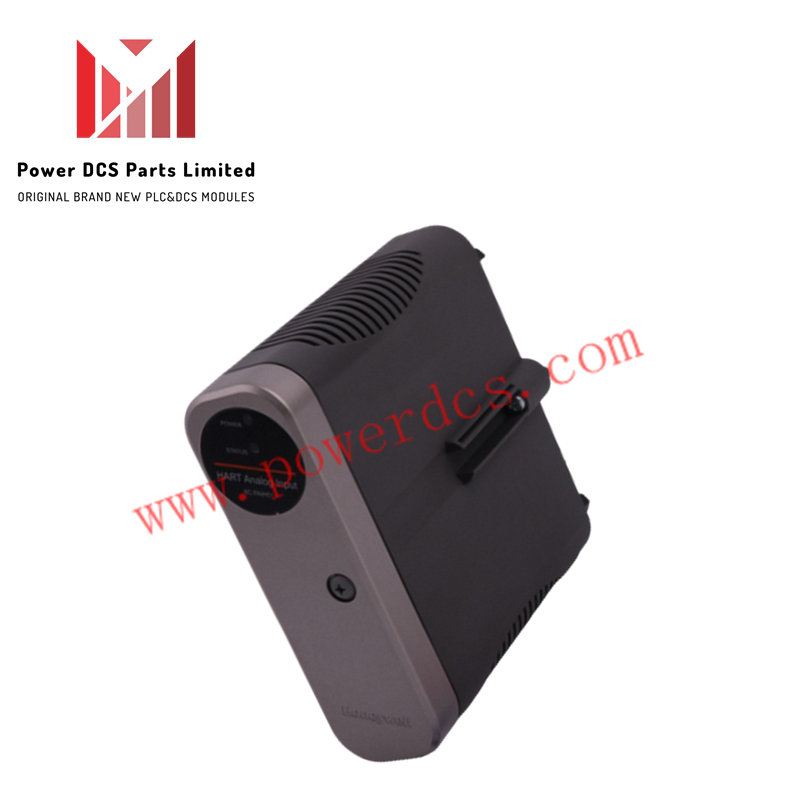

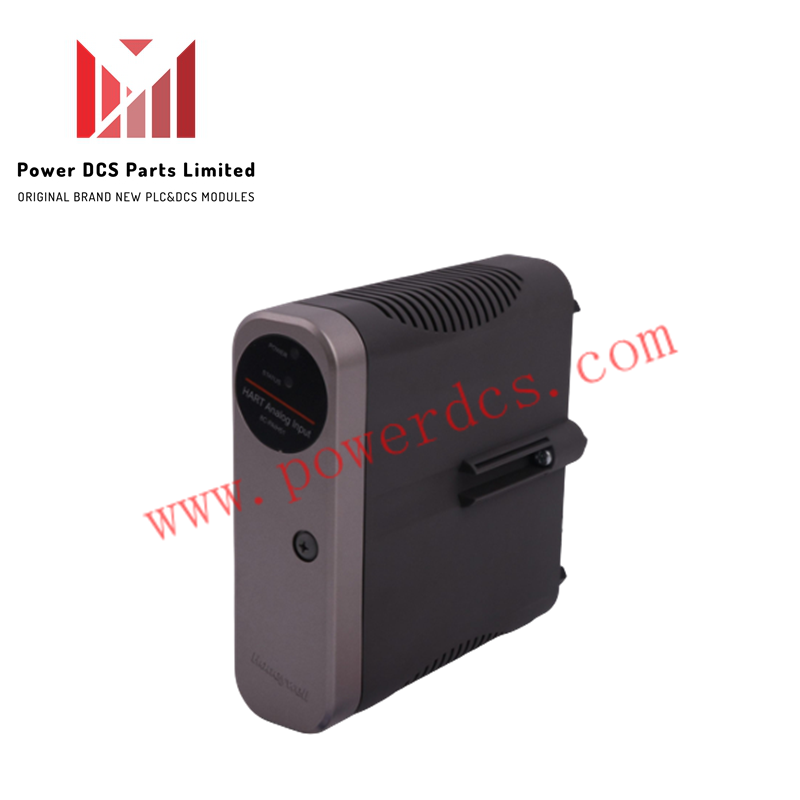

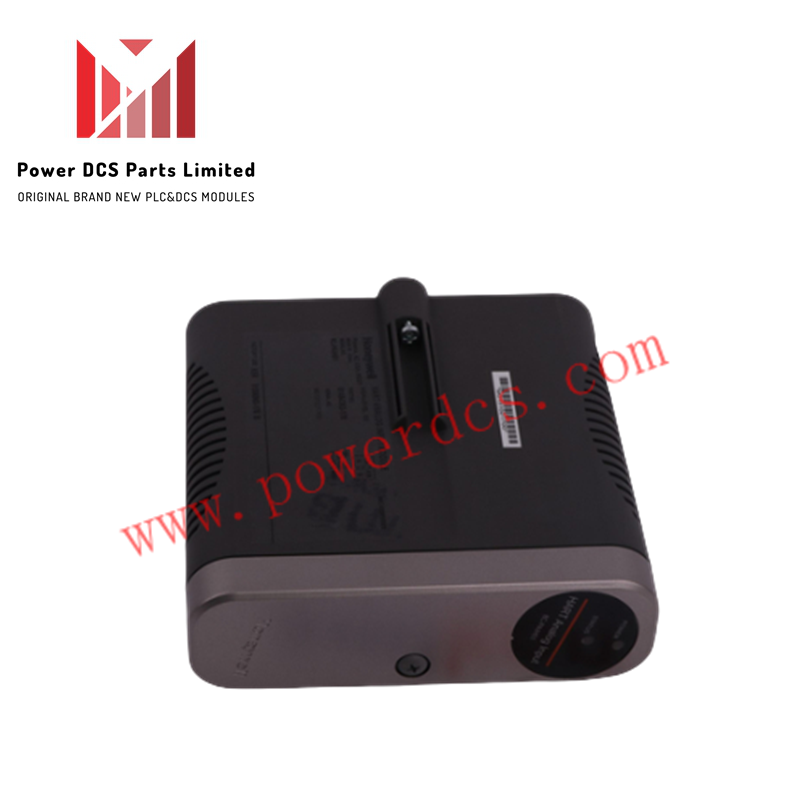

Módulo de salida analógica Honeywell 8C-PAOH51 51454356-175 Serie 8

El Honeywell 8C-PAOH51 51454356-175, también catalogado como el módulo de salida analógica 8C-PAOH51, funciona como un componente de hardware dedicado para la generación de señales de control analógico dentro de las plataformas Honeywell C300 Controller Series 8.

Especificaciones del hardware

Control de lazo de proceso y protocolo de comunicación HART

El 8C-PAOH51 51454356-175 convierte las demandas de control digital del controlador C300 en señales de corriente analógica para posicionar válvulas de control y regular actuadores de campo. Los circuitos de salida internos admiten el paso del protocolo de lazo HART de 4-20 mA, lo que permite la modulación de señal HART digital bidireccional sobre el cableado del lazo analógico. El aislamiento galvánico de canal a canal protege la lógica interna del plano posterior contra posibles sobretensiones de modo común en el lazo de campo e interferencias de diafonía.

Preguntas frecuentes

P: ¿Qué interfaz de montaje se requiere para instalar el módulo 8C-PAOH51 51454356-175?

R: El módulo se monta directamente en una placa de ensamblaje de terminación de entrada y salida (IOTA) de la Serie 8 compatible, conectada al bus de E/S del controlador C300.

P: ¿El 8C-PAOH51 51454356-175 admite la comunicación con dispositivos de campo digitales a través de cables de señal analógica?

R: Sí, el módulo admite el protocolo de lazo HART de 4-20 mA, lo que permite la superposición de telemetría digital HART en el cableado de salida analógica de 4-20 mA.

P: ¿Se puede reemplazar el módulo 8C-PAOH51 51454356-175 mientras el sistema está encendido?

R: El reemplazo del módulo se admite mediante conexión en caliente (hot-swapping) en el soporte IOTA activo, siempre que se observen las pautas de redundancia o mantenimiento estándar del sistema C300.

Pautas de instalación en campo

• Montaje IOTA: Alinee los conectores del módulo con la ranura del soporte IOTA de la Serie 8 dedicada y aplique una fuerza uniforme hasta que el mecanismo de bloqueo encaje de forma segura.
• Reglas de conexión a tierra del blindaje: Conecte los blindajes generales de los cables del lazo a la regleta de terminales de tierra del gabinete designada en un solo punto para evitar corrientes de lazo de tierra.
• Separación del cableado de campo: Dirija los cables de señal de salida de 4-20 mA en conductos separados de las líneas de CA de alto voltaje y los cables de alimentación conmutada para eliminar la interferencia electromagnética.
