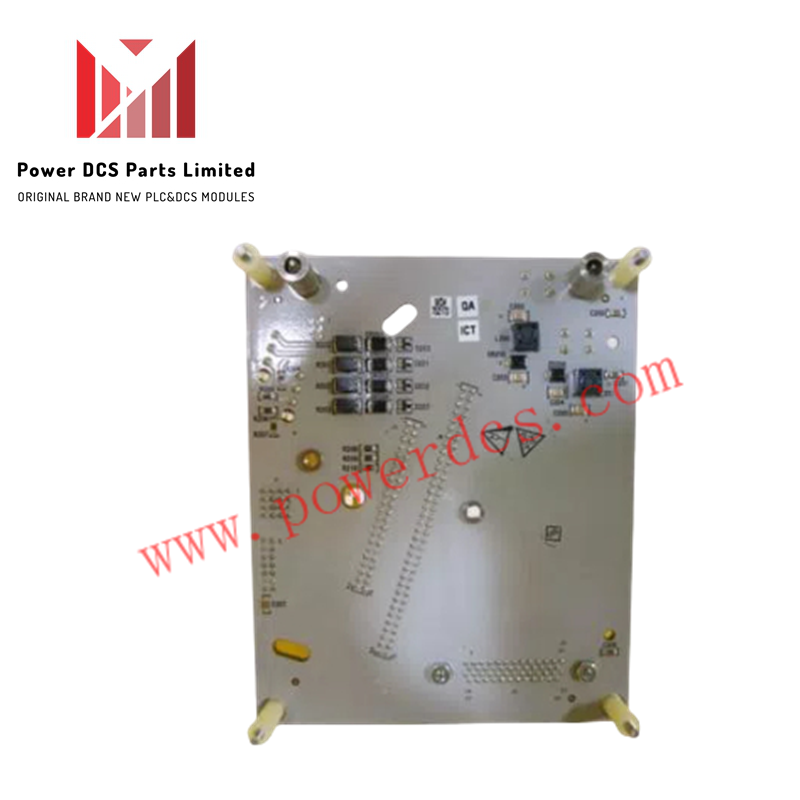

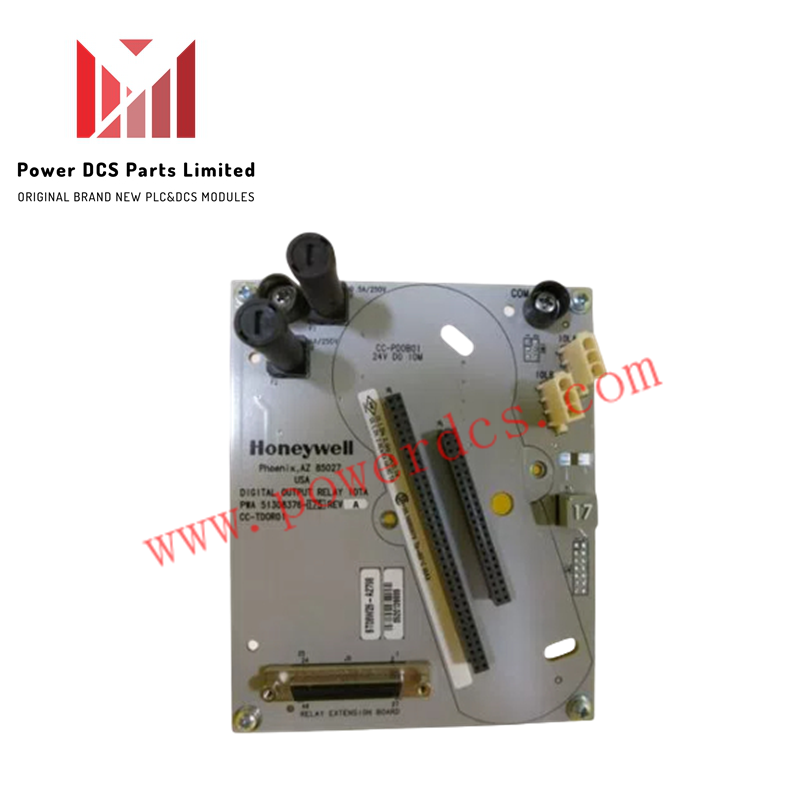

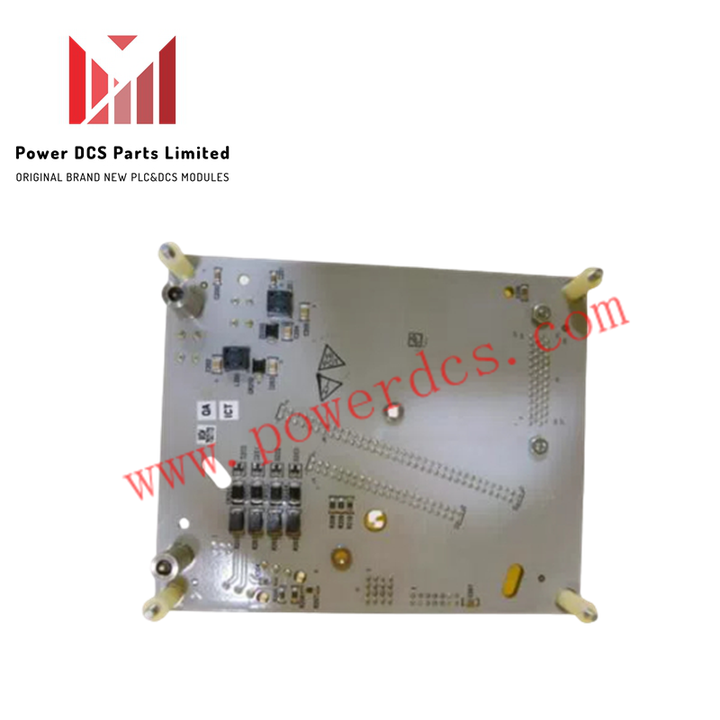

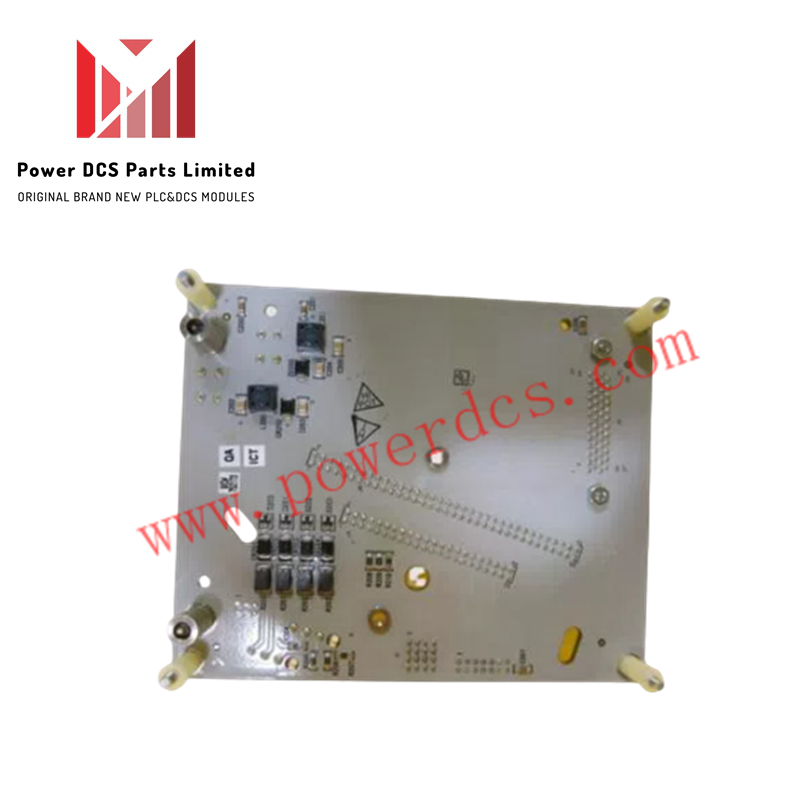

Módulo de salida de relé Honeywell CC-TDOR01 51308376-175
Specifications
Manufacturer: Honeywell
Product No.: CC-TDOR01 51308376-175
Condition: 10 Artículos en stock
Product Type: Módulos de Salida de Relé
Product Origin: USA
Payment:T/T, Western Union
Weight: 520g
Shipping port: Xiamen
Warranty: 12 months
Detalles de producto
Descripción
El Honeywell CC-TDOR01 51308376-175, también catalogado como el Módulo de Salida de Relé CC-TDOR01, opera como un componente de hardware dedicado para la conmutación de cargas discretas y la ejecución de aislamiento a nivel de campo dentro de las plataformas DCS Experion PKS Serie C de Honeywell. Acciona válvulas solenoides, relés intermedios y cargas eléctricas de alta corriente mediante la conversión de comandos lógicos en actuación de contactos electromecánicos a través de las interfaces del backplane del sistema.
Especificaciones del Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | CC-TDOR01 |
| Número de Parte | 51308376-175 |
| Marca | Honeywell |
| Origen | EE. UU. |
| Consumo de Energía | Lógica del backplane y energía de accionamiento de la bobina del relé |
| Tipo de Salida | Relé (Aislado de campo, salida bus) |
| Canales de Salida | 32 canales (contactos Form A o Form B seleccionables mediante puente) |
| Material de Contacto | Óxido de estaño y plata (AgSnO2) |
| Voltaje Máximo | 250 VCA RMS / 125 VCC |
| Corriente de Carga Máxima | 3 A a 125/250 VCA / 30 VCC (resistiva); 0.2 A a 125 VCC (resistiva) |
| Carga Mínima | 12 VCC, 100 mA |
| Corriente de Irrupción Máxima | 10 A durante 4 segundos al 10% del ciclo de trabajo |
| Aislamiento Galvánico | 1500 VCA RMS o +/-1500 VCC (canal a canal y canal a lógica) |
| Tiempo de Respuesta | Encendido: 20 ms máx.; Apagado: 20 ms máx. |
| Vida Útil del Contacto | Mecánica: 5,000,000 ciclos; Eléctrica: 50,000 ciclos a 6 A |
| Protección de Bobina | Absorbedor de sobretensiones integrado (120 ohmios + 0.033 uF por canal) |
Aislamiento Canal a Canal y Protección Galvánica
El Honeywell CC-TDOR01 incorpora aislamiento galvánico de canal a canal y de canal a sistema con una clasificación de hasta 1500 VCA RMS (+/-1500 VCC). Esta barrera de aislamiento evita que las sobretensiones eléctricas y el ruido de las líneas de campo se acoplen a la lógica del backplane de bajo voltaje del sistema Experion PKS. Cada canal individual incluye redes de absorción de sobretensiones de bobina dedicadas (120 ohmios en serie con 0.033 uF) para suprimir los transitorios de voltaje inductivo generados durante la apertura de los contactos del relé, protegiendo tanto la integridad del cableado de campo como los circuitos lógicos internos.
Preguntas Frecuentes
P: ¿Cuál es la principal diferencia operativa entre los modelos de módulo CC-TDOR01 y CC-TDOR11?
R: El CC-TDOR01 está configurado para topologías de salida de relé no redundantes, mientras que el CC-TDOR11 está diseñado para configuraciones de salida de relé redundantes en bases de hardware IOTA duales.
P: ¿Cómo se seleccionan los estados de contacto Form A (normalmente abierto) y Form B (normalmente cerrado) en el módulo?
R: Cada uno de los 32 canales de relé discretos cuenta con configuraciones físicas mediante puentes en la placa del módulo, lo que permite la configuración independiente de cada canal para la operación de contacto Form A o Form B.
P: ¿Se requiere supresión de sobretensiones externa al conmutar cargas inductivas de CA o CC?
R: El módulo cuenta con redes de absorción de sobretensiones RC integradas (120 ohmios + 0.033 uF) por canal a través de la bobina del relé; sin embargo, se recomienda el uso de diodos de retorno o amortiguadores RC externos directamente sobre las cargas de campo altamente inductivas para prolongar la vida útil de los contactos eléctricos.
Directrices para la Instalación en Campo
- Verifique que la alimentación de campo esté desconectada de la posición del Ensamblaje de Terminación de E/S (IOTA) correspondiente antes de insertar o retirar el módulo de relé.
- Configure los puentes de canal físicos en la placa de circuito del CC-TDOR01 para la operación Form A o Form B antes de colocarlo mecánicamente.
- Alinee el borde de la tarjeta y los conectores multipines con las guías de la ranura IOTA de la Serie C, luego presione firmemente hasta que esté completamente asentado.
- Apriete todos los elementos de fijación mecánica para asegurar el módulo contra vibraciones industriales.
- Termine el cableado de salida de campo en los terminales de tornillo de la IOTA utilizando casquillos de crimpado adecuados, cumpliendo con los límites máximos de carga resistiva e inductiva (3 A máximo a 250 VCA).
