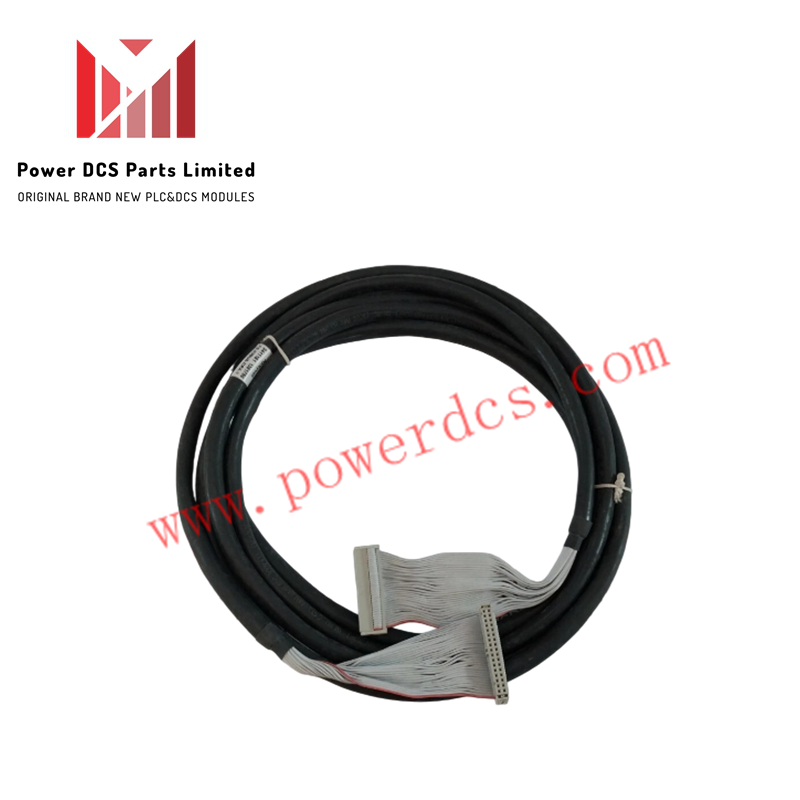

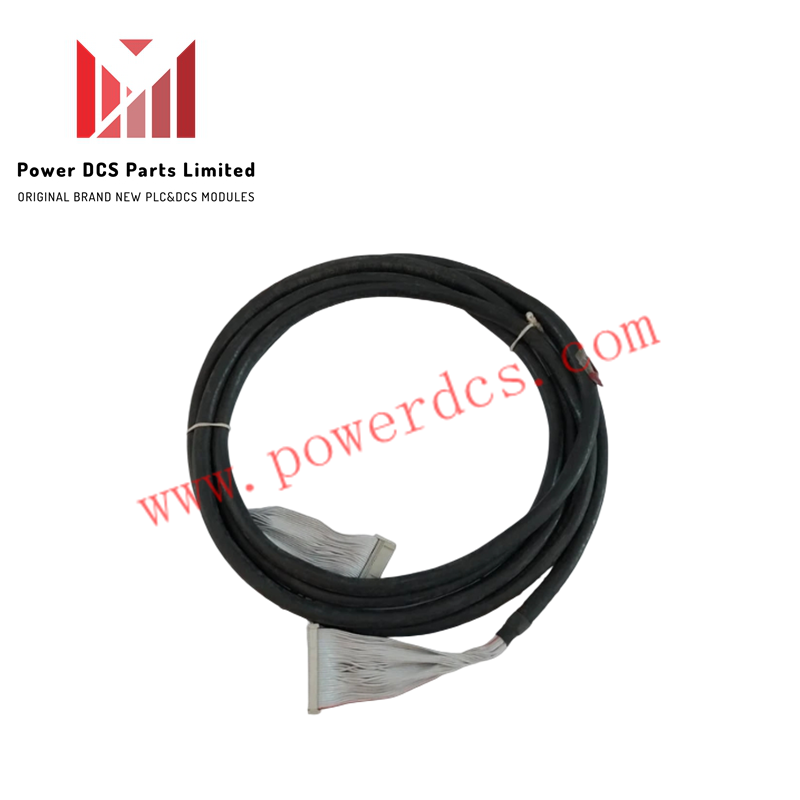

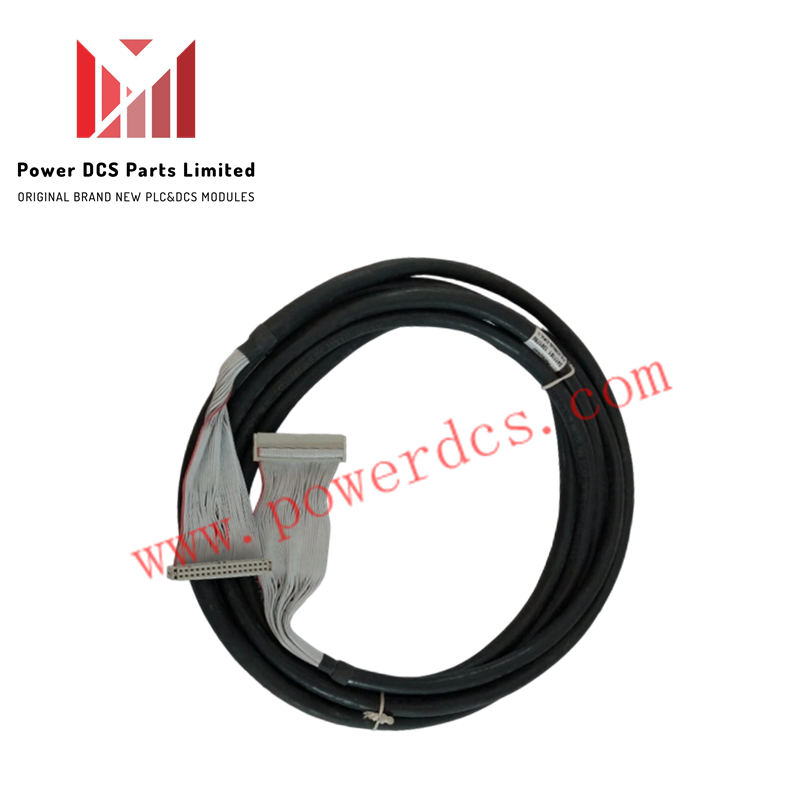

Cable de bus de E/S Honeywell FS-IOBUS-CPX-1

El Honeywell FS-IOBUS-CPX-1, también catalogado como el cable de bus de E/S FS-IOBUS-CPX, funciona como un componente de hardware dedicado para la extensión de bus de alta velocidad y la interconectividad de señales entre las unidades centrales de procesamiento y los gabinetes de expansión externos dentro de las plataformas Honeywell Safety Manager.

Especificaciones de hardware

Protocolo de lazo HART de 4-20 mA y aislamiento de canal a canal

El cable FS-IOBUS-CPX-1 incorpora principios de aislamiento de canal a canal para proteger las comunicaciones seriales de alta frecuencia del backplane contra el ruido de modo común y las diferencias de potencial de tierra entre los gabinetes. El conjunto enruta las señales diferenciales del bus de E/S directamente desde el bastidor del controlador principal hasta los chasis de expansión, preservando la fidelidad de la señal para las entradas analógicas remotas y la comunicación de paso del protocolo de lazo HART de 4-20 mA sin introducir reflexiones en la línea del bus ni fluctuaciones.

Preguntas frecuentes

P: ¿Se puede desconectar el cable FS-IOBUS-CPX-1 mientras el backplane del controlador está energizado?

R: La desconexión durante la ejecución activa del sistema solo está permitida dentro de configuraciones de bus redundantes; desconectar un cable de bus de un solo canal interrumpirá el sondeo activo entre el procesador central y el gabinete de expansión de destino.

P: ¿Cómo se mantiene la integridad de la señal a través de los límites de los gabinetes externos?

R: El conjunto de cables utiliza un blindaje trenzado general combinado con conductores diferenciales trenzados para rechazar la interferencia electromagnética externa y evitar la diafonía durante la arbitraje del bus de alta velocidad.

P: ¿El conjunto de cables consume energía interna del bus del backplane?

R: No, el conjunto funciona como un componente de interconexión completamente pasivo con un consumo interno de energía activa nulo.

Directrices de instalación en campo

• Enrute el cable a través de canaletas de bus de bajo voltaje dedicadas o conductos para cables, manteniendo un radio de curvatura estático mínimo de 50 mm para evitar tensiones en los conductores internos y el blindaje de lámina.
• Alinee las interfaces de los conectores perpendicularmente con el cabezal del backplane del controlador y el puerto del gabinete de expansión, luego acople completamente los clips de bloqueo lateral o los tornillos de ajuste manual para asegurar una resistencia de contacto libre de vibraciones.
• Verifique que el drenaje de conexión a tierra del blindaje del cable se conecte directamente a la barra colectora de tierra del gabinete en un único punto de terminación para evitar corrientes de tierra circulantes.
• Mantenga una distancia física mínima de 30 cm entre el cable del bus de E/S y las líneas de alimentación de CA o los dispositivos de conmutación inductiva de alta corriente dentro de las canaletas de los gabinetes.
