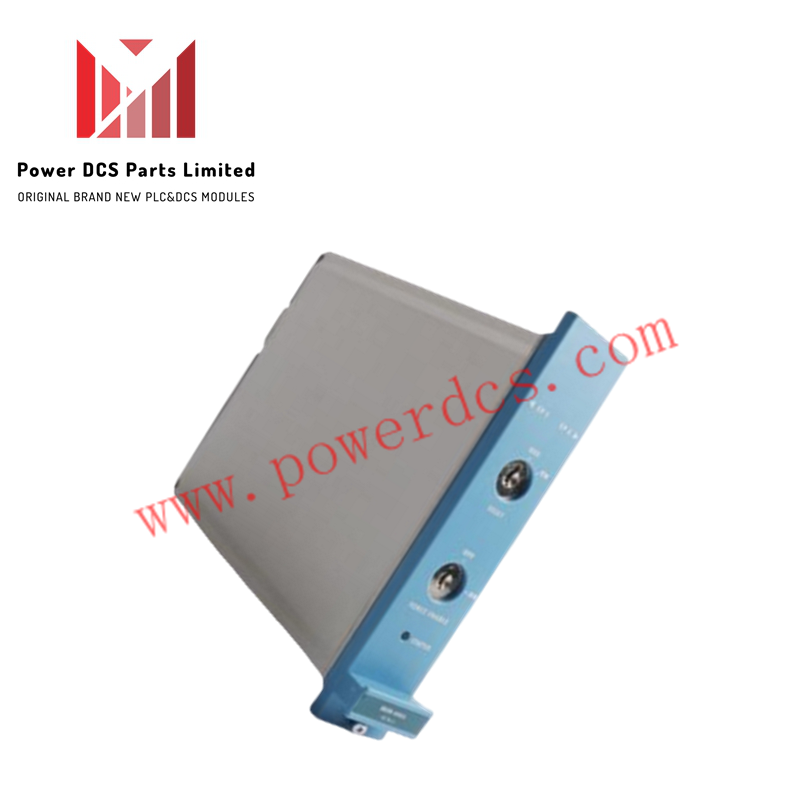

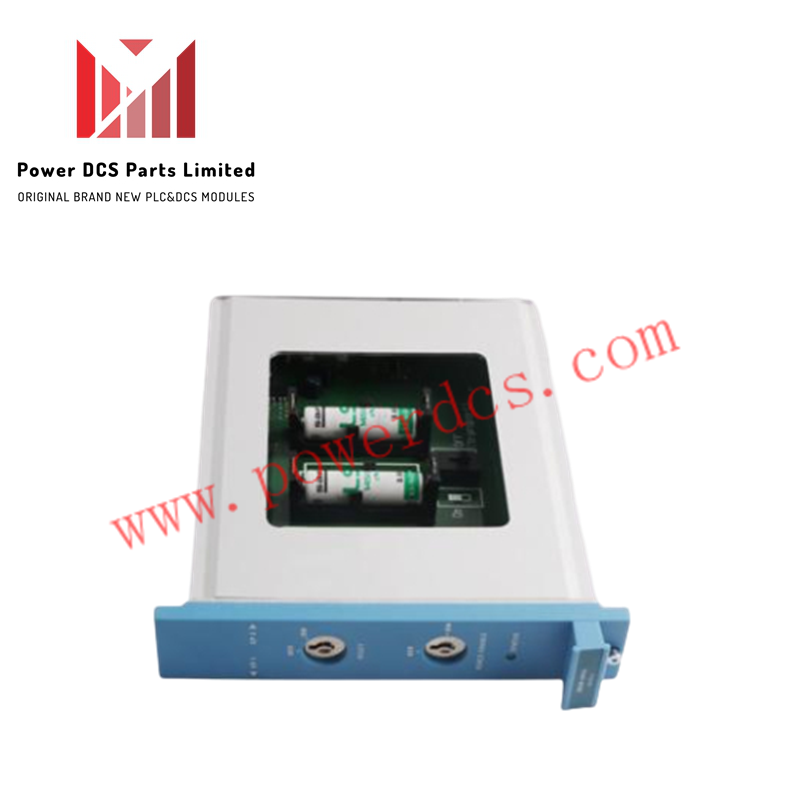

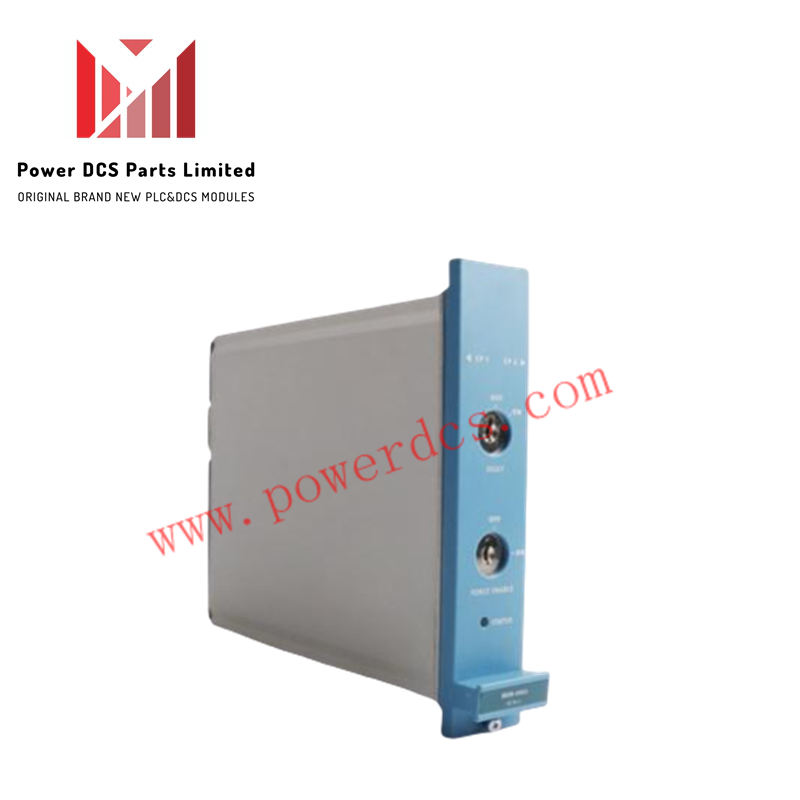

Honeywell FS-MB-0001 Riel de alimentación de red eléctrica

Configurado para el enrutamiento del bus de alimentación de CA principal y la distribución de energía interna dentro de las plataformas Honeywell Safety Manager, el Honeywell FS-MB-0001 (riel de alimentación principal FS-MB-0001) proporciona una ejecución física/eléctrica directa.

Especificaciones de hardware

Protocolo de lazo HART de 4-20 mA y aislamiento de canal a canal

El riel de alimentación principal establece canales de conductores eléctricos aislados para suministrar energía de entrada de CA directamente a las unidades de alimentación de CA del gabinete. Los principios de diseño de aislamiento de canal a canal aíslan las rutas de distribución de la tensión de CA principal de la lógica del plano posterior de CC de baja tensión y los circuitos de medición analógica. Este aislamiento estructural evita que el ruido de conmutación de alta tensión y las sobretensiones de línea se acoplen a las líneas de telemetría del protocolo de lazo HART de 4-20 mA del lado del campo, preservando la fidelidad de la señal analógica en los nodos de resolución de lógica de seguridad.

Preguntas frecuentes

P: ¿Qué función eléctrica principal realiza el FS-MB-0001 dentro del gabinete?

R: El módulo actúa como el punto principal de distribución de la red eléctrica, enrutando la energía de CA entrante a las unidades de alimentación de CC internas del sistema y a los buses de distribución auxiliares.

P: ¿Se permite el intercambio en caliente o el mantenimiento en servicio del riel de alimentación FS-MB-0001?

R: No, las fuentes de alimentación de CA principal conectadas al riel de alimentación deben aislarse antes de realizar cualquier mantenimiento físico o reemplazo para evitar riesgos de descarga eléctrica e interrupciones de energía.

P: ¿Cómo mantiene el riel de alimentación el desacoplamiento de ruido de los circuitos de control?

R: La separación física y las barreras aislantes de alta rigidez dieléctrica aíslan los canales de suministro de CA principal de la lógica interna de CC de baja tensión y el cableado de señales de campo.

Pautas de instalación en campo

• Aísle todas las fuentes de alimentación de CA principal que suministran energía al gabinete de control antes de montar o cablear el conjunto del riel de alimentación.
• Fije el módulo de forma segura al marco del gabinete utilizando el hardware designado para establecer una conexión a tierra protectora continua del chasis.
• Asegúrese de que todos los terminales de los conductores de alimentación estén apretados según los límites especificados para evitar puntos calientes térmicos bajo condiciones de alta carga de corriente.
• Mantenga una estricta segregación entre el cableado de CA principal de alta tensión enrutado al riel de alimentación y las líneas de CC de baja tensión o de señales de E/S de campo.
