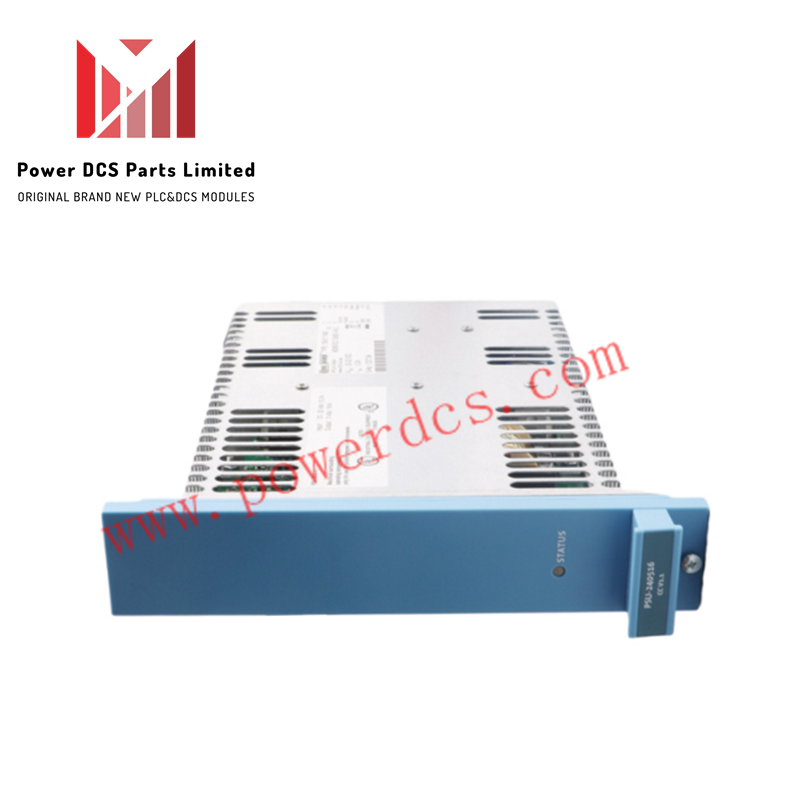

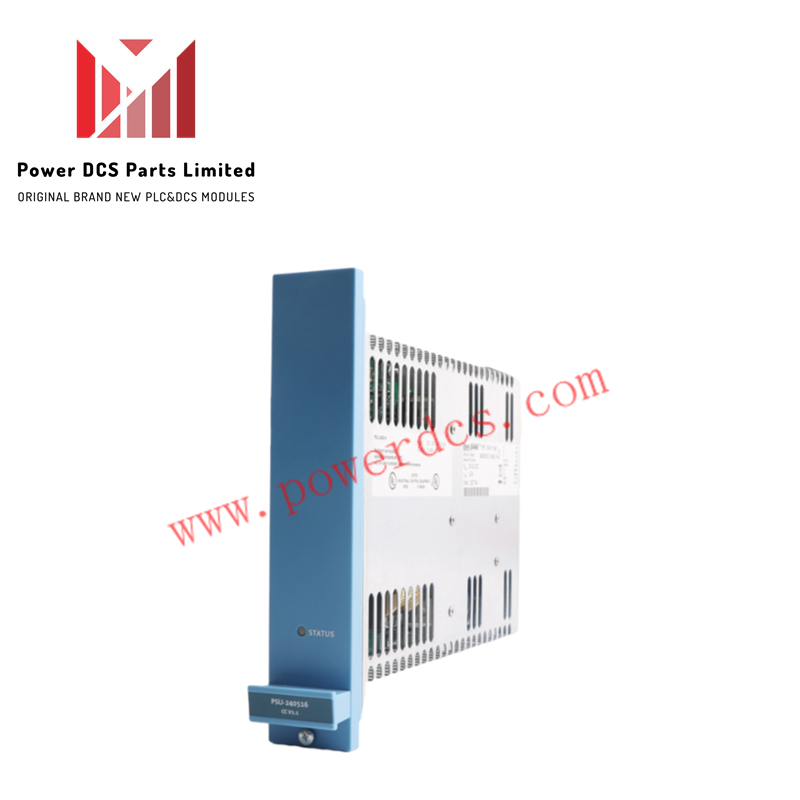

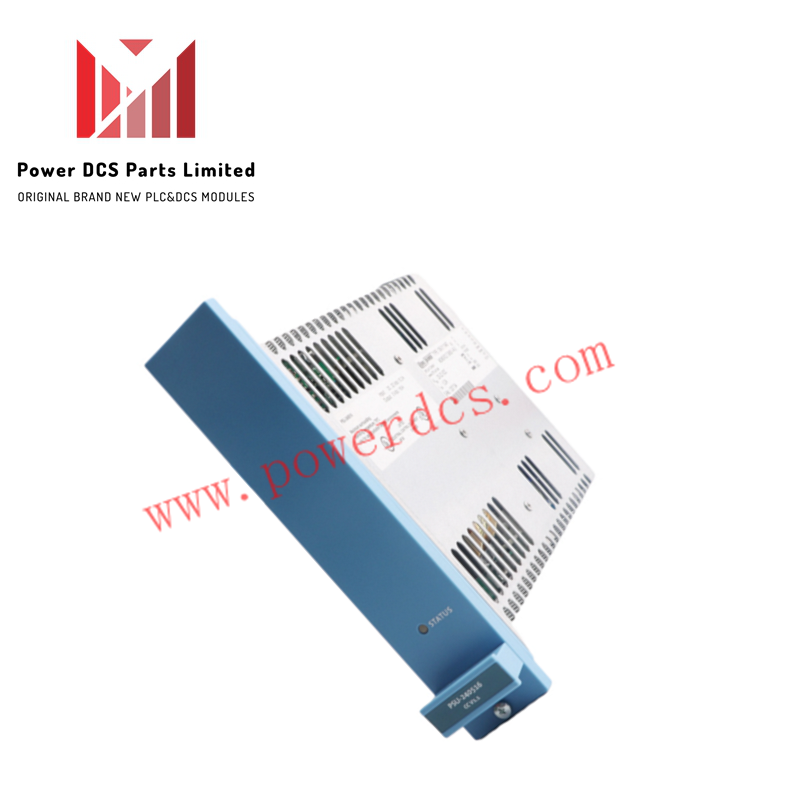

Módulo de fuente de alimentación Honeywell FS-PSU-240516

La Honeywell FS-PSU-240516, también catalogada como la unidad de fuente de alimentación FS-PSU-240516, funciona como un componente de hardware dedicado para la entrega de alimentación de CC regulada dentro de las plataformas de control de procesos y seguridad de Honeywell. Convierte las entradas de campo de CA o CC de amplio rango en una potencia de salida estabilizada de 24 VCC para energizar los backplanes de los controladores y los lazos de instrumentación de campo.

Especificaciones de hardware

Características de entrega de potencia de señal para control de procesos y DCS

El módulo de fuente de alimentación FS-PSU-240516 incorpora aislamiento de canal a canal y regulación de salida con bajo rizado para preservar la precisión de la señal en los circuitos analógicos conectados. Al entregar una salida continua de 16 A a 24 VCC, la unidad suministra un potencial de CC limpio a los transmisores con protocolo de lazo HART de 4-20 mA y los módulos de interfaz de bus de E/S. La alta eficiencia de conversión, que supera el 96 %, reduce la generación de calor interno en los bastidores de gabinetes, manteniendo la estabilidad de la tensión en condiciones variables de potencia de entrada.

Preguntas frecuentes

P: ¿Qué fuentes de alimentación de entrada se pueden conectar a los terminales del módulo FS-PSU-240516?

R: La etapa de entrada acepta fuentes de amplio rango que operan de 85-265 VCA o 100-370 VCC sin selección física mediante puentes.

P: ¿Cómo mantiene la unidad el rendimiento térmico dentro de gabinetes cerrados?

R: Operar con una eficiencia de conversión >96 % minimiza la disipación de calor interno, lo que permite un suministro operativo estable en condiciones ambientales de hasta +70 °C.

P: ¿Se admite el intercambio en caliente al reemplazar un módulo de fuente de alimentación defectuoso en un bastidor redundante?

R: Sí, en configuraciones redundantes en paralelo, se puede extraer y reemplazar un módulo defectuoso mientras el compañero en línea mantiene el potencial continuo de bus de 24 VCC hacia los lazos de campo.

Pautas de instalación de campo

• Montaje y espacio libre para el flujo de aire: Monte el módulo verticalmente en rieles de panel estándar dentro de gabinetes con clasificación IP20. Mantenga un espacio libre vertical mínimo de 50 mm por encima y por debajo de la carcasa para facilitar el enfriamiento por convección natural.
• Conexión de entrada y fusibles: Conecte las líneas de suministro primarias utilizando secciones de cable dimensionadas para la corriente de entrada máxima. Instale fusibles externos de acción rápida en el lado de la línea de acuerdo con los esquemas locales de protección de gabinetes.
• Conexión de puesta a tierra: Conecte el drenaje de la conexión de puesta a tierra de protección (PE) directamente a la barra principal de puesta a tierra del gabinete utilizando una correa de puesta a tierra de baja impedancia antes de aplicar la alimentación de línea.
• Segregación del cableado de salida: Canalice los conductores de potencia de salida de 24 VCC en conductos de cableado de baja tensión dedicados, manteniendo la separación de las líneas de suministro de CA para evitar el acoplamiento electromagnético.
