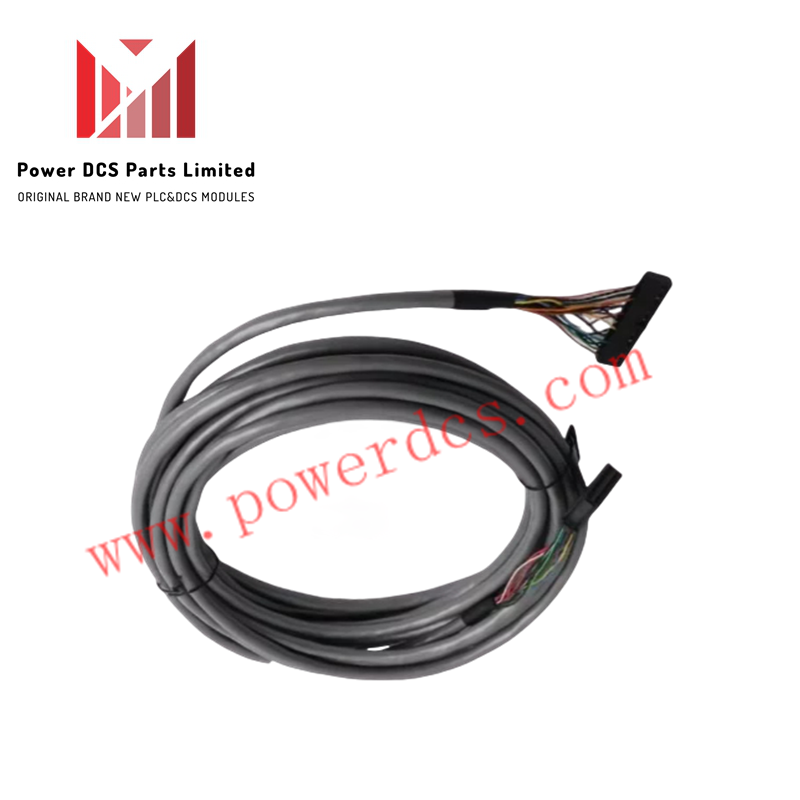

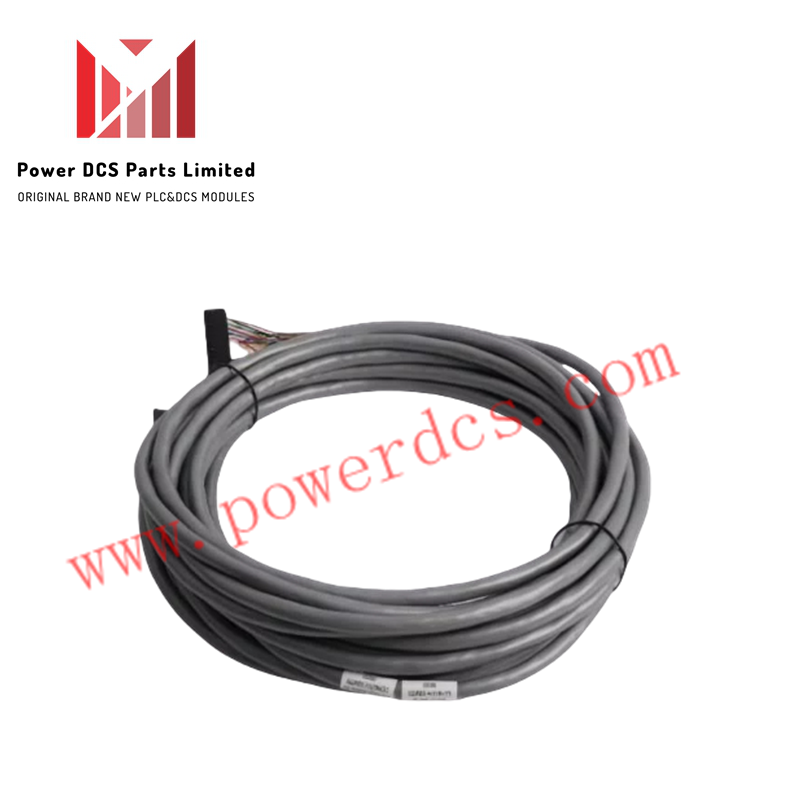

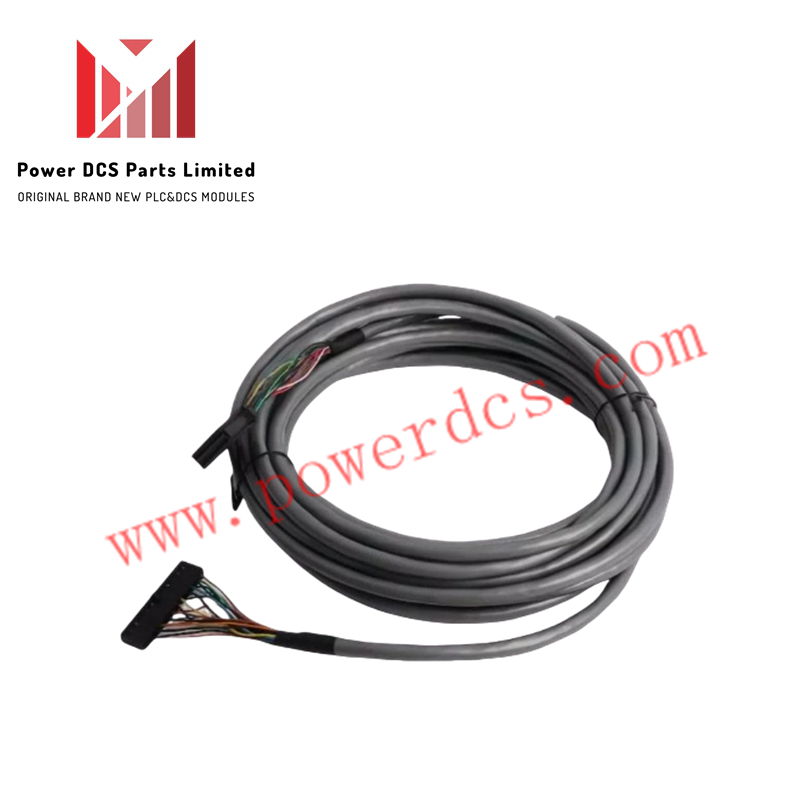

Cable de interconexión de sistema Honeywell FS-SICC-0001/L5

Configurado para el enrutamiento de señales entre bastidores de alta integridad y la comunicación entre subsistemas en las plataformas Honeywell Safety Manager, el Honeywell FS-SICC-0001/L5 (cable de interconexión de sistema FS-SICC-0001) proporciona una ejecución física/eléctrica directa. Conecta las unidades de procesamiento con los conjuntos de terminación remotos de campo a través de un cable de 5 m.

Especificaciones del hardware

Características de interconexión de señales de control de procesos y DCS

El conjunto de cable FS-SICC-0001/L5 incorpora principios de aislamiento de canal a canal para preservar la precisión de la señal entre los bastidores de control y los bastidores remotos de E/S. El blindaje integrado protege los lazos de tensión y corriente de bajo nivel contra el ruido electromagnético, evitando que las diferencias de potencial de tierra interfieran con la comunicación de dispositivos del protocolo HART de lazo de 4-20 mA. La interconexión física de cobre mantiene una transmisión determinista para las señales de lazo de seguridad discretas y analógicas sin introducir distorsión capacitiva a lo largo de los 5 m.

Preguntas frecuentes

P: ¿Se puede desconectar el cable FS-SICC-0001/L5 mientras el sistema Safety Manager permanece alimentado?

R: La desconexión durante la operación activa debe limitarse a configuraciones de comunicación redundantes. La eliminación de un conjunto de interconexión activo de un solo canal interrumpirá el enrutamiento de la telemetría de campo al solucionador de lógica del controlador.

P: ¿Cómo se gestiona la conexión a tierra del blindaje del cable para eliminar el ruido de modo común?

R: El cable de drenaje del blindaje debe conectarse a la barra de tierra del gabinete en un solo punto, evitando que los lazos de tierra circulantes induzcan ruido de señal en los canales sensibles de conversión analógica.

Directrices de instalación en campo

• Enrutamiento y radio de curvatura: Enrute el conjunto de cable a través de conductos de cables de baja tensión dedicados. Mantenga un radio de curvatura estático mínimo de 50 mm para evitar el estrés mecánico en los conductores internos y el blindaje trenzado.
• Enganche del conector: Alinee las interfaces de los conectores macho y hembra con el cabezal de la tarjeta. Apriete todos los tornillos de retención para asegurar una conexión eléctrica a prueba de vibraciones y de baja resistencia.
• Terminación del blindaje: Asegure el cable de drenaje del blindaje directamente a la barra de conexión a tierra principal del gabinete utilizando abrazaderas de conexión a tierra de baja impedancia.
• Segregación del cableado: Mantenga una separación física mínima de 30 cm entre el cable de interconexión del sistema y las líneas de distribución de CA de alta tensión dentro del gabinete.
